Accessoires pour condensateurs
  • Accessoires pour condensateurs

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: BHC

Accessoires pour condensateurs

Parallel clamping rings

Type Dimension
[mm]
A
[mm]
B
[mm]
C
[mm]
F
[mm]
HI 25 40 22,3 12,8 10
H2 35 52 22,3 12,8 10

AKCESORIA DO KONDENSATORÓW ELEKTROLITYCZNYCH

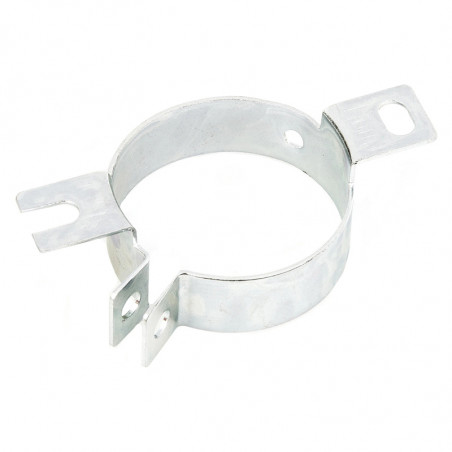

Perpendicular clamping rings

Type Dimension
[mm]
A
[mm]
B
[mm]
C
[mm]
F
[mm]
V2 25 49 19 37 10
V3 35 58 19 45 9
V9 40 65 19 52,4 9,5

Obejmy mocujące prostopadłe

Type Dimension
[mm]
A
[mm]
B
[mm]
C
[mm]
F
[mm]
F
[mm]
V4 51 75 24,4 64 5 10
V6 45 69,5 17,4 58 4 10
V8 63,5 88,9 25,4 77,5 5 9,5

Obejmy mocujące prostopadłe kondesatory elektrolityczne

Type Dimension
[mm]
A
[mm]
B
[mm]
C
[mm]
F
[mm]
F
[mm]
UTE2736 35 63 12,2 54 17,2 10

Obejmy mocujące prostopadłe

Type Dimension
[mm]
A
[mm]
B
[mm]
C
[mm]
D
[mm]
E
[mm]
F
[mm]
V10 65 90 40 30 5 4,5 -
VII 76 103 45,5 30 5 4,5 -
V90 90 116 53,5 30 5 4,5 -
UTE2737 50 75,5 33,5 27 4,3 4,3 39,5
UTE2738 65 88,5 39 27 4,3 4,3 45
UTE2739 72 97 44 28 4,3 4,3 50

Nut and washers for clamping rings

Insulated version
Screw M8 or M12

AKCESORIA DO KONDENSATORÓW ELEKTROLITYCZNYCH M8 M12

Non insulated version
Screw M8 or M12

AKCESORIA DO KONDENSATORÓW ELEKTROLITYCZNYCH M8 M13

Kit contents and way of order

Marking Opis Kit number
2740 2741 2782 2785
insulated non insulated
M8 M12 M8 M12
STANDARD KITS
2352 steel washer M8 - - + -
2353 steel washer M12 - - - +
2772 perforated insulated washer M8 + - - -
2773 perforated insulated washer M12 - + - -
2778 smooth insulated washer M8 + - - -
2779 smooth insulated washer M12 - + - -
2788 steel nut M12 - - - +
2789 steel nut M8 - - + -
2792 nylon nut M8 + - - -
2793 nylon nut M12 - + - -

Marking Kit number
2684 2685 2690 2691 2692 2693 2695


SPECIAL KITS
2352 - - - - + - -
2353 - - + - - + -
2772 + - - + + - -
2773 - + + - - + +
2778 - - - + + - -
2779 - - - - - + +
2788 - + + - - + +
2789 + - -     - -
2728 - - - - - - -
2734 - - - - - - -

AKCESORIA DO KONDENSATORÓW ELEKTROLITYCZNYCH
