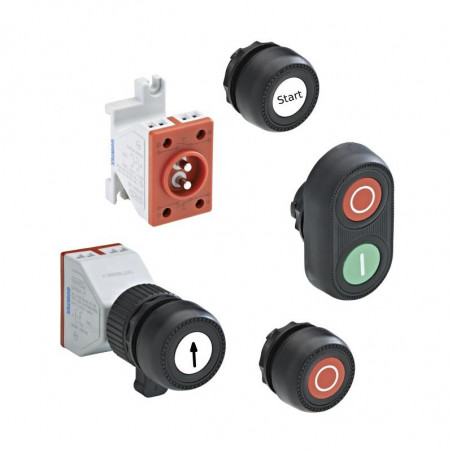

QX-0201-P1 / P2 - boutons de commande / boutons de commande double dans l'exécution ex

Les boutons de commande sont conçus pour être installés à l'intérieur de panneaux ou de modules de commande. Ils présentent une construction robuste et fiable avec des connexions de 2,5 mm² jusqu'à 250 V. Ils prennent en charge toutes les fonctions définies, qui peuvent être identifiées par la couleur du bouton (rouge, vert, blanc, bleu et jaune). La version double permet un gain de place et la gestion de deux états avec un seul appareil.

• Capacité de commutation élevée
• Construction robuste
• Toutes les homologations requises
• Couleurs et impressions variées

Applications

• Panneaux de commande
• Postes de commande locaux

Certification

• ATEX, IECEx, EAC TC-RU
• II 2G Ex de IIC Gb / II 2D Ex tD A21 IP66

Caractéristiques techniques

Zones	1/2/21/22
Max. Tension nominale	250 VCA / 110 VCC
Courant à 250 VCA	AC12 : 16 A pour ≤ 40 °C AC15 : 10 A pour ≤ 60 °C
Courant à 110 VCC	DC12 : 0,5 A pour ≤ 60 °C
Courant à 24 VCC	DC13 : 1 A pour ≤ 60 °C
Bornes	2 x 2,5 mm², argent
Indice de protection	IP66
Plage de températures de fonctionnement	-55 à +60 °C
Fonctionnement Durée de vie	1 million de cycles
Montage	Sur rail DIN ou couvercle
Montage sur couvercle	Épaisseur : 1 à 6 mm
