Fabricant: CAMDENBOSS

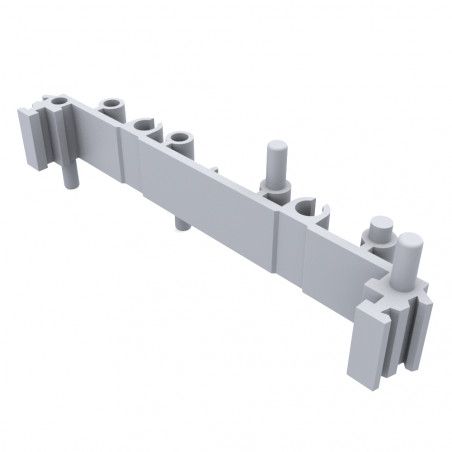

CIME - boîtiers d'interface pour plaques PCB sur un rail DIN avec une hauteur de 72 mm

Paramètres :
• Convient aux cartes de 72 mm de hauteur
• Conception modulaire
• Montage sur rail DIN
• Couleur verte : PA ignifugé UL 94V0
• Pieds de fixation à cisaillement
• Borniers disponibles - connecteurs de la même couleur.
• Modèle enregistré sous le n° : 2106418®
• Boîtiers également disponibles dans d'autres couleurs
PCB
LONGUEUR		 Élément de base FIN DE SECTION NOMBRE DE
ÉLÉMENTS
11,25 mm 22,5 mm 45,0 mm 11,25 mm 22,5 mm
20 mm 2 2
31,25 mm 1 1 2
42,5 mm 2 2
53,75 mm 1 2 3
65 mm 1 2 3
76,25 mm 1 1 1 3
87,5 mm 1 2 3
98,75 mm 1 1 2 4
110 m m 1 1 2 4
121,25 mm 2 1 1 4
132,5 mm 2 2 4
143,75 mm 1 2 2 5
155 mm 1 2 2 5
16 6,25 mm 1 1 3 5
17 7,5 mm 2 3 5

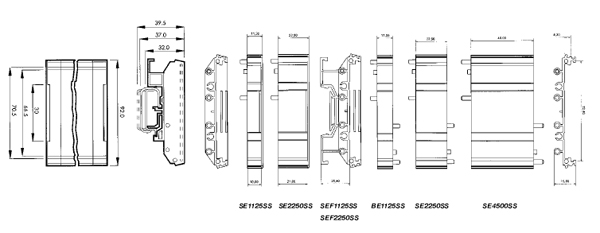

MODÈLE DESCRIPTION LARGEUR

CIME/M/BE1125SS

 Section de base 11,25 mm

CIME/M/BE2250SS

 Section de base 22,5 mm

CIME/M/BE4500SS

 Section de base 45,0 mm

CIME/M/SE1125SS

 Fin de section 11,25 mm

CIME/M/SE2250SS

 Fin de section 22,5 mm

CIME/M/SEF1125SS

 Fin de la section avec les pieds de page 11,25 mm

CIME/M/SEF2250SS

 Fin de la section avec les pieds de page 22,5 mm

CIME/M/FE0000SS

 Pieds

Boîtier pour rail DIN pour carte PCB série CIME/M 2

Fixation murale
• Support de fixation murale
• S'emboîte facilement entre les sections d'extrémité sans outil supplémentaire
• Compatible avec les supports droits ou coudés
• Vendu à l'unité

CODE TYPE

HIVER/H/MPF

 Simple

ZIME/M/MPR

 Anglé

Boîtier pour rail DIN CIME/M/E
Paramètres :
• Conçu pour un circuit imprimé de 72 mm de hauteur
• Montage sur rail DIN
• Connecteurs - borniers disponibles dans la même couleur
Boîtier pour rail DIN pour circuit imprimé série CIME/M
TYPE Description

CIME/M/BE2000E

 Section de base jusqu'à 2 m de longueur

CIME/M/EC0000 E

 Section d'extrémité

CIME/M/SCREWE

 Éléments de montage et sections d'extrémité

CIME/M/FE0000 E

 Pieds de pied
LONGUEUR Nombre de pieds de page

16-50 mm

 1

51-150 mm

 2

151-300 mm

 3

301-500 mm

 4

501-750 mm

 5

751-999 mm

 6
Type Description

CIM72/xxxx/E
