Fabricant: CAMDENBOSS

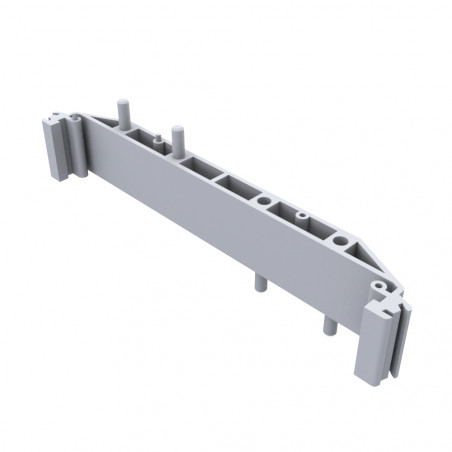

CIME - Boys d'interface pour plaques PCB pour rail DIN avec une hauteur de 107 mm

Paramètres :
• Convient aux circuits imprimés de 107 mm de large
• Conception modulaire
• Montage sur rail DIN
• Couleur verte : PA ignifugé UL 94V0
• Pieds de fixation à cisaillement
• Borniers disponibles - connecteurs de la même couleur
• Boîtiers également disponibles dans d'autres couleurs


LONGUEUR DU CIRCUIT IMPRIMÉ EXTRÉMITÉ Section de base Nombre de sections
11,5 mm 18,5 mm 35 mm

20 mm

 2 2

38,5 mm

 2 1 3

55 m

 2 1 3

73,5 mm

 2 1 1 4

90 mm

 2 2 4

108,5 mm

 2 1 2 5

125 mm

 2 3 5

143,5 mm

 2 1 3 6

160 mm

 2 4 6

178,5 mm

 2 1 4 7

195 mm

 2 5 7

213,5 mm

 2 1 5 8

230 mm

 2 6 8

248,5 mm

 2 1 6 9

265 mm

 2 7 9


Type Description Largeur

CIME/E/BE1850S

 Section de base 18,5 mm

CIME/E/BE3500 S

 Section de base 35 mm

CIME/E/BEF185 OS

 Section de base avec pieds 18,5 mm

CIME/E/BEF3500S

 Section de base avec pieds 35 mm

CIME/E/SE10 00S

 Fin de section 11,5 mm

CIME/E/SEF1000S

 Section d'extrémité avec pieds 11,5 mm
Boîtier pour rail DIN pour circuit imprimé série CIME/M

BOÎTIER POUR RAIL DIN POUR CIRCUIT IMPRIMÉ SÉRIE CIME/E/E

Paramètres :
• Conçu pour les circuits imprimés jusqu'à 107 mm de hauteur
• Montage sur rail DIN
• Connecteurs - borniers disponibles dans le même format couleur

TYPE DESCRIPTION

CIME/E/BE2000E

 Section de base à partir de 2 m de longueur

CIME/E/EC OOOOE

 Section d'extrémité

Cl ME/E/S C REWE

 Éléments de montage et sections d'extrémité

CIME/E/FEO OOOE

 Pieds de porte


LONGUEUR Nombre de pieds de page
16-50 mm 1
51-150 mm 2
151-300 mm 3
301-500 mm 4
501-750 mm 5
751-999 mm 6


TYPE Description

CIM107/xxxx/E

 Module complet
XXXX - Longueur de circuit imprimé requise - 4 mm, par exemple, CIM107/126/E, module complet pour un circuit imprimé de 130 mm
Boîtier pour rail DIN pour circuit imprimé série CIME/M
Boîtier pour rail DIN pour circuit imprimé série CIME/M
