Fabricant: Eaton / CEAG

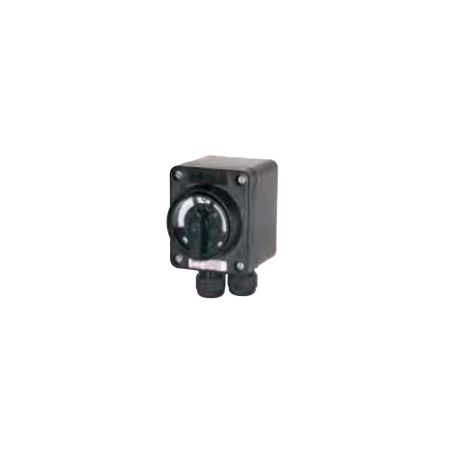

Disjoncteur principal Ex 10A GHG 261 0006 R0001

  • GHG 261 0006 R0001
  • Matériel
  • Courant nominal
  • Contacts
  • Commutation
  • Cable gland

Sécurité pour votre protection

Les disjoncteurs principaux CEAG sont disponibles en différentes versions et peuvent être protégés contre toute mise en marche accidentelle grâce à un verrouillage intégré permettant d'installer jusqu'à trois cadenas en position OFF.

Pouvoir de coupure total pour les moteurs de catégorie AC-3

Le pouvoir de coupure total pour les moteurs de catégorie AC-3 et les propriétés d'isolation conformes à la norme EN 60947-4-1, avec ouverture obligatoire des contacts principaux conformément à la norme EN 60204-1, ne sont que quelques-unes des caractéristiques importantes des disjoncteurs principaux CEAG.

Les disjoncteurs principaux se caractérisent par une installation facile et des bornes de raccordement facilement accessibles.

Les versions en polyamide résistant aux chocs ou en polyester renforcé de fibres de verre offrent un indice de protection IP66 élevé. Pour des courants jusqu'à 180 A.

Ils peuvent être fournis avec des brides à visser ou à encliqueter en plastique ou en laiton. Ils peuvent être équipés de brides à visser.

Les disjoncteurs principaux >180 A sont fabriqués dans des boîtiers métalliques. Homologué au niveau international.

Paramètres techniques :

Paramètre Spécification
Marquage selon la directive 2014/34/UE II 2 G Ex de IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Certificat d'examen CE de type PTB 00 ATEX 1074
Certificat de conformité IECEx BKI 07.0014
Marquage IECEx Ex ed IIC T6
Ex tD A21 IP66 T53 °C
Température ambiante admissible –20 °C à +40 °C*
Tension nominale jusqu'à 500 V max.
Courant nominal max. 10 A
Fréquence 50/60 Hz
Pouvoir de fermeture/coupure assigné AC-3 selon EN 60947-3 Ue 230 V / Ie 10 A
Ue 400 V / Ie 10 A
Ue 500 V / Ie 10 A
Protection par fusible jusqu'à 400 V CA : 10 A gG
jusqu'à 500 V CA : 10 A gG
Bornes de raccordement Contact principal : 2 x 1,5 – 2,5 mm²
Contact auxiliaire/de signalisation : 2 x 0,5 – 2,5 mm²
Classe de protection I
Indice de protection selon EN 60529 IP66
Câble Presse-étoupes / trous de montage Presse-étoupe M25 – voir les détails de la commande
Poids Environ 0,60 kg
Matériau du boîtier Polyamide résistant aux chocs
Couleur du boîtier Noir
Cadenassable Verrouillable en position OFF avec 3 cadenas du commerce (⌀ max. 6 mm)

*Autres plages de températures disponibles sur demande
