Główny wyłącznik prądowy Ex 80A
Główny wyłącznik prądowy Ex 80A

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Eaton / CEAG

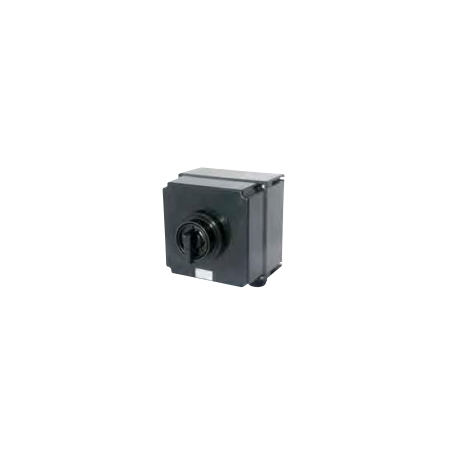

Disjoncteur principal Ex 80A GHG 264 0019 R0004

  • GHG 264 0019 R0004
  • Matériel
  • Courant nominal
  • Contacts 1NO + 1NC
  • Commutation
  • Cable gland

Sécurité pour votre protection

Les disjoncteurs principaux CEAG sont disponibles en différentes versions et peuvent être protégés contre toute mise en marche accidentelle grâce à un verrouillage intégré permettant d'installer jusqu'à trois cadenas en position OFF.

Pouvoir de coupure total pour les moteurs de catégorie AC-3

Le pouvoir de coupure total pour les moteurs de catégorie AC-3 et les propriétés d'isolation conformes à la norme EN 60947-4-1, avec ouverture obligatoire des contacts principaux conformément à la norme EN 60204-1, ne sont que quelques-unes des caractéristiques importantes des disjoncteurs principaux CEAG.

Les disjoncteurs principaux se caractérisent par une installation facile et des bornes de raccordement facilement accessibles.

Les versions en polyamide résistant aux chocs ou en polyester renforcé de fibres de verre offrent un indice de protection IP66 élevé. Pour des courants jusqu'à 180 A.

Ils peuvent être fournis avec des brides à visser ou à encliqueter en plastique ou en laiton. Ils peuvent être équipés de brides à visser.

Les disjoncteurs principaux >180 A sont fabriqués dans des boîtiers métalliques. Homologué au niveau international.

Paramètres techniques :

="padding: 8px;">Classe de protection
Paramètre Spécification
Marquage selon la directive 2014/34/UE II 2 G Ex de IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Certificat d'examen CE de type PTB 00 ATEX 1091
Température ambiante admissible –20 °C à +40 °C*
Tension nominale jusqu'à 690 V max.
Courant nominal max. 80 A
Fréquence 50/60 Hz
Pouvoir de fermeture/coupure assigné AC-3 selon EN 60947-3 Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 63 A
Fusible jusqu'à 400 V CA : 80 A gG jusqu'à 500 V CA : 80 A gG jusqu'à 690 V CA : 63 A gG
Bornes de raccordement Contact principal : 2 x 16 mm² Contact auxiliaire/de signalisation : 2 x 4 mm² I
Classe de protection selon EN 60529 IP66
Presse-étoupes / Trous de fixation Presse-étoupe M25 – voir les détails de la commande
Presse-étoupe M50 – voir les détails de la commande
Option : bride métallique filetée
Poids Version tripolaire : environ 6,50 kg
Version tétrapolaire : environ 9,00 kg
Matériau du boîtier Polyester renforcé de fibres de verre
Couleur du boîtier Noir
Cadenassable Verrouillable en position OFF avec 3 cadenas du commerce (⌀ max. 6 mm)
