Fabricant: Eaton / CEAG

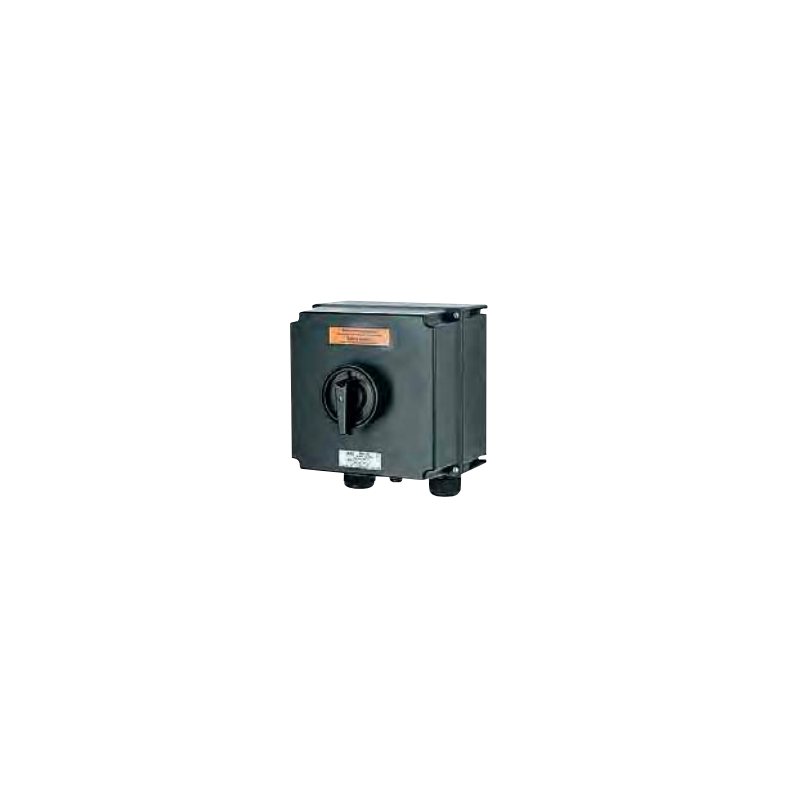

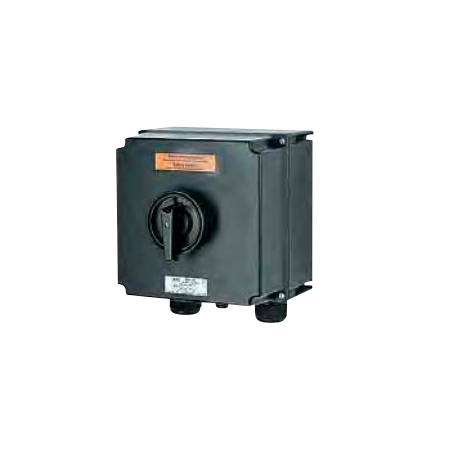

Interrupteur de sécurité Ex 80A GHG 264 0025 R0001

  • GHG 264 0025 R0001
  • Matériel
  • Courant nominal
  • Classe IP

  • Cable gland

Sécurité pour votre protection

Les interrupteurs de sécurité CEAG sont protégés contre toute activation accidentelle grâce à un système de verrouillage intégré pouvant contenir jusqu'à trois cadenas en position OFF. Pour éviter toute manipulation frauduleuse, les couvercles du boîtier ne peuvent être ouverts en position verrouillée sans dommages permanents.

Capacité de commutation AC-3 totale

Tous les interrupteurs de sécurité CEAG offrent une capacité de commutation moteur totale, conformément à la catégorie d'utilisation AC-3, et des propriétés d'isolation conformes à la norme EN 60947-4-1, avec ouverture positive des contacts principaux.

Des versions avec fonction d'arrêt d'urgence, conformes à la norme EN 60204-1, sont également disponibles en option.

Des contacts auxiliaires supplémentaires à fermeture retardée ou anticipée (en option) offrent une double sécurité dans des conditions de commutation extrêmes.

Installation facile

Les interrupteurs de sécurité CEAG sont conçus pour une installation facile et un accès aisé aux bornes. Connexions.

Les versions en polyamide résistant aux chocs ou en polyester renforcé de fibres de verre offrent une protection IP66 pour les disjoncteurs jusqu'à 180 A. Elles peuvent être équipées en option de brides de serrage en plastique ou en laiton. Les interrupteurs de sécurité pour courants jusqu'à 630 A sont fournis dans des boîtiers métalliques, avec possibilité de montage de brides boulonnées.

Groupe d'explosion IIB

Les interrupteurs de sécurité avec une plage de courant de 210 à 630 A sont également disponibles en version pour le groupe d'explosion IIB, répondant aux exigences de la plupart des applications.

Interrupteurs sous boîtier pour le sectionnement des installations pendant les réparations et la maintenance

Les disjoncteurs GHG 26 (10-160 A) et GHG 981 (25-80 A) sont désormais homologués conformes à la nouvelle norme CEI 62626-1, Classe 1.

La nouvelle norme CEI 62626-1 spécifie les exigences relatives aux interrupteurs de sécurité (sectionneurs) utilisés pour déconnecter les équipements lors des travaux d'entretien et de maintenance. Ces exigences sont plus strictes que la norme CEI 60947-3, qui ne réglementait pas auparavant ce domaine.

La norme divise les produits en deux classes :

  • Classe 0 - Usage général
  • Classe 1 - Conditions d'utilisation difficiles et sévères

Tous les produits installés en zone dangereuse ATEX/IECEx doivent satisfaire aux exigences de la classe 1.

Les exigences pour cette classe comprennent : une résistance mécanique minimale, un indice de protection IP approprié, une résistance aux intrusions, une résistance à la température, aux vibrations et à la corrosion, une capacité de commutation et un verrouillage.

Données techniques :

Paramètre Description
Marquage conforme à la directive 2014/34/UE II 2 G Ex ed ia IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Attestation d'examen CE de type PTB 00 ATEX 1091
Certificat de conformité IECEx BKI 07.0010
Marquage IECEx Ex ed ia IIC T6 / Ex tD A21 IP66 T53 °C
Température ambiante admissible –20 °C à +40 °C*
Tension nominale jusqu'à max. 690 V
Courant nominal max. 80 A
Fréquence 50/60 Hz
Pouvoir assigné de fermeture/coupure AC-3 selon EN 60947-3 Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 80 A
Pouvoir assigné de coupure DC-1 / DC-23 selon EN 60947-3 Ue 60 V / Ie 80 A (1 contact)
Ue 120 V / Ie 80 A (2 contacts connectés en série)
Sectionneur de maintenance selon la norme CEI 62626-1 Classe 1
Fusible recommandé jusqu'à 400 V CA : 160 A gG
jusqu'à 500 V CA : 160 A gG
jusqu'à 690 V CA : 125 A gG
Bornes de raccordement Contact principal : 2 × 25 mm²
Contact auxiliaire/de signalisation : 2 × 4 mm² (en option)
Classe de protection I
Indice de protection selon EN 60529 IP66
Presse-étoupes / Ouvertures du boîtier Presse-étoupe M25 - détails à la commande
Presse-étoupe M32 - détails à la commande
Presse-étoupe M50 - détails à la commande
Option : bride métallique avec filetage
Poids Version 3/4 pôles : environ 6,5 kg
Version 6 pôles : environ 9,0 kg
Matériau du boîtier Polyester renforcé de fibres de verre
Couleur du boîtier Noir
Contact auxiliaire (en option) 1 contact NO – allumage temporisé ; extinction anticipée
1 contact NF – allumage anticipé ; Arrêt temporisé
Cadenassable Verrouillable en position OFF à l'aide de 3 cadenas du commerce (Ø max. 6 mm)

*Autres plages de températures disponibles sur demande.
