Fabricant: Eaton / CEAG

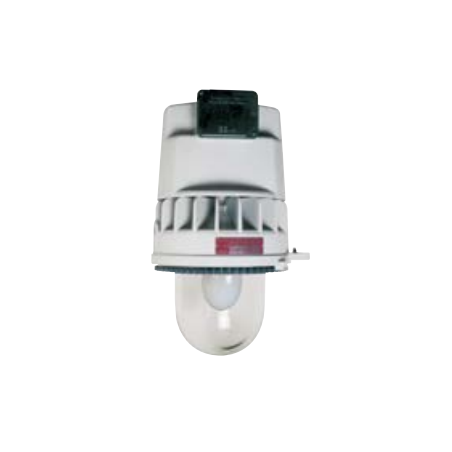

EVH 250 ZM, -45 °C à +55 °C NOR 000 115 110 889

  • NOR 000 115 110 889
  • Fil de discussion 2 x M25
  • Poids 22.4 kg
  • 1 x M25 Ex-e
  • LAMP HIE 250 W
  • STRUMIENSWIE 17000 lm

Luminaires suspendus pour lampes à décharge haute pression EV / dHLS / EVZ

Luminaires suspendus Ex pour lampes à décharge haute pression

Les luminaires des séries EV, dHLS et EVZ sont conçus pour les lampes à décharge haute pression. L'appareillage et les sources lumineuses sont logés dans un seul boîtier. Les boîtiers antidéflagrants sont connectés via un connecteur Ex-e facile à installer. Le couvercle de protection est en verre borosilicaté, très résistant aux chocs et aux températures élevées. Tous les composants externes sont en acier inoxydable.

Le remplacement de la source lumineuse s'effectue par l'ouverture d'une bague de connexion revêtue de PTFE. Le diffuseur et la bague sont articulés pour un accès facile. Selon le modèle, les luminaires sont certifiés pour fonctionner à des températures comprises entre -45 °C et +55 °C.

EV – Luminaire suspendu avec 2 tailles de boîtier

La série EV est compatible avec les lampes à vapeur de sodium et les lampes aux halogénures métalliques haute pression.

  • Boîtier plus petit : pour lampes jusqu’à 125 W
  • Boîtier plus grand : pour lampes jusqu’à 250 W

Grâce à leur durabilité et à leur sécurité, les luminaires EV sont utilisés depuis de nombreuses années dans les usines chimiques et les plateformes offshore pour éclairer de grandes surfaces ou des objets. Le luminaire peut être équipé d’un dôme en verre ou d’un réflecteur externe en option.

dHLS – Luminaire suspendu robuste

Le modèle dHLS est certifié pour une utilisation en zones dangereuses (zones 1 et 2) et est compatible avec les lampes haute pression de 250 W et 400 W.

  • Le boîtier est fabriqué en alliage léger avec revêtement en poudre.
  • Grâce à sa haute résistance mécanique, ce luminaire est adapté à une utilisation dans des environnements difficiles.

EVZ – Luminaire universel

Les luminaires EVZ sont disponibles en deux versions :

  • 70–150 W
  • 150–400 W

Ils peuvent être fixés au mur ou sur un mât à l'aide d'un support pivotant. Deux spots extérieurs et une grille de protection sont disponibles en option.

Caractéristiques :

  • Différentes tailles de boîtier
  • Conçu pour les lampes à décharge haute pression
  • Construction robuste pour les environnements difficiles
  • Grande chambre de raccordement Ex-e
  • Large plage de températures ambiantes selon la version : de -45 °C à +55 °C
  • Certification CU disponible pour la Communauté économique eurasienne
  • Conforme aux normes les plus strictes en matière de protection anticorrosion et de résistance mécanique
Paramètres EV-S 125 W (petit boîtier) EV-S 250 W (grand boîtier) (boîtier)
Attestation d'examen UE de type LOM 02 ATEX 2012 X LOM 02 ATEX 2012 X
Certificat de conformité IECEx IECEx BKI 07.0031X IECEx BKI 07.0031X
Marquage selon la directive 2014/34/UE II 2 G Ex de IIC T4 Db
II 2 D Ex tD IIIC T…°C Db		 II 2 G Ex de IIC T4 Db
II 2 D Ex tD IIIC T…°C Db
Marquage IECEx Ex de IIC T4 Gb
Ex tD A21 IP67 T…°C		 Ex de IIC T4 Gb
Ex tD A21 IP67 T…°C
Plage de température ambiante -20 °C à +55 °C
-45 °C à +55 °C (en option)		 -20 °C à +55 °C
-45 °C à +55 °C (en option)
Tension nominale 230 V CA 230 V CA
Fréquence 50 Hz 50 Hz
Facteur de puissance (cos φ) ≥ 0,85 ≥ 0,85
Système d'allumage électromagnétique électromagnétique
Classe de protection I I
Type de source lumineuse HME 125 W, HSE 70 W HME 250 W, HSE 150–250 W, HIE 250 W
Nom de la source lumineuse Lampe sodium haute pression Lampe sodium haute pression, lampe aux halogénures métalliques
Flux lumineux Voir le tableau des caractéristiques du luminaire Voir le tableau des caractéristiques du luminaire
Douille E27 selon la norme CEI 60238 E40 selon la norme CEI 60238
Lumière Rendement 76 % 76 %
Dimensions (L × l × H) 480 mm × Ø 245 mm 560 mm × Ø 300 mm
Borne de raccordement (Ex-e) L, N, PE : 2 × 2,5 mm²
PE extérieur : 2 × 6 mm²		 L, N, PE : 2 × 2,5 mm²
PE extérieur : 2 × 6 mm²
Boîtier Couleur Peinture époxy, Corps RAL 7032 / Couvercle RAL 7016 / Bague RAL 6005 Comme illustré
Matériau du boîtier Alliage d'aluminium Alliage d'aluminium
Poids 14,1 kg 22,4 kg
Filetages de câble / Presse-étoupes / Trous 2 × filetages M25 (Ex-e), 1 × obturateur 2 × filetages M25 (Ex-e), 1 × obturateur Fiche
Type de montage Fixation au plafond Fixation au plafond
Indice de protection selon EN 60529 IP66 IP66
Couvercle de protection Verre borosilicate Verre borosilicate

Source lumineuse Puissance Flux lumineux Type de luminaire Petit Boîtier Grand boîtier Classe de température II 2 G
Ta ≤ 40 °C		 Classe de température II 2 G
Ta ≤ 55 °C		 Température de surface max. II 2 D
Ta ≤ 40 °C		 Température max. Température de surface II 2 D
Ta ≤ 55 °C
Lampe sodium haute pression HSE 70 W 5600 lm EVS 70 ZM X T5 T4 T95 °C T110 °C
Lampe sodium haute pression HSE 150 W 14000 lm EVS 150 ZM X T5 T4 T90 °C T105 °C
Lampe sodium haute pression HSE 250 W 25 000 lm EVS 250 ZM X T4 T4 T115 °C T130 °C
Lampe aux halogénures métalliques HIE 250 W 19 000 lm EVS 250 ZM X T4 T3 T125 °C T140 °C

Paramètre Valeur
Certificat d'examen CE de type DMT 03 ATEX E 039
Certificat de conformité IECEx IECEx BVS 11.0066
Marquage selon 2014/34/UE II 2 G Ex de IIC T3 Gb
Marquage selon IECEx Ex de IIC T3 Gb
Température ambiante admissible -20 °C à +50 °C / -20 °C à +55 °C (250 W), -50 °C à +50 °C (en option)
Nominale Tension 230 V CA
Fréquence 50 Hz
Facteur de puissance cos φ 0,5 ind. / 0,9 comp. ²
Circuit Circuit inductif / Circuit compensé ²
Classe de protection I
Lampe / Source lumineuse HSE / HME 250 - 400 W
Type de lampe Lampe au mercure, lampe au sodium haute pression
Flux lumineux nominal ¹
Culot de lampe E40 selon la norme CEI 60238
Bornes de raccordement L, N, PE max. 2 x 2,5 mm²
Matériau du boîtier Alliage léger avec revêtement par poudre
Poids 30 kg
Presse-étoupes / traversées / ouvertures du boîtier 1 x M25 x 1,5 pour câbles de Ø 8 à 17 mm, 1 x M25 x 1,5 avec bouchon obturateur
Type de montage Fixation au plafond
Classe de protection selon EN 60529 IP65
Couvercle de protection / abat-jour Verre borosilicate

Lampe Puissance Flux lumineux Type
Lampe sodium haute pression (HSE) 250 W 25 000 lm dHLS 85250
Lampe sodium haute pression HSE 400 W 48 000 lm dHLS 85400

Paramètre EVZ (petit boîtier) EVZ (grand boîtier)
Certificat d'examen CE de type TÜV 12 ATEX 7169X TÜV 12 ATEX 7169X
Certificat IECEx de Conformité IECEx CQM 11.0002 IECEx CQM 11.0002
Marquage selon 2014/34/UE II 2 G Ex de IIC T6 Gb ¹
II 2 D Ex tb IIIC T6 ¹
Ex tb A21 IP66 T ¹		 II 2 G Ex de IIC T6 Gb ¹
II 2 D Ex tb IIIC T6 ¹
Ex tb A21 IP66 T ¹
Marquage selon IECEx Ex de IIC T6 Gb ¹
Ex tb A21 IP66 T ¹		 Ex de IIC T6 Gb ¹
Ex tb A21 IP66 T ¹
Température ambiante admissible -40 °C à +55 °C -40 °C à +55 °C
Fréquence 50 Hz 50 Hz
Facteur de puissance cos φ ≥ 0,9 ≥ 0,9
Protection Classe I I
Lampe / Source lumineuse HSE 70 - 150 W, HIE 70 - 150 W HSE 250 - 600 W, HIE 250 - 400 W
Type de lampe Lampe à vapeur de sodium haute pression, lampe aux halogénures métalliques Lampe à vapeur de sodium haute pression, lampe aux halogénures métalliques
Flux lumineux nominal ¹ ¹
Culot de lampe E27 selon la norme CEI 60238 (HSE 70–150 W)
E40 selon IEC 60238 (HSE 100–150 W)		 E40 selon IEC 60238
Dimensions (diamètre x hauteur) Ø 215 mm × 480 mm Ø 300 mm × 599 mm
Bornes de raccordement (Ex-e) 3 x 2 x 4 mm² (L, N, PE), 2 fils max. 3 x 2 x 4 mm² (L, N, PE), 2 fils max. 2 fils.
Couleur du boîtier Gris Gris
Matériau du boîtier Aluminium cuivré Aluminium cuivré
Poids 14,1 kg 22,4 kg
Presse-étoupes / Trous / Bouchons 2 filetages M25, 1 bouchon à vis Ex-e 2 filetages M25, 1 bouchon à vis Ex-e
Montage type Montage au plafond Montage au plafond
Indice de protection selon EN 60529 IP66 IP66
Couvercle de protection Verre trempé Verre trempé

Lampe aux halogénures métalliques HIE 400 W 33 000 lm EVZ/M/40* T3 / T3 167 °C / 182 °C
Lampe Puissance Flux lumineux Type Classe de température II 2 G
< 40/50 °C 		Température de la zone max. II 2 D
< 40/50 °C
Lampe sodium haute pression HSE 70 W 5600 lm EVZ/S/07* T5 / T4 83 °C / 98 °C
Lampe sodium haute pression HSE 100 W 8800 lm EVZ/S/10* T5 / T4 94 °C / 109 °C
Haute pression Lampe au sodium haute pression HSE 150 W 14 000 lm EVZ/S/15* T4 / T3 113 °C / 128 °C
Lampe au sodium haute pression HSE 250 W 25 000 lm EVZ/M/25* T3 / T3 134 °C / 149 °C
Lampe au sodium haute pression HSE 400 W 38 000 lm EVZ/M/40* T3 / T3 148 °C / 163 °C
Lampe aux halogénures métalliques HIE 70 W 5600 lm EVZ/S/07* T5 / T4 83 °C / 98 °C
Lampe aux halogénures métalliques HIE 100 W 8800 lm EVZ/S/10* T5 / T4 94 °C / 109 °C
Lampe aux halogénures métalliques HIE 150 W 11 000 lm EVZ/S/15* T4 / T3 111 °C / 126 °C
Lampe aux halogénures métalliques HIE 250 W 25 000 lm EVZ/M/25* T4 / T3 132 °C / 147 °C

Moins
Lire la suite

Envoyez une demande

Êtes-vous intéressé par ce produit? Avez-vous besoin d'informations supplémentaires ou d'une tarification individuelle?

Nous contacter
DEMANDEZ LE PRODUIT close
Merci d'avoir envoyé votre message. Nous vous répondrons dans les plus brefs délais.
DEMANDEZ LE PRODUIT close
Feuilleter
envoyer une demande

Ajouter à la liste de souhaits

Vous devez être connecté

  • Fil de discussion 2 x M25
  • Poids 22.4 kg
  • 1 x M25 Ex-e
  • LAMP HIE 250 W
  • STRUMIENSWIE 17000 lm

Luminaires suspendus pour lampes à décharge haute pression EV / dHLS / EVZ

Luminaires suspendus Ex pour lampes à décharge haute pression

Les luminaires des séries EV, dHLS et EVZ sont conçus pour les lampes à décharge haute pression. L'appareillage et les sources lumineuses sont logés dans un seul boîtier. Les boîtiers antidéflagrants sont connectés via un connecteur Ex-e facile à installer. Le couvercle de protection est en verre borosilicaté, très résistant aux chocs et aux températures élevées. Tous les composants externes sont en acier inoxydable.

Le remplacement de la source lumineuse s'effectue par l'ouverture d'une bague de connexion revêtue de PTFE. Le diffuseur et la bague sont articulés pour un accès facile. Selon le modèle, les luminaires sont certifiés pour fonctionner à des températures comprises entre -45 °C et +55 °C.

EV – Luminaire suspendu avec 2 tailles de boîtier

La série EV est compatible avec les lampes à vapeur de sodium et les lampes aux halogénures métalliques haute pression.

  • Boîtier plus petit : pour lampes jusqu’à 125 W
  • Boîtier plus grand : pour lampes jusqu’à 250 W

Grâce à leur durabilité et à leur sécurité, les luminaires EV sont utilisés depuis de nombreuses années dans les usines chimiques et les plateformes offshore pour éclairer de grandes surfaces ou des objets. Le luminaire peut être équipé d’un dôme en verre ou d’un réflecteur externe en option.

dHLS – Luminaire suspendu robuste

Le modèle dHLS est certifié pour une utilisation en zones dangereuses (zones 1 et 2) et est compatible avec les lampes haute pression de 250 W et 400 W.

  • Le boîtier est fabriqué en alliage léger avec revêtement en poudre.
  • Grâce à sa haute résistance mécanique, ce luminaire est adapté à une utilisation dans des environnements difficiles.

EVZ – Luminaire universel

Les luminaires EVZ sont disponibles en deux versions :

  • 70–150 W
  • 150–400 W

Ils peuvent être fixés au mur ou sur un mât à l'aide d'un support pivotant. Deux spots extérieurs et une grille de protection sont disponibles en option.

Caractéristiques :

  • Différentes tailles de boîtier
  • Conçu pour les lampes à décharge haute pression
  • Construction robuste pour les environnements difficiles
  • Grande chambre de raccordement Ex-e
  • Large plage de températures ambiantes selon la version : de -45 °C à +55 °C
  • Certification CU disponible pour la Communauté économique eurasienne
  • Conforme aux normes les plus strictes en matière de protection anticorrosion et de résistance mécanique
Paramètres EV-S 125 W (petit boîtier) EV-S 250 W (grand boîtier) (boîtier)
Attestation d'examen UE de type LOM 02 ATEX 2012 X LOM 02 ATEX 2012 X
Certificat de conformité IECEx IECEx BKI 07.0031X IECEx BKI 07.0031X
Marquage selon la directive 2014/34/UE II 2 G Ex de IIC T4 Db
II 2 D Ex tD IIIC T…°C Db		 II 2 G Ex de IIC T4 Db
II 2 D Ex tD IIIC T…°C Db
Marquage IECEx Ex de IIC T4 Gb
Ex tD A21 IP67 T…°C		 Ex de IIC T4 Gb
Ex tD A21 IP67 T…°C
Plage de température ambiante -20 °C à +55 °C
-45 °C à +55 °C (en option)		 -20 °C à +55 °C
-45 °C à +55 °C (en option)
Tension nominale 230 V CA 230 V CA
Fréquence 50 Hz 50 Hz
Facteur de puissance (cos φ) ≥ 0,85 ≥ 0,85
Système d'allumage électromagnétique électromagnétique
Classe de protection I I
Type de source lumineuse HME 125 W, HSE 70 W HME 250 W, HSE 150–250 W, HIE 250 W
Nom de la source lumineuse Lampe sodium haute pression Lampe sodium haute pression, lampe aux halogénures métalliques
Flux lumineux Voir le tableau des caractéristiques du luminaire Voir le tableau des caractéristiques du luminaire
Douille E27 selon la norme CEI 60238 E40 selon la norme CEI 60238
Lumière Rendement 76 % 76 %
Dimensions (L × l × H) 480 mm × Ø 245 mm 560 mm × Ø 300 mm
Borne de raccordement (Ex-e) L, N, PE : 2 × 2,5 mm²
PE extérieur : 2 × 6 mm²		 L, N, PE : 2 × 2,5 mm²
PE extérieur : 2 × 6 mm²
Boîtier Couleur Peinture époxy, Corps RAL 7032 / Couvercle RAL 7016 / Bague RAL 6005 Comme illustré
Matériau du boîtier Alliage d'aluminium Alliage d'aluminium
Poids 14,1 kg 22,4 kg
Filetages de câble / Presse-étoupes / Trous 2 × filetages M25 (Ex-e), 1 × obturateur 2 × filetages M25 (Ex-e), 1 × obturateur Fiche
Type de montage Fixation au plafond Fixation au plafond
Indice de protection selon EN 60529 IP66 IP66
Couvercle de protection Verre borosilicate Verre borosilicate

Source lumineuse Puissance Flux lumineux Type de luminaire Petit Boîtier Grand boîtier Classe de température II 2 G
Ta ≤ 40 °C		 Classe de température II 2 G
Ta ≤ 55 °C		 Température de surface max. II 2 D
Ta ≤ 40 °C		 Température max. Température de surface II 2 D
Ta ≤ 55 °C
Lampe sodium haute pression HSE 70 W 5600 lm EVS 70 ZM X T5 T4 T95 °C T110 °C
Lampe sodium haute pression HSE 150 W 14000 lm EVS 150 ZM X T5 T4 T90 °C T105 °C
Lampe sodium haute pression HSE 250 W 25 000 lm EVS 250 ZM X T4 T4 T115 °C T130 °C
Lampe aux halogénures métalliques HIE 250 W 19 000 lm EVS 250 ZM X T4 T3 T125 °C T140 °C

Paramètre Valeur
Certificat d'examen CE de type DMT 03 ATEX E 039
Certificat de conformité IECEx IECEx BVS 11.0066
Marquage selon 2014/34/UE II 2 G Ex de IIC T3 Gb
Marquage selon IECEx Ex de IIC T3 Gb
Température ambiante admissible -20 °C à +50 °C / -20 °C à +55 °C (250 W), -50 °C à +50 °C (en option)
Nominale Tension 230 V CA
Fréquence 50 Hz
Facteur de puissance cos φ 0,5 ind. / 0,9 comp. ²
Circuit Circuit inductif / Circuit compensé ²
Classe de protection I
Lampe / Source lumineuse HSE / HME 250 - 400 W
Type de lampe Lampe au mercure, lampe au sodium haute pression
Flux lumineux nominal ¹
Culot de lampe E40 selon la norme CEI 60238
Bornes de raccordement L, N, PE max. 2 x 2,5 mm²
Matériau du boîtier Alliage léger avec revêtement par poudre
Poids 30 kg
Presse-étoupes / traversées / ouvertures du boîtier 1 x M25 x 1,5 pour câbles de Ø 8 à 17 mm, 1 x M25 x 1,5 avec bouchon obturateur
Type de montage Fixation au plafond
Classe de protection selon EN 60529 IP65
Couvercle de protection / abat-jour Verre borosilicate

Lampe Puissance Flux lumineux Type
Lampe sodium haute pression (HSE) 250 W 25 000 lm dHLS 85250
Lampe sodium haute pression HSE 400 W 48 000 lm dHLS 85400

Paramètre EVZ (petit boîtier) EVZ (grand boîtier)
Certificat d'examen CE de type TÜV 12 ATEX 7169X TÜV 12 ATEX 7169X
Certificat IECEx de Conformité IECEx CQM 11.0002 IECEx CQM 11.0002
Marquage selon 2014/34/UE II 2 G Ex de IIC T6 Gb ¹
II 2 D Ex tb IIIC T6 ¹
Ex tb A21 IP66 T ¹		 II 2 G Ex de IIC T6 Gb ¹
II 2 D Ex tb IIIC T6 ¹
Ex tb A21 IP66 T ¹
Marquage selon IECEx Ex de IIC T6 Gb ¹
Ex tb A21 IP66 T ¹		 Ex de IIC T6 Gb ¹
Ex tb A21 IP66 T ¹
Température ambiante admissible -40 °C à +55 °C -40 °C à +55 °C
Fréquence 50 Hz 50 Hz
Facteur de puissance cos φ ≥ 0,9 ≥ 0,9
Protection Classe I I
Lampe / Source lumineuse HSE 70 - 150 W, HIE 70 - 150 W HSE 250 - 600 W, HIE 250 - 400 W
Type de lampe Lampe à vapeur de sodium haute pression, lampe aux halogénures métalliques Lampe à vapeur de sodium haute pression, lampe aux halogénures métalliques
Flux lumineux nominal ¹ ¹
Culot de lampe E27 selon la norme CEI 60238 (HSE 70–150 W)
E40 selon IEC 60238 (HSE 100–150 W)		 E40 selon IEC 60238
Dimensions (diamètre x hauteur) Ø 215 mm × 480 mm Ø 300 mm × 599 mm
Bornes de raccordement (Ex-e) 3 x 2 x 4 mm² (L, N, PE), 2 fils max. 3 x 2 x 4 mm² (L, N, PE), 2 fils max. 2 fils.
Couleur du boîtier Gris Gris
Matériau du boîtier Aluminium cuivré Aluminium cuivré
Poids 14,1 kg 22,4 kg
Presse-étoupes / Trous / Bouchons 2 filetages M25, 1 bouchon à vis Ex-e 2 filetages M25, 1 bouchon à vis Ex-e
Montage type Montage au plafond Montage au plafond
Indice de protection selon EN 60529 IP66 IP66
Couvercle de protection Verre trempé Verre trempé

Lampe aux halogénures métalliques HIE 400 W 33 000 lm EVZ/M/40* T3 / T3 167 °C / 182 °C
Lampe Puissance Flux lumineux Type Classe de température II 2 G
< 40/50 °C 		Température de la zone max. II 2 D
< 40/50 °C
Lampe sodium haute pression HSE 70 W 5600 lm EVZ/S/07* T5 / T4 83 °C / 98 °C
Lampe sodium haute pression HSE 100 W 8800 lm EVZ/S/10* T5 / T4 94 °C / 109 °C
Haute pression Lampe au sodium haute pression HSE 150 W 14 000 lm EVZ/S/15* T4 / T3 113 °C / 128 °C
Lampe au sodium haute pression HSE 250 W 25 000 lm EVZ/M/25* T3 / T3 134 °C / 149 °C
Lampe au sodium haute pression HSE 400 W 38 000 lm EVZ/M/40* T3 / T3 148 °C / 163 °C
Lampe aux halogénures métalliques HIE 70 W 5600 lm EVZ/S/07* T5 / T4 83 °C / 98 °C
Lampe aux halogénures métalliques HIE 100 W 8800 lm EVZ/S/10* T5 / T4 94 °C / 109 °C
Lampe aux halogénures métalliques HIE 150 W 11 000 lm EVZ/S/15* T4 / T3 111 °C / 126 °C
Lampe aux halogénures métalliques HIE 250 W 25 000 lm EVZ/M/25* T4 / T3 132 °C / 147 °C
