Alder 19905222
Alder 19905222

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Sammode

Aulne 19905222

  • 19905222
  • Type de produit
  • Diamètre
  • source de courant
  • Flux lumineux
  • Longueur [mm]
  • Cable gland

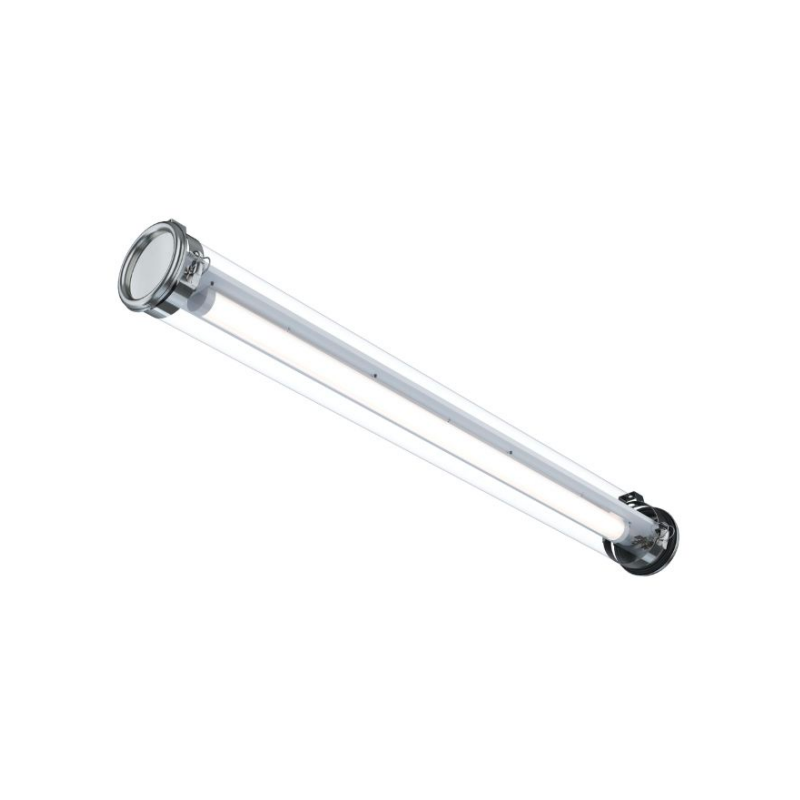

Tube ø133 pour usage industriel en zone ATEX 1.

Le luminaire ALDER est garanti 8 ans pour un usage intensif et est adapté aux substances les plus agressives grâce à sa classification T6. Ce modèle a été conçu pour vous simplifier la vie. Extrêmement léger et facile à installer grâce à sa platine coulissante, il est doté d'un diffuseur composite résistant aux chocs, aux produits chimiques et aux UV. Plus besoin de choisir entre sécurité et confort : Sammode vous offre tout en un avec le modèle ALDER.

Options

Entrée de câble
Type de connecteur Plage de diamètres de câble Code
1 presse-étoupe Ø8–13 mm (polyamide) 113
Ø10–15 mm (polyamide) 116
Ø6–14 mm (nickelé) laiton) 113LN
2 presse-étoupes (dont un obturateur) Ø8–13 mm (polyamide) 213
Ø10–15 mm (polyamide) 216
Ø6–14 mm (laiton nickelé) 213LN
Supports de montage
Type de support Code
Supports de montage renforcés BRS
Supports renforcés avec vis HSHC BRV
Température de couleur
Température de couleur Code
4000K 840
5700K 857
Matériaux
Élément Code
Boîtier en polycarbonate PO
Boîtier coextrudé PC/PMMA à haute résistance chimique POME
Embouts et colliers en acier inoxydable 304L -
Embouts et colliers en acier inoxydable 316L MR

Spécifications

Caractéristiques techniques
Paramètre Description
Source lumineuse Module LED remplaçable à haut rendement (IRC > 80, 3 SDCM)
70 000 h L80/B50 à max. Température de fonctionnement
Optique Optique spéciale avec finition satinée
Gestion thermique Dissipateur thermique en aluminium
Alimentation (appareillage de commande) Alimentation CC haute fiabilité, renforcée mécaniquement et thermiquement
Compatible TN, Systèmes TT et IT sans restriction
Compatible avec les alimentations centrales
Tension d'alimentation 198–264 V, 0/50/60 Hz
Classe de protection électrique Classe I
Plage de températures de fonctionnement –20 °C à +35 °C
Installation et maintenance faciles
Élément Description
Raccordement Avec presse-étoupe polyamide ATEX pour câble Ø8–13 mm
Version 1 presse-étoupe : bornes pour 3 x 2,5 mm²
Version 2 presse-étoupes : borne pour 5 x 2,5 mm², double rangée, débrochable
Montage Montage avec 2 pinces en acier à entraxe réglable et rotation à 360°
Maintenance du module LED Modules LED et alimentation facilement remplaçables
Ouverture en toute sécurité hors zone explosible
Maintenance par retrait du couvercle et éjection de la carte avec les composants (système Slide©)
Matériaux
Élément Description
Boîtier Boîtier spécial en polycarbonate, protégé contre les UV, les solvants, les hydrocarbures et les produits de nettoyage grâce à la coextrusion de PMMA.
Capots et supports de fixation Acier inoxydable 304L
Joints EPDM durci au peroxyde
Construction Boîtier monobloc avec étanchéité longue durée
II 2G Ex eb mb IIC T6 Gb – II 2D Ex tb IIIC T80 °C Db IP66
Normes et résistance
Catégorie Valeur
Normes ATEX / IECEx CEI 60079-0, CEI 60079-7, CEI 60079-18, CEI 60079-31
Conception
Classe de température T6 (Gaz)
Étanchéité IP66, IP68, IP69K
Résistance aux chocs (IK) IK10
Résistance au feu 650 °C
Résistance aux vibrations Conforme aux exigences de la norme EN 60598-1 (testé conformément à la norme CEI 60068-2-6)
