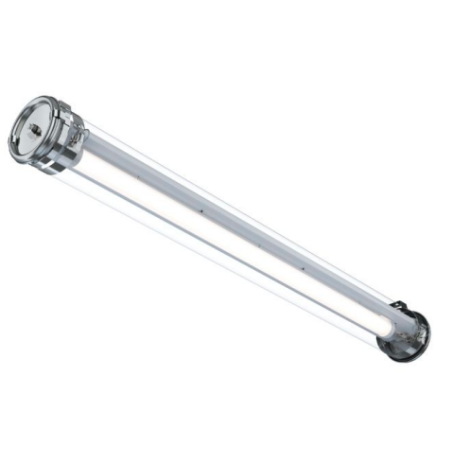

SABATIER Xtrem 19910806

Tube en verre borosilicaté ø133 pour atmosphères ATEX zone 1 extrêmes ou hautement corrosives. Installer un éclairage sûr en atmosphère explosive est une exigence incontournable. Sammode a conçu le luminaire SABATIER, certifié T5 Gaz, conçu pour une utilisation intensive jusqu'à 50 °C. Ce modèle résiste aux vibrations et aux agressions chimiques grâce à son verre borosilicaté de 5 mm d'épaisseur. Le luminaire SABATIER est équipé d'un presse-étoupe et d'un câble avec fiche ATEX. De nombreuses options d'alimentation sont disponibles, garantissant un éclairage durable pour toutes les zones, quelles que soient leurs conditions extrêmes.

Options

Entrée de câble
Type de connecteur	Plage de diamètres de câble	Code
1 presse-étoupe	Ø8–13 mm (polyamide)	113
	Ø10–15 mm (polyamide)	116
	Ø6–14 mm (nickelé) laiton)	113LN
2 presse-étoupes (dont un obturateur)	Ø8–13 mm (polyamide)	213
	Ø10–15 mm (polyamide)	216
	Ø6–14 mm (laiton nickelé)	213LN

Supports de montage
Type de support	Code
Supports de montage renforcés	BRS
Supports renforcés avec vis HSHC	BRV

Température de couleur
Température de couleur	Code
4000K	840

Matériaux
Élément	Code
Boîtier en polycarbonate	PO
Boîtier en PC/PMMA coextrudé à haute résistance chimique	POME
Embouts et colliers en acier inoxydable 304L	-
Embouts et colliers en acier inoxydable 316L	MR

Spécifications

Caractéristiques techniques
Catégorie	Description
Source lumineuse	Module LED performant et remplaçable (IRC > 80, 3 SDCM), 50 000 h L80/B10 à température de fonctionnement maximale
Optique	Optique diffuse spéciale avec finition satinée
Système de gestion thermique	Aluminium Dissipateur thermique
Driver	Driver CC hautement fiable, renforcé mécaniquement. Compatible avec les systèmes TN, TT et IT. Compatibilité de l'alimentation centrale
Tension d'alimentation	198–264 V / 50/60 Hz
Classe électrique	Classe I – Broche soudée à la borne d'entrée et couvercle pour les connexions d'égalisation de potentiel
Plage de températures de fonctionnement	–20 °C à +50 °C

Installation et maintenance faciles
Raccordement	Presse-étoupe ATEX en polyamide pour câbles de Ø 8 à 13 mm • 1 câble : 3 x 2,5 Bornier mm² • 2 câbles : 5 borniers de 2,5 mm²
Montage	Fixation par 2 vis en acier inoxydable, espacement réglable et rotation à 360°
Maintenance des modules LED	Modules LED et alimentation facilement remplaçables. Maintenance hors tension possible en atmosphère explosive.

Matériaux
Boîtier	Verre borosilicate
Bouchons et supports de montage	Acier inoxydable 304L
Joints	EPDM durci au peroxyde
Construction	Boîtier monobloc à haute résistance mécanique et chimique, étanchéité assurée par une fermeture à vis

Normes
ATEX / IECEx	CEI 60079-0, CEI 60079-7, CEI 60079-18, CEI 60079-31
Conception	II 2G Ex eb mb IIC T5 Gb – II 2D Ex tb IIIC T80 °C Db IP66
Classe de température	T5 (Gaz)
Indice de protection	IP66, IP68, IP69K
Résistance aux chocs (IK)	IK07
Résistance au feu	Ininflammable
Résistance aux vibrations	Conforme à la norme EN 60598-1 (testé selon la norme CEI 60068-2-6)
