Fabricant: Quintex

Modules de commande avec ampèremètre et fonction de voltmètre QX-0205-M

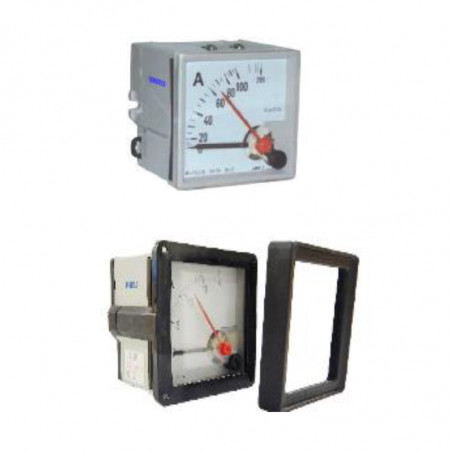

Modules de contrôle QX-0205-M avec fonctions ampèremètre et voltmètre

Caractéristiques
Les ampèremètres et voltmètres QX-0205-M sont conçus pour une installation à l'intérieur de panneaux ou de modules de contrôle. Ils présentent une conception robuste et fiable avec des connexions de 2,5 mm² jusqu'à 250 V. Ils prennent en charge toutes les fonctions définies et leur plage de mesure peut être étendue à l'aide d'un transformateur. L'aiguille est en fer.
  • Large plage de mesure
  • Construction robuste
  • Toutes les homologations requises.

Applications
  • Panneaux de commande
  • Modules de commande

Paramètres techniques
  • Zones : 1, 21, 2, 22
  • Groupe de sécurité : IIC
  • Plage de mesure : voir tableau
  • Connecteurs : 2,5 mm²
  • Classe de précision : 1,5
  • Température ambiante : -40 °C à 60 °C
  • Indice de protection : IP 66.
/>Homologations
Homologation : ATEX EX II 2 GD
Certification : EPS11ATEX 1399 U, IECEX EPS 11.014 U, POCC DE.05.B04173

Montage sur rail




Montage sur panneau


Couvercle EXM


Dimensions



Module de contrôle avec fonction ampèremètre

Type Plage de mesure Exécution


EXM M ☐ V 25
0-40 V M ☐ V 40
0-150 V M ☐ V 150
M ☐ V 250
0-500 V M ☐ V 500
☐ = insérer le numéro :
6 – Montage sur rail
7 – Montage sur panneau

Mesure Surcharge Plage Exécution


Montage sur rail		 Direct 2 0-1 / 2A M ☐ DA 1
0-4 / 8A M ☐ DA 4
0-5 / 10A M ☐ DA 5
0-10 / 20A M ☐ DA 10
0-15 / 30A M ☐ DA 15


Installation dans le couvercle		 À travers le transformateur 2 0-1 / 2A M ☐ WA 01/☐ -2
0-2,5 / 5A M ☐ WA 2,5/☐ -2
0-5 / 10A M ☐ WA 5/☐ -2
0-15 / 30A M ☐ WA 15/☐ -2
0-25 / 50A M ☐ WA 25/☐ -2
0-40 / 80A M ☐ WA 40/☐ -2
0-50 / 100A M ☐ WA 50/☐ -2
0-60 / 120A M ☐ WA 60/☐ -2
0-75 / 150A M ☐ WA 75/☐ -2
0-100 / 200A M ☐ WA 100/☐ -2
0-150 / 300A M ☐ WA 150/☐ -2
0-200 / 400A M ☐ WA 200/☐ -2
0-250 / 500 A M ☐ WA 250/☐ -2
0-300 / 600 A M ☐ WA 300/☐ -2
0-400 / 800 A M ☐ WA 400/☐ -2
0-500 / 1000 A M ☐ WA 500/☐ -2
0-600 / 1200 A M ☐ WA 600/☐ -2


Couvercle EXM		 Transformateur traversant 5 0-1 / 5A M ☐ WA 01/☐ -5
0-2,5 / 12,5A M ☐ WA 2,5/☐ -5
0-5 / 25A M ☐ WA 5/☐ -5
0-15 / 75A M ☐WA 15/☐ -5
0-25 / 125A M ☐WA 25/☐ -5
0-40 / 200A M ☐WA 40/☐ -5
0-50 / 250 A M ☐WA 50/☐ -5
0-60 / 300 A M ☐WA 60/☐ -5
0-75 / 375 A M ☐WA 75/☐ -5
0-100 / 500 A M ☐WA 100/☐ -5
0-150 / 750 A M ☐WA 150/☐ -5
0-200 / 1000 A M ☐WA 200/☐ -5
0-250 / 1250 A M ☐WA 250/☐ -5
0-300 / 1500 A M ☐WA 300/☐ -5
0-400 / 2000 A M ☐WA 400/☐ -5
0-500 / 2500A M ☐WA 500/☐ -5


Connexion au transformateur		 M ☐ WA = insérer le numéro :
6 – Montage sur rail
7 – Montage sur panneau
500/☐ -5 = insérer la valeur :
Connexion au transformateur :
5A1A


Liste des codes - équipements de contrôle et de commande

Code Description
QX-0201-P1 60 Bouton-poussoir, 2 pôles, monostable, montage sur rail DIN, 1NO/1NC
QX-0201-P1 61 Bouton-poussoir, 2 pôles, monostable, montage sur rail DIN, 2NC
Bouton-poussoir, 2 pôles, monostable, montage sur rail DIN, 2NO
QX-0201-P1 70 Bouton-poussoir, 2 pôles, monostable, montage sur panneau, 1NO/1NC
QX-0201-P1 71
QX-0201-P1 72 Bouton-poussoir, 2 champs, monostable, montage sur panneau, 2NO
QX-0201-P2 60
QX-0201-P2 61 Bouton-poussoir double, 2 pôles, monostable, montage sur rail DIN, 2NC
QX-0201-P2 62
QX-0201-P2 70 Bouton-poussoir double, bipolaire, monostable, montage sur panneau, 1NO/1NC
QX-0201-P2 71
QX-0201-P2 72 Bouton-poussoir double, bipolaire, monostable, montage sur panneau, 2NO
QX-0201-P3 60
QX-0201-P3 61 Bouton d'arrêt d'urgence, 2 pôles, à traction, montage sur rail DIN, 2NC
QX-0201-P3 62
QX-0201-P3 70 Bouton d'arrêt d'urgence, bipolaire, à tirer, montage sur panneau, 1NO/1NC
QX-0201-P3 71
QX-0201-P3 72 Bouton d'arrêt d'urgence, bipolaire, à tirer, montage sur panneau, 2NO
QX-0201-P6 60
QX-0201-P6 61 Bouton d'arrêt d'urgence, 2 pôles, déverrouillage par rotation, montage sur rail DIN, 2NC
QX-0201-P6 62
QX-0201-P6 70 Bouton d'arrêt d'urgence, 2 pôles, déverrouillage par rotation, montage sur panneau, 1NO/1NC
QX-0201-P6 71
QX-0201-P6 72 Bouton d'arrêt d'urgence, 2 pôles, déverrouillage par rotation, montage sur panneau, 2NO
QX-0201-P7 60
QX-0201-P7 61 Bouton d'arrêt d'urgence, 2 pôles, à déclenchement par rotation, grande tête, montage sur rail DIN, 2NC
QX-0201-P7 62
QX-0201-P7 70 Bouton d'arrêt d'urgence, 2 pôles, à déclenchement par rotation, grande tête, montage sur panneau, 1NO/1NC
QX-0201-P7 71
QX-0201-P7 72 Bouton d'arrêt d'urgence, 2 pôles, déverrouillage par rotation, grande tête, montage sur panneau, 2NO
QX-0201-P4 60
QX-0201-P4 61 Bouton d'arrêt d'urgence, bipolaire, à tirer, montage sur rail DIN, 2NC
QX-0201-P4 62
QX-0201-P4 70 Bouton d'arrêt d'urgence, bipolaire, à tirer, montage sur panneau, 1NO/1NC
QX-0201-P4 71
QX-0201-P4 72 Bouton d'arrêt d'urgence, bipolaire, à tirer, montage sur panneau, 2NO
QX-0201-Y0 60
QX-0201-Y0 61 Bouton d'arrêt d'urgence avec clé, 2 pôles, à rappel par ressort, montage sur rail DIN, 2NC
QX-0201-Y0 62
QX-0201-Y0 70 Bouton d'arrêt d'urgence avec clé, bipolaire, à rappel par ressort, montage sur panneau, 1NO/1NC
QX-0201-Y0 71
QX-0201-Y0 72 Bouton d'arrêt d'urgence avec clé, bipolaire, à rappel par ressort, montage sur panneau, 2NO
QX-0201-Y1 60
QX-0201-Y1 61 Bouton-poussoir à clé, 2 pôles, bistable/à rappel par ressort, 0-I, montage sur rail DIN, 2NC
QX-0201-Y1 62
QX-0201-Y1 70 Bouton-poussoir à clé, 2 pôles, bistable/à rappel par ressort, 0-I, montage sur panneau, 1NO/1NC
QX-0201-Y1 71
QX-0201-Y1 72 Bouton-poussoir à clé, 2 pôles, bistable/à rappel automatique, 0-I, montage sur panneau, 2NO
QX-0201-B1
QX-0201-K46003 Sélecteur bipolaire, 0-I-II, 1NO/1NC, rappel par ressort, montage sur rail DIN
QX-0201-K46204 Sélecteur bipolaire, I-0-II, 2NO, à rappel par ressort, montage sur panneau
QX-0201-K57003 Sélecteur bipolaire, 0-I-II, 1NO/1NC, stable, montage sur panneau
QX-0201-K67201 Sélecteur bipolaire, 0-I, 2NO, stable, montage sur panneau
QX-0201-K67002 Sélecteur bipolaire, I-II, 1NO/1NC, stable, montage sur panneau
QX-0201-K87005
QX-0201-S46003 Grand sélecteur bipolaire 0-I-II, 1NO/1NC, retour par ressort stable, montage sur rail DIN
QX-0201-S46204
QX-0201-S86005 Sélecteur de grande taille, 2 pôles, 0-II, 1NO/1NC, stable-stable-retour par ressort, montage sur rail DIN
QX-0201-S47003
QX-0201-S47204 Sélecteur de grande taille, 2 pôles, I-0-II, 2NO, rappel par ressort stable, montage sur panneau
QX-0201-S57204 Grand sélecteur, 2 pôles, I-0-II, 2NO, stable, montage sur panneau
QX-0201-S57003 Grand sélecteur, 2 pôles, 0-I-II, 1NO/1NC, stable, montage sur panneau
QX-0201-S67201 Grand sélecteur, 2 pôles, 0-I, 2NO, stable, montage sur panneau
QX-0201-S67002 Grand sélecteur, 2 pôles, I-II, 1NO/1NC, stable, montage sur panneau
QX-0201-S87005
QX-0201-S665002 Sélecteur de grande taille, 4 pôles, I-II, 2NO/2NC, stable, montage sur rail DIN
QX-0201-S665201
QX-0201-S665401 Sélecteur de grande taille, 4 pôles, 0-I, 1NO/3NC, stable, montage sur rail DIN
QX-0201-S465204 Large selector switch, 4-pole, I-0-II, 4NO, stable-stable-spring-return, DIN-Rail mounting
QX-0201-S465003 Large selector switch, 4-pole, 0-I-II, 2NO/2NC, spring-return-stable-spring-return, DIN-Rail mounting
QX-0201-S565003 Large selector switch, 4-pole, 0-I-II, 2NO/2NC, spring-return, DIN-Rail mounting
QX-0201-S865005 Large selector switch, 4-pole, 0-.-I, 2NO/2NC, stable-stable-spring return, DIN-Rail mounting
QX-0201-S675002 Large selector switch, 4-pole, I-II, 2NO/2NC, stable, mono
