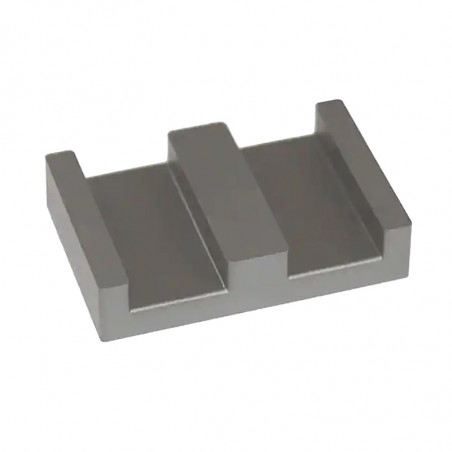

Planar E et accessoires
  • Planar E et accessoires

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: FERROXCUBE

Planar E et accessoires

Planar E cores [&] accessories

Rdzenie planarne E i akcesoria

Core type Ve
[mm3]
Ae
[mm2]
Mass
[g]
Datasheets

E14/3.5/5

300 14.5 0.6 E14355.pdf

PLT14/5/1.5

240 14.5 0.5 E14355.pdf

E14/3.5/5/R

- - 0.6 E14355R.pdf

PLT14/5/1.5/S

230 14.2 0.5 E14355R.pdf

E18/4/10

960 39.5 2.4 E18410.pdf

PLT18/10/2

800 39.5 1.7 E18410.pdf

E18/4/10/R

- - 2.4 E18410R.pdf

PLT18/10/2/S

830 40.8 1.7 E18410R.pdf

E22/6/16

2550 78.5 6.5 E22616.pdf

PLT22/16/2.5

2040 78.5 4.0 E22616.pdf

E22/6/16/R

- - 6.5 E22616R.pdf

PLT22/16/2.5/S

2100 80.4 4.0 E22616R.pdf

E32/6/20

5380 130 13 E32620.pdf

PLT32/20/3

4560 130 10 E32620.pdf

E32/6/20/R

- - 13 E32620R.pdf

PLT32/20/3/R

4560 130 10 E32620R.pdf

E38/8/25

10200 194 25 E38825.pdf

PLT38/25/4

8460 194 18 E38825.pdf

E43/10/28

13900 225 35 E431028.pdf

PLT43/28/4

11500 225 24 E431028.pdf

E58/11/38

24600 305 62 E581138.pdf

PLT58/38/4

20800 305 44 E581138.pdf

E64/10/50

40700 511 100 E641050.pdf

PLT64/50/5

35500 511 78 E641050.pdf
