Fabricant: Eaton / CEAG

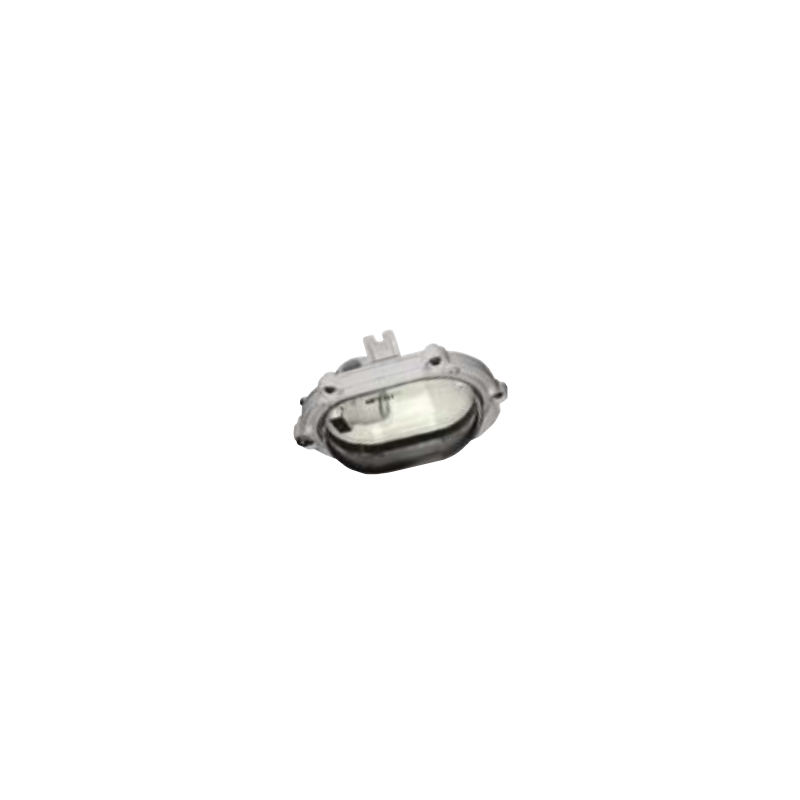

AB 80 NOR 000 005 120 124

  • NOR 000 005 120 124
  • Fil de discussion 2 x 3/4" NPT
  • Poids 6.6 kg
  • 1 x 3/4" screw plug
  • LAMP IGA 60 W, 100 W / TC-DSE 11 W / LED E27 lamp up to 13 W
  • STRUMIENSWIE 710 lm / 1360 lm / 660 lm

Luminaires de plafond AB 80 / AB 05 LED / AB 05 / AB 12 NAV 70 Ex

(Zones 1, 2, 21, 22)

Appliques et plafonniers pour conditions d'utilisation extrêmement difficiles

Les luminaires résistants aux chocs et au feu des séries AB 80, AB 05 et AB 12 offrent un éclairage sûr et fiable, même dans des conditions de température et d'environnement extrêmes, comme celles rencontrées dans les industries pétrolière, gazière, chimique et lourde, en intérieur comme en extérieur.

Cela est rendu possible grâce à :

  • un boîtier robuste en aluminium thermolaqué
  • des vis en acier inoxydable
  • un diffuseur ou tube en verre borosilicaté résistant aux rayures

La source lumineuse adaptée à votre application

Le luminaire LED AB 05 est équipé d'un module LED moderne de 22 W. Ses principaux avantages :

  • haute efficacité énergétique
  • résistance aux chocs et aux vibrations

Les luminaires AB 05 et AB 80 peuvent également être équipés :

  • d'ampoules traditionnelles ou à économie d'énergie, idéales pour l'éclairage des allées, couloirs, etc. extérieurs.
  • de lampes à décharge haute pression, utilisées dans les modèles AB 05 et AB 12 NAV pour les endroits nécessitant un éclairage puissant à très basse température.

Caractéristiques :

  • Construction exceptionnellement durable pour un fonctionnement dans des conditions très difficiles.
  • Disponible avec différentes sources lumineuses.
  • Large plage de températures ambiantes selon la version (de -55 °C à +55 °C).
  • Haute protection Indice de protection IP67.

AB 80 – solution standard.

  • Convient aux ampoules E27 jusqu'à 100 W.
  • Fixation murale ou au plafond.
  • Plage de température jusqu'à +55 °C.
  • Boîtier résistant aux produits chimiques.
  • Utilisation universelle

AB 05 – robuste et fiable

  • Léger, cache-fil intégré
  • Facile à installer
  • Ballast de lampe monté sur un cadre amovible – facilite l'entretien
  • Réflecteur en aluminium pour une diffusion lumineuse uniforme

AB 05 LED – Résistant aux vibrations

  • Construction très durable
  • Cache-fils
  • Module LED haute efficacité
  • Résistant aux vibrations et aux chocs
  • Longue durée de vie
  • Conçu pour des températures extrêmement basses, jusqu'à -55 °C

Grâce à sa répartition lumineuse optimisée, il est idéal pour :

  • les passages
  • les couloirs
  • les cages d'escalier
  • les entrepôts
  • les espaces restreints

AB 12 NAV 70 – également pour les conditions de froid extrême

Ce luminaire compact antidéflagrant (Ex-d) pour lampes à vapeur de sodium haute pression convient aux solutions d'éclairage personnalisées dans les espaces d'installation limités. La lampe, le ballast et l'allumeur sont intégrés dans un module compact, ce qui facilite le remplacement et la maintenance de la source lumineuse.
Un réflecteur externe en option permet d'éclairer les postes de travail.
La version Arctic permet à ce luminaire polyvalent de fonctionner dans une plage de températures allant de -50 °C à +50 °C, même dans les zones présentant un risque d'explosion élevé (groupe d'explosion IIC), par exemple dans les atmosphères contenant de l'hydrogène.

Paramètre AB 80 AB 05 LED
Certificat d'examen CE de type LOM 01 ATEX 2041 X BVS 09 ATEX E 014 X
Certificat de conformité IECEx – IECEx BVS 09.0032X
Marquage selon la directive 2014/34/UE (ATEX) II 2 G Ex d IIB T4...T6 Gb II 2 G Ex d IIB T5 (T6 ≤ +40 °C)/T5 Gb II 2 D Ex tb IIIC T80 °C...T100 °C Db IP66
Marquage selon IECEx – Ex d IIB T5 Gb Ex tb IIIC T80 °C...T100 °C Db IP66
Température ambiante admissible -20 °C à +55 °C -55 °C à +55 °C
Température nominale Tension max. 250 V 230 V CA
Fréquence – 50 – 60 Hz
Consommation électrique – env. 23 W
Classe de protection I I
Source lumineuse (type de lampe) Lampe à incandescence Module LED 22 W (inclus)
Flux lumineux nominal – 1 453 lm
Flux lumineux (typ. -10 %) – 1 453 lm
Douille Lampes E27 Module LED intégré
Efficacité lumineuse 60 % 100 %
Dimensions (L x l x H) 282 x 205 x 150 mm 380 x 230 x 175 mm
Bornes de raccordement L1, N, PE, 2 x 2,5 mm² L1, N, PE, type MUT4, 2 x 4 mm²
Câble Entrées 2 x ¾” NPT 2 x M25
Couleur du boîtier Peinture époxy, RAL 7032 Peinture époxy, RAL 7032
Matériau du boîtier Moulage léger Moulage léger
Poids 6,6 kg 7,0 kg
Entrées de câble / Entrées filetées 2 x M25 x 1,5 ou 2 x ¾” NPT (avec Adaptateur) 1 x M20/M25 x 1,5, 1 x ¾” NPT / 2 x ¾” NPT (sur demande)
Type de montage Fixation plafond/mur Fixation plafond/mur
Indice de protection – EN 60598 IP65 IP66
Couvercle de protection/diffuseur Verre borosilicate Verre borosilicate
Bouchons filetés 1 x M25 ou ¾” NPT Bouchon fileté Ex-d 1 bouchon fileté Ex-d M20/M25 ou ¾” NPT

Paramètre AB 05 Ex-e AB 05 Ex nR
Certificat d'examen CE de type BVS 07 ATEX E 152 X BVS 07 ATEX E 151
Certificat de conformité IECEx IECEx BVS 10.0070X IECEx BVS 10.0071
Marquage selon la norme 2014/34/UE (ATEX) II 2 G Ex de IIC T3/T2 Gb II 2 D Ex tb IIIC T125 °C Db IP66 II 3 G Ex nR IIC T4/T3 Gc II 3 D Ex tc IIIC T110 °C/T125 °C/T140 °C Dc IP66
Marquage selon la norme IECEx Ex de IIC T3/T2 Gb Ex tb IIIC T125 °C Db IP66 Ex nR IIC T4/T3 Gc Ex tc IIIC T110 °C/T125 °C/T140 °C Dc IP66
Température ambiante admissible -20 °C à +55 °C -55 °C à +55 °C
Tension nominale max. 250 V CA 230 V CA
Fréquence 50 – 60 Hz 50 – 60 Hz
Facteur de puissance – ≥ 0,9
Classe de protection I I
Source lumineuse (lampe) Lampe à incandescence max. 60 W Lampe à incandescence max. 200 W Lampe au sodium HSE 70 W Lampe fluorescente compacte max. 23 W
Flux lumineux nominal 710 lm* –
Culot de la lampe E27 selon la norme IEC 60238 E27 selon la norme IEC 60238
Efficacité lumineuse (rendement) 70 % 70 %
Dimensions (L x l x H) 360 x 230 x 175 mm 360 x 230 x 175 mm
Borne de raccordement L1, N, PE : 2 x 2,5 mm² L1, N, PE : 2 x 2,5 mm²
Entrées de câble 2 x 6 mm² 2 x 6 mm²
Couleur du boîtier Peinture époxy, RAL 7032 Peinture époxy, RAL 7032
Matériau du boîtier Alliage léger Léger Alliage
Poids 5,9 kg 6,9 kg
Trous/passages filetés 1 x M20/M25 x 1,5
2 x M20/M25 x 1,5
1 x ¾” NPT ou 2 x ¾” NPT		 1 x M20/M25 x 1,5
2 x M20/M25 x 1,5
1 x ¾” NPT ou 2 x ¾” NPT
Type de montage Fixation au plafond/au mur Plafond/au mur Monté
Indice de protection – EN 60529 IP66 IP66
Diffuseur/Écran Verre borosilicate Verre borosilicate
Bouchons filetés/Embouts 1 bouchon fileté Ex-d M20/M25 ou ¾” NPT Max. 1 bouchon fileté Ex-d M20/M25 ou ¾” NPT

Données supplémentaires pour l'AB 05 Ex nR Luminaire

Type de lampe Puissance Flux lumineux Classe de température Max. Température de surface
Lampe fluorescente compacte 23 W 1450 lm T4 T 130 °C
Lampe à vapeur de sodium haute pression 70 W 5600 lm T4 T 125 °C
Lampe à incandescence IGA 200 W 3150 lm T3 T 140 °C

Paramètre AB 05 Ex-d IIB +H2 / AB 05 Ex-d IIB AB 12 NAV 70 / AB 12 NAV 70 Arctique
Certificat d'examen CE de type PTB 08 ATEX 1001 X LOM 02 ATEX 2013X
Certificat de conformité IECEx – IECEx BKI 07.0008X
Marquage selon 2014/34/UE (ATEX) II 2 G Ex d IIB +H2 (T4/T3 Gb) II 2 G Ex d IIB T4/T3 Db II 2 G Ex d IIC T3 Gb II 2 D Ex tb IIIC T155 °C Db
Marquage selon IECEx Ex d IIB T3 / d IIC T3 Ex d IIB T3 / d IIC T3 Ex tb A21 IP66 T155 °C Db
Température ambiante -20 °C à +55 °C -20 °C à +55 °C (groupe de gaz IIC)
-45 °C à +55 °C (groupe IIB)
-50 °C à +40 °C (Arctique)
Tension nominale 230 V CA 230 V CA
Courant nominal – 0,36 A
Fréquence 50 – 60 Hz 50 Hz
Facteur de puissance (cos φ) ≥ 0,9 ≥ 0,9
Classe de protection I I
Source lumineuse Lampe à incandescence jusqu'à 200 W, lampe au sodium haute pression HSE 70 W Lampe au sodium haute pression HST 70 W
Flux lumineux nominal – 5600 lm*
Culot de lampe E27 selon la norme CEI 60238 E27 selon la norme CEI 60238
Efficacité lumineuse (flux lumineux) 70 % 51 %
Dimensions (L x l x H) 360 x 230 x 175 mm 460 x 140 x 144 mm / 530 x 140 x 144 mm
Bornes de raccordement L1, N, PE : 2 x 2,5 mm² L1, N, PE : 2 x 2,5 mm²
PE : 2 x 6 mm²
Entrées de câble 2 x 6 mm² 2 x 6 mm²
Couleur du boîtier Peinture époxy, RAL 7032 Peinture époxy, RAL 7032
Matériau du boîtier Alliage léger Alliage léger
Poids 6,9 kg 5,3 kg / 5,6 kg
Entrées de câble / filetées Trous 1 x M20/M25 x 1,5
2 x M20/M25 x 1,5
1 x ¾" NPT ou 2 x ¾" NPT		 2 x filetages ¾" (Ex-d) ou 2 x M25 (Ex-d)
Type de montage Fixation plafond/mur Fixation plafond/mur
Indice de protection (EN 60529) IP66 IP67
Couvercle/lentille de protection Borosilicate Verre Verre borosilicate
Bouchons filetés Max. 1 x M20/M25 ou ¾" NPT Ex-d 1 x ¾" ou 1 x M25 Ex-d

Données d'éclairage supplémentaires – AB 05 Ex-d IIB +H2 / AB 05 Ex-d IIB

Lampe Puissance Flux lumineux Température ambiante Classe de température (II 2) G)
Lampe à incandescence IGA – 40 W 40 W 430 lm -20 °C à +55 °C T4
Lampe à incandescence IGA – 60 W 60 W 3100 lm -20 °C à +55 °C T4
Lampe à incandescence IGA – 100 W 100 W 3100 lm -20 °C à +55 °C T4
Lampe à incandescence IGA – 200 W 200 W 3150 lm -20 °C à +55 °C T3
Lampe sodium haute pression – 70 W 70 W 5600 lm -20 °C à +40 °C T4

Moins
Lire la suite

Envoyez une demande

Êtes-vous intéressé par ce produit? Avez-vous besoin d'informations supplémentaires ou d'une tarification individuelle?

Nous contacter
DEMANDEZ LE PRODUIT close
Merci d'avoir envoyé votre message. Nous vous répondrons dans les plus brefs délais.
DEMANDEZ LE PRODUIT close
Feuilleter
envoyer une demande

Ajouter à la liste de souhaits

Vous devez être connecté

  • Fil de discussion 2 x 3/4" NPT
  • Poids 6.6 kg
  • 1 x 3/4" screw plug
  • LAMP IGA 60 W, 100 W / TC-DSE 11 W / LED E27 lamp up to 13 W
  • STRUMIENSWIE 710 lm / 1360 lm / 660 lm

Luminaires de plafond AB 80 / AB 05 LED / AB 05 / AB 12 NAV 70 Ex

(Zones 1, 2, 21, 22)

Appliques et plafonniers pour conditions d'utilisation extrêmement difficiles

Les luminaires résistants aux chocs et au feu des séries AB 80, AB 05 et AB 12 offrent un éclairage sûr et fiable, même dans des conditions de température et d'environnement extrêmes, comme celles rencontrées dans les industries pétrolière, gazière, chimique et lourde, en intérieur comme en extérieur.

Cela est rendu possible grâce à :

  • un boîtier robuste en aluminium thermolaqué
  • des vis en acier inoxydable
  • un diffuseur ou tube en verre borosilicaté résistant aux rayures

La source lumineuse adaptée à votre application

Le luminaire LED AB 05 est équipé d'un module LED moderne de 22 W. Ses principaux avantages :

  • haute efficacité énergétique
  • résistance aux chocs et aux vibrations

Les luminaires AB 05 et AB 80 peuvent également être équipés :

  • d'ampoules traditionnelles ou à économie d'énergie, idéales pour l'éclairage des allées, couloirs, etc. extérieurs.
  • de lampes à décharge haute pression, utilisées dans les modèles AB 05 et AB 12 NAV pour les endroits nécessitant un éclairage puissant à très basse température.

Caractéristiques :

  • Construction exceptionnellement durable pour un fonctionnement dans des conditions très difficiles.
  • Disponible avec différentes sources lumineuses.
  • Large plage de températures ambiantes selon la version (de -55 °C à +55 °C).
  • Haute protection Indice de protection IP67.

AB 80 – solution standard.

  • Convient aux ampoules E27 jusqu'à 100 W.
  • Fixation murale ou au plafond.
  • Plage de température jusqu'à +55 °C.
  • Boîtier résistant aux produits chimiques.
  • Utilisation universelle

AB 05 – robuste et fiable

  • Léger, cache-fil intégré
  • Facile à installer
  • Ballast de lampe monté sur un cadre amovible – facilite l'entretien
  • Réflecteur en aluminium pour une diffusion lumineuse uniforme

AB 05 LED – Résistant aux vibrations

  • Construction très durable
  • Cache-fils
  • Module LED haute efficacité
  • Résistant aux vibrations et aux chocs
  • Longue durée de vie
  • Conçu pour des températures extrêmement basses, jusqu'à -55 °C

Grâce à sa répartition lumineuse optimisée, il est idéal pour :

  • les passages
  • les couloirs
  • les cages d'escalier
  • les entrepôts
  • les espaces restreints

AB 12 NAV 70 – également pour les conditions de froid extrême

Ce luminaire compact antidéflagrant (Ex-d) pour lampes à vapeur de sodium haute pression convient aux solutions d'éclairage personnalisées dans les espaces d'installation limités. La lampe, le ballast et l'allumeur sont intégrés dans un module compact, ce qui facilite le remplacement et la maintenance de la source lumineuse.
Un réflecteur externe en option permet d'éclairer les postes de travail.
La version Arctic permet à ce luminaire polyvalent de fonctionner dans une plage de températures allant de -50 °C à +50 °C, même dans les zones présentant un risque d'explosion élevé (groupe d'explosion IIC), par exemple dans les atmosphères contenant de l'hydrogène.

Paramètre AB 80 AB 05 LED
Certificat d'examen CE de type LOM 01 ATEX 2041 X BVS 09 ATEX E 014 X
Certificat de conformité IECEx – IECEx BVS 09.0032X
Marquage selon la directive 2014/34/UE (ATEX) II 2 G Ex d IIB T4...T6 Gb II 2 G Ex d IIB T5 (T6 ≤ +40 °C)/T5 Gb II 2 D Ex tb IIIC T80 °C...T100 °C Db IP66
Marquage selon IECEx – Ex d IIB T5 Gb Ex tb IIIC T80 °C...T100 °C Db IP66
Température ambiante admissible -20 °C à +55 °C -55 °C à +55 °C
Température nominale Tension max. 250 V 230 V CA
Fréquence – 50 – 60 Hz
Consommation électrique – env. 23 W
Classe de protection I I
Source lumineuse (type de lampe) Lampe à incandescence Module LED 22 W (inclus)
Flux lumineux nominal – 1 453 lm
Flux lumineux (typ. -10 %) – 1 453 lm
Douille Lampes E27 Module LED intégré
Efficacité lumineuse 60 % 100 %
Dimensions (L x l x H) 282 x 205 x 150 mm 380 x 230 x 175 mm
Bornes de raccordement L1, N, PE, 2 x 2,5 mm² L1, N, PE, type MUT4, 2 x 4 mm²
Câble Entrées 2 x ¾” NPT 2 x M25
Couleur du boîtier Peinture époxy, RAL 7032 Peinture époxy, RAL 7032
Matériau du boîtier Moulage léger Moulage léger
Poids 6,6 kg 7,0 kg
Entrées de câble / Entrées filetées 2 x M25 x 1,5 ou 2 x ¾” NPT (avec Adaptateur) 1 x M20/M25 x 1,5, 1 x ¾” NPT / 2 x ¾” NPT (sur demande)
Type de montage Fixation plafond/mur Fixation plafond/mur
Indice de protection – EN 60598 IP65 IP66
Couvercle de protection/diffuseur Verre borosilicate Verre borosilicate
Bouchons filetés 1 x M25 ou ¾” NPT Bouchon fileté Ex-d 1 bouchon fileté Ex-d M20/M25 ou ¾” NPT

Paramètre AB 05 Ex-e AB 05 Ex nR
Certificat d'examen CE de type BVS 07 ATEX E 152 X BVS 07 ATEX E 151
Certificat de conformité IECEx IECEx BVS 10.0070X IECEx BVS 10.0071
Marquage selon la norme 2014/34/UE (ATEX) II 2 G Ex de IIC T3/T2 Gb II 2 D Ex tb IIIC T125 °C Db IP66 II 3 G Ex nR IIC T4/T3 Gc II 3 D Ex tc IIIC T110 °C/T125 °C/T140 °C Dc IP66
Marquage selon la norme IECEx Ex de IIC T3/T2 Gb Ex tb IIIC T125 °C Db IP66 Ex nR IIC T4/T3 Gc Ex tc IIIC T110 °C/T125 °C/T140 °C Dc IP66
Température ambiante admissible -20 °C à +55 °C -55 °C à +55 °C
Tension nominale max. 250 V CA 230 V CA
Fréquence 50 – 60 Hz 50 – 60 Hz
Facteur de puissance – ≥ 0,9
Classe de protection I I
Source lumineuse (lampe) Lampe à incandescence max. 60 W Lampe à incandescence max. 200 W Lampe au sodium HSE 70 W Lampe fluorescente compacte max. 23 W
Flux lumineux nominal 710 lm* –
Culot de la lampe E27 selon la norme IEC 60238 E27 selon la norme IEC 60238
Efficacité lumineuse (rendement) 70 % 70 %
Dimensions (L x l x H) 360 x 230 x 175 mm 360 x 230 x 175 mm
Borne de raccordement L1, N, PE : 2 x 2,5 mm² L1, N, PE : 2 x 2,5 mm²
Entrées de câble 2 x 6 mm² 2 x 6 mm²
Couleur du boîtier Peinture époxy, RAL 7032 Peinture époxy, RAL 7032
Matériau du boîtier Alliage léger Léger Alliage
Poids 5,9 kg 6,9 kg
Trous/passages filetés 1 x M20/M25 x 1,5
2 x M20/M25 x 1,5
1 x ¾” NPT ou 2 x ¾” NPT		 1 x M20/M25 x 1,5
2 x M20/M25 x 1,5
1 x ¾” NPT ou 2 x ¾” NPT
Type de montage Fixation au plafond/au mur Plafond/au mur Monté
Indice de protection – EN 60529 IP66 IP66
Diffuseur/Écran Verre borosilicate Verre borosilicate
Bouchons filetés/Embouts 1 bouchon fileté Ex-d M20/M25 ou ¾” NPT Max. 1 bouchon fileté Ex-d M20/M25 ou ¾” NPT

Données supplémentaires pour l'AB 05 Ex nR Luminaire

Type de lampe Puissance Flux lumineux Classe de température Max. Température de surface
Lampe fluorescente compacte 23 W 1450 lm T4 T 130 °C
Lampe à vapeur de sodium haute pression 70 W 5600 lm T4 T 125 °C
Lampe à incandescence IGA 200 W 3150 lm T3 T 140 °C

Paramètre AB 05 Ex-d IIB +H2 / AB 05 Ex-d IIB AB 12 NAV 70 / AB 12 NAV 70 Arctique
Certificat d'examen CE de type PTB 08 ATEX 1001 X LOM 02 ATEX 2013X
Certificat de conformité IECEx – IECEx BKI 07.0008X
Marquage selon 2014/34/UE (ATEX) II 2 G Ex d IIB +H2 (T4/T3 Gb) II 2 G Ex d IIB T4/T3 Db II 2 G Ex d IIC T3 Gb II 2 D Ex tb IIIC T155 °C Db
Marquage selon IECEx Ex d IIB T3 / d IIC T3 Ex d IIB T3 / d IIC T3 Ex tb A21 IP66 T155 °C Db
Température ambiante -20 °C à +55 °C -20 °C à +55 °C (groupe de gaz IIC)
-45 °C à +55 °C (groupe IIB)
-50 °C à +40 °C (Arctique)
Tension nominale 230 V CA 230 V CA
Courant nominal – 0,36 A
Fréquence 50 – 60 Hz 50 Hz
Facteur de puissance (cos φ) ≥ 0,9 ≥ 0,9
Classe de protection I I
Source lumineuse Lampe à incandescence jusqu'à 200 W, lampe au sodium haute pression HSE 70 W Lampe au sodium haute pression HST 70 W
Flux lumineux nominal – 5600 lm*
Culot de lampe E27 selon la norme CEI 60238 E27 selon la norme CEI 60238
Efficacité lumineuse (flux lumineux) 70 % 51 %
Dimensions (L x l x H) 360 x 230 x 175 mm 460 x 140 x 144 mm / 530 x 140 x 144 mm
Bornes de raccordement L1, N, PE : 2 x 2,5 mm² L1, N, PE : 2 x 2,5 mm²
PE : 2 x 6 mm²
Entrées de câble 2 x 6 mm² 2 x 6 mm²
Couleur du boîtier Peinture époxy, RAL 7032 Peinture époxy, RAL 7032
Matériau du boîtier Alliage léger Alliage léger
Poids 6,9 kg 5,3 kg / 5,6 kg
Entrées de câble / filetées Trous 1 x M20/M25 x 1,5
2 x M20/M25 x 1,5
1 x ¾" NPT ou 2 x ¾" NPT		 2 x filetages ¾" (Ex-d) ou 2 x M25 (Ex-d)
Type de montage Fixation plafond/mur Fixation plafond/mur
Indice de protection (EN 60529) IP66 IP67
Couvercle/lentille de protection Borosilicate Verre Verre borosilicate
Bouchons filetés Max. 1 x M20/M25 ou ¾" NPT Ex-d 1 x ¾" ou 1 x M25 Ex-d

Données d'éclairage supplémentaires – AB 05 Ex-d IIB +H2 / AB 05 Ex-d IIB

Lampe Puissance Flux lumineux Température ambiante Classe de température (II 2) G)
Lampe à incandescence IGA – 40 W 40 W 430 lm -20 °C à +55 °C T4
Lampe à incandescence IGA – 60 W 60 W 3100 lm -20 °C à +55 °C T4
Lampe à incandescence IGA – 100 W 100 W 3100 lm -20 °C à +55 °C T4
Lampe à incandescence IGA – 200 W 200 W 3150 lm -20 °C à +55 °C T3
Lampe sodium haute pression – 70 W 70 W 5600 lm -20 °C à +40 °C T4
