Connecteurs ronds avec fermeture à vis selon IEC 60130-9

Socle de contact PA GF, contacts CuZn, plaqués argent et or par électrolyse (12 broches plaquées nickel et or), corps de poignée et vis moletée en CuZn nickelé ou polycarbonate, embout anti-torsion en PP, diamètre de câble max. 6 mm. Bornes soudées, indice de protection IP 40. Courant nominal 5 A (3 A pour 12 pôles), tension nominale 250 V~ (60 V~ pour 5 pôles stéréo, 7, 8 et 12 pôles), plage de température -40 °C à 85 °C.

	N° de fabricant	Nombre de pôles	Schéma de contact
Fiche M16 x 0,75
	SV30	3	1
	SV40	4	2
	SV50	5	3
	SV50/6	5	4
	SV60	6	5
	SV70	7	6
	SV80	8	7
	SV81	8	8
	SV120	12	9
Douilles M16 x 0,75
	KV30	3	1
	KV40	4	2
	KV50	5	3
	KV50/6	5	4
	KV60	6	5
	KV70	7	6
	KV80	8	7
	KV81	8	8
	KV120	12	9

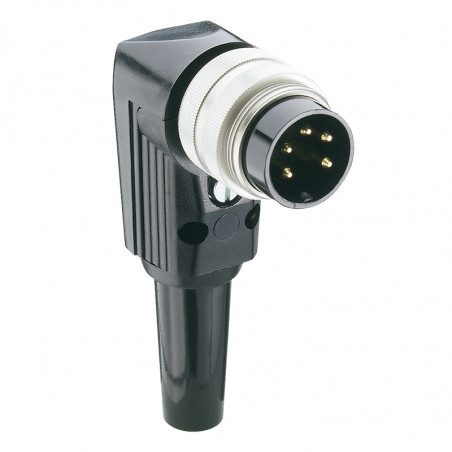

M16 x 0,755 cheville coudée
	WSV30	3	1
	WSV40	4	2
	WSV50	5	3
	WSV50/6	5	4
	WSV60	6	5
	WSV70	7	6
	WSV81	8	8
	WSV120	12	9

Base de contact PA GF (SFV : PA GV), contacts en cuivre-zinc argentés et plaqués or, 12 pôles nickelés et plaqués or. Boîtier : zinc moulé sous pression, cuivré et nickelé, écrou annulaire en cuivre-zinc nickelé. Fils soudés (soudure sur circuit imprimé KFR, KGR). Courant nominal 5 A (3 A pour 12 pôles), tension nominale 250 V~ (60 V~ pour 5 pôles stéréo, 7, 8 et 12 pôles), indice de protection IP 40 (en cas de torsion).

	Référence fabricant	Nombre de pôles	Schéma de contact
Connecteur encastré à montage frontal, connexion filetée à l'arrière
	SFV30	3	1
	SFV40	4	2
	SFV50	5	3
	SFV50/6	5	4
	SFV60	6	5
	SFV70	7	6
	SFV80	8	7
	SFV81	8	8
	SFV120	12	9
Prise frontale, connexion filetée à l'arrière
	KFV30	3	1
	KFV40	4	2
	KFV50	5	3
	KFV50/6	5	4
	KFV60	6	5
	KFV70	7	6
	KFV80	8	7
	KFV81	8	8
	KFV120	12	9
Prise frontale, version imprimable, connexion filetée à l'arrière
	KFR50	5	3
	KFR 50/6	5	4
	KFR81	8	8
Douille encastrée pour montage arrière, connexion filetée à l'avant
	KGV30	3	1
	KGV40	4	2
	KGV50	5	3
	KGV 50/6	5	4
	KGV70	7	6
	KGV81	8	8
Douille encastrée pour montage arrière, version imprimée, connexion filetée avant
	KGR30	3	1
	KGR40	4	2
	KGR50	5	3
	KGR 50/6	5	4
	KGR70	7	6
	KGR 81	8	8
