Fabricant: Eaton / CEAG

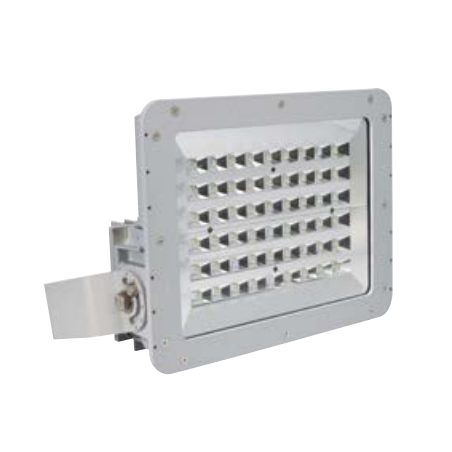

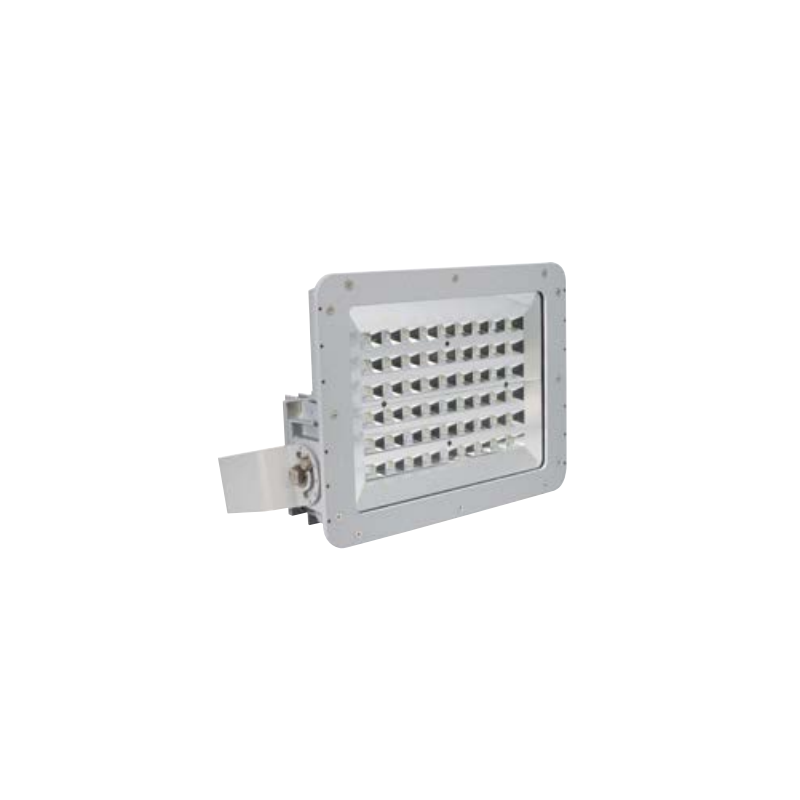

JVM 7L CY/UNV1 76 M20 1 2564 446

  • 12,564,446
  • Fil de discussion 2 x M20, metal thread
  • Poids 13.9 kg
  • 1 x M20
  • LAMP LED System 62 W
  • STRUMIENSWIE 7195 lm

Projecteurs Ex Séries FMV LED / NFMV / NSSFMV

(Zones 2, 21, 22)

Projecteurs LED FMV/nFMV...LED efficaces

La nouvelle série de projecteurs LED **FMV** à économie d'énergie est idéale pour l'éclairage général des zones potentiellement explosives, telles que la zone 2 (gaz explosifs) et les zones 21 et 22 (poussières explosives). Avec un flux lumineux compris entre 3 189 lm et 15 181 lm, ces projecteurs peuvent remplacer les sources lumineuses conventionnelles de 50 W à 1 000 W. Les nouveaux modèles **NFMV 25L et 50L** peuvent même remplacer les luminaires d'un flux lumineux supérieur à 1 000 W et les lampes à décharge conventionnelles. Les modules LED haute performance, d'une efficacité supérieure à 112 lm/W, permettent des économies d'énergie allant jusqu'à 70 % par rapport aux luminaires à lampes à décharge.

Technologie LED pour environnements difficiles

Grâce à son boîtier exceptionnellement robuste et à ses modules LED résistants aux vibrations, le projecteur FMV résiste aux impacts, aux chocs et aux vibrations. Il constitue ainsi la solution idéale pour éclairer les espaces soumis à des conditions environnementales difficiles. Grâce à la technologie LED insensible à la température, même les températures extrêmes, de -40 °C à +55 °C, ne posent aucun problème. Le boîtier métallique robuste, thermolaqué et le verre résistant aux chocs répondent aux exigences les plus strictes en matière de protection mécanique et de résistance à la corrosion (indice de protection IP66). Les avantages de la technologie LED moderne comprennent un flux lumineux élevé, une très faible consommation d'énergie, une longue durée de vie et un rendement élevé.

Projecteurs NFMV avec lampes à décharge haute pression

Les projecteurs NFMV avec réflecteurs internes en aluminium brillant (pour lampes à décharge haute pression de 150 W à 400 W) sont conçus pour une utilisation en zones explosibles : zones 2 et 21. La plage de température ambiante s'étend de -25 °C à +50/+45 °C. Le boîtier en résine époxy et le verre thermolaqué, ainsi que le verre résistant aux températures et aux chocs, offrent un indice de protection IP66. Leur conception modulaire permet une installation rapide et économique. Leur étanchéité durable garantit la sécurité, même dans des conditions extrêmes. La conception à respiration limitée permet un flux lumineux élevé tout en respectant la classe de température T3.

Projecteurs en acier NSSFMV pour conditions extrêmement difficiles

Les projecteurs **NSSFMV** avec réflecteurs en aluminium brillant (pour lampes haute pression de **150 W à 400 W**) répondent aux exigences des zones 2 et 22. Plage de température ambiante : **-25 °C à +55/+50 °C**. Ils sont particulièrement recommandés pour les environnements difficiles nécessitant une résistance mécanique élevée et une résistance aux variations de température. Le boîtier en acier inoxydable avec verre trempé résistant aux chocs et à la chaleur est conforme à la norme **IP66**. Grâce à leur conception modulaire et à leur montage rapide, ces luminaires sont parfaits pour une installation dans des environnements difficiles.

Nombreuses possibilités d'application

Grâce à leur conception exceptionnellement robuste, leur haut degré de protection et leur large plage de températures de fonctionnement, les projecteurs FMV/NFMV/NSSFMV conviennent aux applications de l'industrie pétrochimique, des usines chimiques, des stations d'épuration, des plateformes pétrolières, des terminaux GNL, des usines agroalimentaires, des minoteries, des raffineries de sucre, ainsi qu'aux installations intérieures et extérieures. Les luminaires FMV/NFMV/NSSFMV sont équipés d'un support de montage réglable permettant une installation murale, au plafond ou sur câble. Des accessoires de montage sont disponibles sur demande.

Caractéristiques du produit :

  • Projecteurs LED FMV avec modules LED haute efficacité
  • Luminaires NFMV et NSSFMV pour lampes à décharge haute pression, d'une puissance de 150 W à 400 W
  • Large plage de températures de fonctionnement selon le modèle : de -45 °C à +55 °C
  • Indice de protection IP66 élevé, idéal pour les conditions environnementales difficiles

FMV LED nFMV LED 25 L/50 L
Type Certificat d'examen (Gaz) DEMKO 15 ATEX 1383X DEMKO 15 ATEX 1225X
Certificat d'examen de type (Poussières) DEMKO 15 ATEX 1377X DEMKO 15 ATEX 1226X
Certificat de conformité IECEx IECEx UL 15.0029 IECEx UL 15.0040
Marquage selon 2014/34/UE II 3 G Ex nA IIC T5/T4 Gc II 2 D Ex tb IIIC T85 °C/T80 °C Db II 3 G Ex nA IIC T4 Gc II 2 D Ex tb IIIC T85 °C Db IP66
Marquage selon IECEx Ex nA IIC T5/T4 Gc Ex tb IIIC T85 °C/T80 °C Db Ex nA IIC T4 Gc Ex tb IIIC T85 °C Db IP66
Température ambiante admissible -40 °C à +55 °C -30 °C à +50 °C (FMV 25L)
-30 °C à +45 °C (FMV 50L)
Durée de vie de la source lumineuse 60 000 h, ta = +55 °C / 100 000 h, ta = +25 °C 50 000 h, ta = +55 °C / 100 000 h, ta = +25 °C
Tension d'alimentation 100 – 277 V CA / 180 – 250 V CC
Fréquence 50 – 60 Hz
Facteur de puissance φ ≥ 0,9
Alimentation électronique
Classe de protection I
Lampe / Source lumineuse Système LED 28 – 131 W Système LED 263 W (FMV 25L) / 531 W (FMV 50L)
Couleur de lumière / IRC 5000 K / Ra 70, 3000 K / Ra 80 (sur demande) 5000 K / Ra 70
Dimensions (L × l × H) 394 × 178 × 305 mm 533 × 204 × 406 mm
533 × 204 × 825 mm (FMV 50L)
Borne de raccordement L, N et PE ; 2 × 4 mm²
Couleur du boîtier Gris
Matériau du boîtier Alliage d'aluminium léger avec revêtement peinture
Poids 1,45 kg 23,6 kg (FMV 25L) / 48,1 kg (FMV 50L)
Entrées de câbles / Obturateurs / Perçage Filetage métallique : 2 × M20 × 1,5, 1 × M20 obturé ou 2 × M25 × 1,5, 1 × M25 avec capuchon Filetage métallique 2 × M25 × 1,5, 1 × M25 avec capuchon
Méthode de montage Support de montage
Indice de protection selon EN 60529 IP66
Couvercle de protection Verre borosilicate

Données supplémentaires sur les LED FMV :

Type Puissance Flux lumineux nominal (± 10 %) Classe de température II 3 G – TU ≤ 40 °C Classe de température II 3 G – TU ≤ 55 °C
FMV 3L LED 28 W 3189 lm T5 T4
FMV 5L LED 45 W 5183 lm T5 T4
FMV 7L LED 62 W 7095 lm T5 T4
FMV 9L LED 79 W 9132 lm T5 T4
FMV 11L LED 99 W 11107 lm T4 T4
FMV 13L LED 112 W 13 100 lm T4 T4
FMV 15L LED 131 W 15 181 lm T4 T4
nFMV 25L LED 263 W 26 240 lm T4 T4
nFMV LED 50 L 531 W 53 890 lm T4 T3

Caractéristiques techniques : NFMV NSSFMV
Certificat d'examen de type (gaz) DEMKO 10 ATEX 0907694 LCIE 11 ATEX 1014 X (Gaz)
Certificat d'examen de type (Poussière) DEMKO 10 ATEX 147285 LCIE 11 ATEX 3101 X (Poussière)
Certificat IECEx – IECEx CQM 12.0004X
Marquage selon la directive 2014/34/UE II 3 G Ex nR IIC T3 II 2 D Ex tb A21 IP66 T² II 3 G Ex nR IIC T3/T2 II 2 D Ex tb IIIC T² Db
Marquage IECEx – Ex nR IIC T3/T2 Gc Ex tb IIIC T125 °C/T205 °C IP66
Température ambiante admissible -25 °C à +55 °C (≤ 400 W)
-25 °C à +50 °C (400 W)		 -45 °C à +55 °C (≤ 250 W)
-45 °C à +50 °C (400 W)
Tension nominale 230 V ¹
Fréquence 50 Hz ¹
Facteur de puissance cos φ ≥ 0,9
Classe de protection I
Source lumineuse / Lampe Lampe HSE/HIE 150 – 400 W
Culot de lampe E40 selon la norme CEI 60238
Flux lumineux nominal ¹
Efficacité lumineuse 60 % 68 %
Dimensions (L × l × H) 600 × 458 × 173 mm 592 × 535 × 193 mm
Borne de raccordement L, N, PE ; 2 × 4 mm² L, N, PE ; 2 × 2,5 mm²
Couleur du boîtier Gris Naturel
Matériau du boîtier Alliage d'aluminium avec revêtement peinture Acier inoxydable
Poids 15,5 kg 16,9 kg
Entrées de câbles / Plaques / Perçages 2 × M20 × 1,5 filetés, 1 × M20 obturé
Montage Méthode Support de montage
Indice de protection selon EN 60529 IP66
Cache / lentille de protection Verre borosilicate

Données supplémentaires pour les luminaires NFMV et NSSFMV :

Type Puissance Flux lumineux nominal (3) Classe de température II 3 G Max. Température de surface II 2 D
TU ≤ 40 °C TU ≤ 50 °C TU ≤ 55 °C TU ≤ 40 °C TU ≤ 50 °C TU ≤ 55 °C
NFMV... HSE 150 W 14 000 lm T5 T3 -- T100 °C T200 °C --
HSE 250 W 25 000 lm T5 T3 -- T100 °C T200 °C --
HIE 250 W 19 000 lm T3 T3 -- T200 °C T200 °C --
HSE / HIE 400 W 48 000 lm / 33 000 lm T3 T3 -- T200 °C T200 °C --
NSSFMV... HSE 150 W 14 000 lm T4 T3 T3 T125 °C T135 °C T140 °C
HSE / HIE 250 W 25 000 lm / 19 000 lm T3 T3 T3 T160 °C T170 °C T175 °C
HSE / HIE 400 W 48 000 lm / 33 000 lm T3 T2 -- T195 °C T205 °C --
