Fabricant: ZIEHL

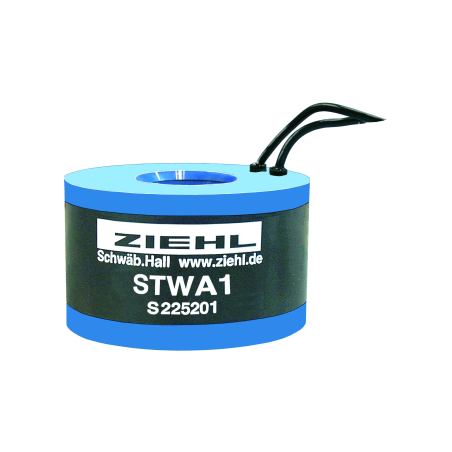

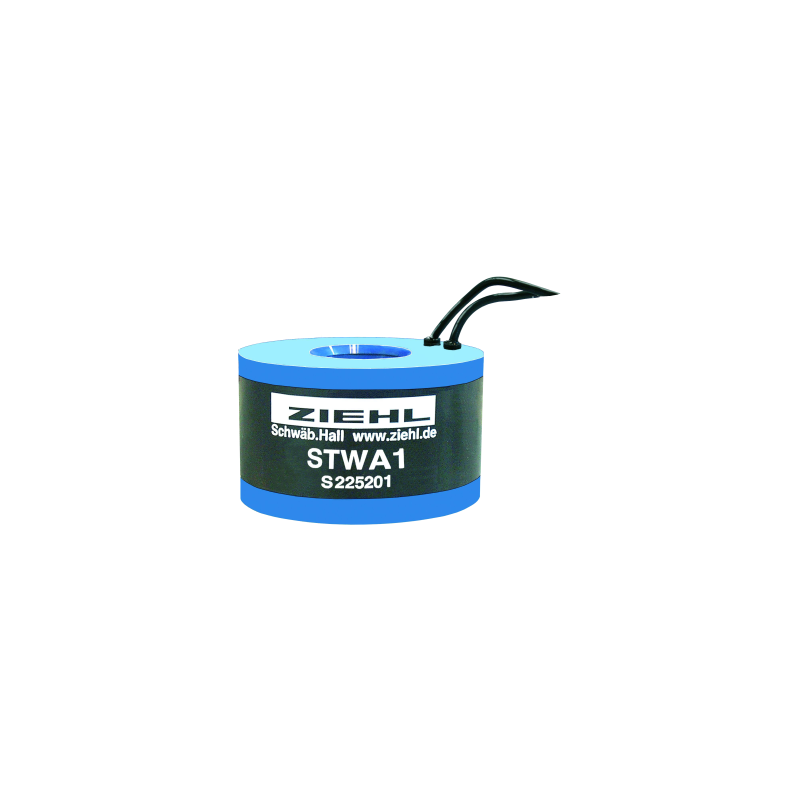

STWA1 - Transformateur de courant - S225201

  • S225201
  • Type de produit Moteur IP00, électronique IP20 / selon montage et position
  • Exécution Moteur IP44, électronique IP20 / selon montage et position
  • Information additionnelle Plastique PA, tôle peinte en noir
  • Certificat IP 30 (IP 44, avec support et couvercle)
  • La valeur de mesure Produit semi-fini pressé en tôle dacier, pulvérisé avec du plastique PP

Le transformateur de courant STWA1 est compatible avec le contrôleur de courant STW. Un transformateur de courant est nécessaire pour chaque ligne surveillée. Le STWA1 est constitué d'une bobine étanche, résistante aux intempéries, avec un noyau toroïdal. Les câbles de raccordement sont fixés au transformateur et mesurent 1 m de long. Le courant à surveiller est limité à 100 A en continu et 300 A pendant 10 s maximum.

En cas de courant supérieur à environ 5 A, une LED peut être déclenchée directement via le transformateur de courant STWA 1. Il est ainsi facile pour les utilisateurs de surveiller visuellement la conduction du courant dans une ligne. La LED est protégée par une diode antiparallèle ou par son montage en série. Une résistance de protection est nécessaire selon la LED utilisée ou le courant à surveiller.

Poids : environ 43 g
