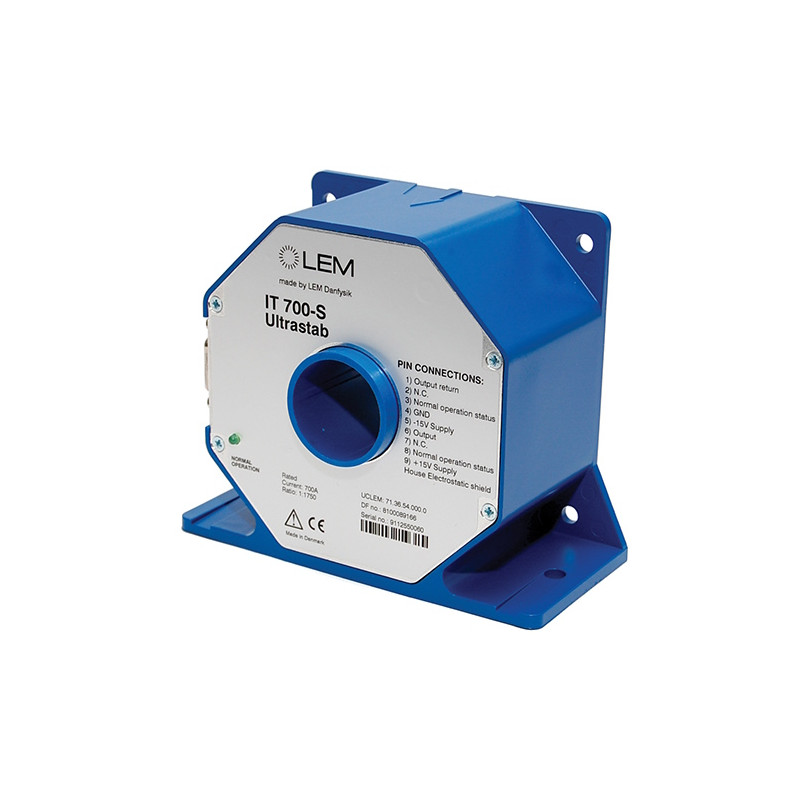

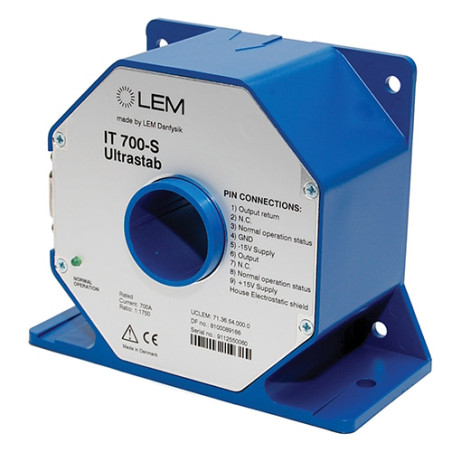

Transducteur de courant IT 700-SB ULTRASTAB
Transducteur de courant IT 700-SB ULTRASTAB

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant IT 700-SB ULTRASTAB

  • IT 700-SB ULTRASTAB
  • Précision 0,01%
  • Courant nominal (A) 700
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] 15V DC
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] Panel
  • Application Automatisation/Énergies renouvelables
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] 10
  • Température de fonctionnement maximale [°C] 50
  • Réponse en fréquence (-3 dB) [kHz] 100
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta Закритас

Transducteur de courant IT 700-SB ULTRASTAB

Pour la mesure ultra-précise des courants : continus, alternatifs, pulsés… avec isolation galvanique entre les circuits primaire et secondaire.

Fonctions

  • Sortie de tension ±10 V
  • Transducteur de courant à boucle fermée (compensé) utilisant un détecteur de flux nul extrêmement précis
  • Blindage électrostatique entre les circuits primaire et secondaire
  • Connecteur D-Sub mâle 9 broches pour le circuit secondaire
  • Signal d’état indiquant l’état du transducteur
  • Voyant LED confirmant le fonctionnement normal.

Avantages

  • Très haute précision
  • Excellent Linéarité
  • Variation de température extrêmement faible
  • Large bande passante
  • Haute immunité aux interférences externes
  • Aucune perte d'insertion
  • Faible bruit sur le signal de sortie
  • Faible bruit de retour sur la ligne principale

Applications

  • Élément de rétroaction dans les amplificateurs de gradient haute performance pour l'IRM
  • Élément de rétroaction dans les alimentations précises et stables
  • Unité d'étalonnage
  • Mesures d'énergie
  • Matériel médical

Normes

  • EN 61326-1: 2013
  • EN 61000-6-2: 2005 / AC: 2005
  • EN 61000-6-3: 2007 / A1: 2011 / AC: 2012
  • EN 61010-1: 2010 / A1: 2019 / AC: 2019-04
  • EN IEC 61010-2-030: 2021 / A11: 2021.
Série IT700-1000
Mesures Courant
Nominal Valeur 700 A
Plage de mesure 700 A
Signal nominal secondaire Tension
Valeur nominale du signal secondaire 10 V instantané
Signal primaire CA + CC
Tension d'alimentation Bipolaire CC externe
Plage de tension d'alimentation ±15 V
Précision 0,0141 %
Température de fonctionnement 10 °C / 50 °C
Technologie Fluxgate à boucle fermée IT
Montage Montage sur panneau
Applications Haute précision
