Transducteur de courant LKSR 50-NP
Transducteur de courant LKSR 50-NP

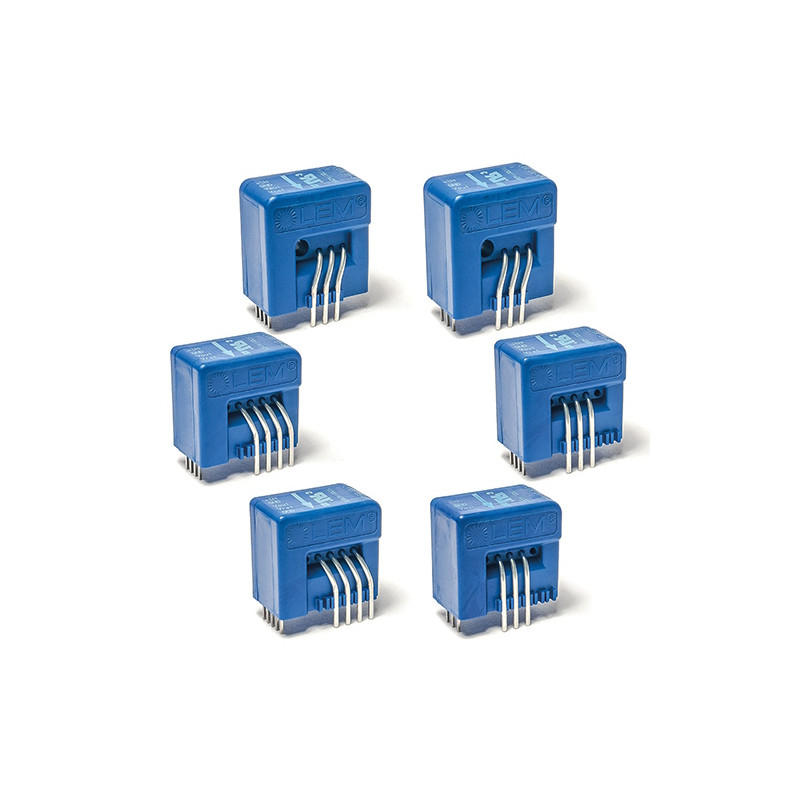

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant LKSR 50-NP

  • LKSR 50-NP
  • Précision 0.5
  • Courant nominal (A) 50
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] 5
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] THT
  • Application Entraînements/Alimentations électriques/Énergies renouvelables/Soudage
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 105
  • Réponse en fréquence (-3 dB) [kHz] 300
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta Закритас

Description

Conçu pour la mesure de courant électronique : continu, alternatif, pulsé, etc., avec isolation galvanique entre les circuits primaire et secondaire.

Caractéristiques principales

  • Transducteur de courant à boucle fermée multi-gamme
  • Sortie tension
  • Alimentation unipolaire
  • Conception compacte pour montage sur circuit imprimé
  • Très faible dérive de décalage
  • Excellente immunité au du/dt
  • Compatible CKSR
  • Broche de référence à deux modes : Ref IN et Ref OUT
  • Plage de mesure étendue pour les mesures unipolaires

Applications

  • Variateurs de vitesse CA et servomoteurs
  • Convertisseurs statiques pour moteurs CC Entraînements
  • Applications alimentées par batterie
  • Onduleurs (UPS)
  • Alimentations à découpage (SMPS)
  • Alimentations pour applications de soudage
  • Onduleurs solaires

Données techniques

Paramètre Valeur
Tension d'alimentation maximale 7 V
Conducteur primaire maximal Température 110 °C
Courant primaire maximal en régime permanent 20 x Ipn
Tension de décharge électrostatique maximale (HBM) 4 kV
Tension d'alimentation secondaire 7 V CC
Tension de sortie 0 à 5 V
Température de fonctionnement -40 à 105 °C
Stockage Température -55÷125°C
Poids 10 g
Courant primaire nominal 50 A
Plage de mesure du courant primaire -150÷150 A
Tension d'alimentation 5 V
Tension de sortie (pour un courant primaire Ip = 0) Tension de référence
Décalage électrique Tension -0,875 à 0,875 mV
Courant de décalage électrique par rapport au courant primaire -70 à 70 mA
Sensibilité nominale 12,5 mV/A
Erreur de sensibilité -0,2 à 0,2 %
