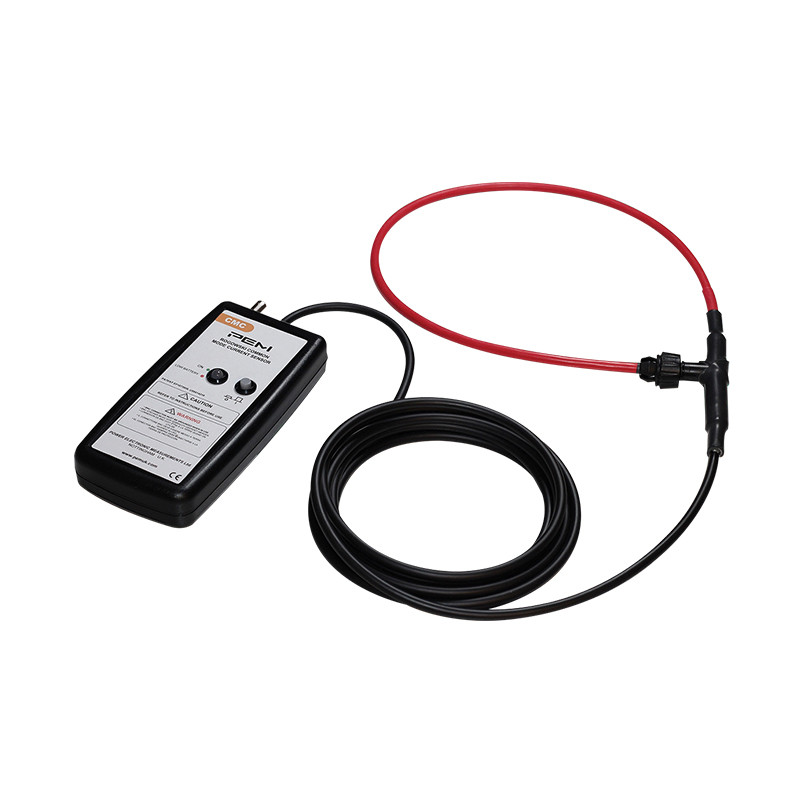

CMC sorozat - áramtávcsapágyak mérő eszköze

A CMC sorozat rugalmas, bővíthető mérőszondákat foglal magában, amelyek nagyfrekvenciás áramok mérésére szolgálnak kapacitív csatolásokból származóan, amelyek nagy AC meghajtórendszerekben a tengelyen és csapágyakon keresztül földbe folynak. A CMC más alkalmazásokban is használható, ahol kis amplitúdójú és nagyfrekvenciás áramokat kell mérni.

Főbb jellemzők

Elektrosztatikusan árnyékolt tekercs
Kiváló immunitás a gyors helyi feszültségváltozások (dV/dt) 50/60 Hz-es zavaraival szemben.		 Széles működési hőmérséklet-tartomány
Működési hőmérséklet-tartomány: -20°C és +90°C között.


Széles frekvenciaátvitel
Frekvenciaátvitel (-3 dB esésnél) ≥10 MHz.

 Szigetelt tekercs
Tekercsszigetelés: 10 kV (csúcsérték)
Kábelhossz kiválasztásának lehetőségeHosszabb kábelek is kaphatók, mint a standard 1 m, 2,5 m és 4 m – kérésre. Egyedi tekercshossz
Kérésre a standard 300 mm, 500 mm, 700 mm és 1000 mm-nél hosszabb tekercsek is kaphatók.


Megfelel a szabványoknak

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032


Műszaki paraméterek

Modell Érzékenység
[mV/A]		 Csúcsáram
[A]		 Max. Zaj
[mVP-P]		 Alsó frekvencia
átvitel
(-3dB)
[kHz]		 Alsó frekvencia
átvitel (<1%)
[kHz]		 Max. áram
növekedési
sebesség
[kA/µs]		 Felső frekvenciaátvitel
(-3dB)
[MHz]
(1000mm tekercshez)
CMC015 200.0 37.5 4.0 19.0 50.0 4.0 10.0
CMC03 100.0 75.0 4.0 6.0 15.0 8.0 10.0
CMC06 50.0 150.00 4.0 1.9 5.0 16.0 12.0



Kimenet ±7,5V max. csúcsáramhoz R>100kΩ esetén (pl. oszcilloszkóp bemenet R=1MΩ)
Pontosság Függ a vezető tekercsen belüli helyzetétől, jellemzően ±3% az olvasott érték (5 cm2 vezető esetén)
Linearitás az áram amplitúdójáig ±0,05% az olvasott érték
Kalibrálás Kalibrálva ±0,5%-ra az olvasott értékből, a vezető a hurok közepén elhelyezve
DC Eltolás Maximum ±3mV T=25°C esetén
Hőmérséklet Tekercs és kábel: -20…90°C, integrátor: 0…40°C
di/dt értékek Az alábbiakban a maximális di/dt értékek találhatók, túllépésük károsodást kockáztat:
max. csúcs di/dt: 70kA/µs
max. rms di/dt: 1.5kA/µs
Tekercsfeszültség 10kV csúcsérték - biztonságos csúcsfeszültség a földhöz képest, 15kVrms, 50Hz, 60s teszt alapján meghatározva.
Folyamatos magasfeszültségű használatról a gyártótól lehet információt kapni.
Tekercs kerülete 500, 700, 1000mm – kérésre nagyobb méretek is lehetségesek
Tekercs keresztmetszete 8,5mm max. (14mm szilikon hüvelygel a mechanikai sérülések elleni védelem érdekében)
Kábelhossz Standard 2,5m és 4m (tekercs és integrátor csatlakoztatása), hosszabbak kérésre kaphatók
Tápellátás B - standard: 4 x AA 1,5V alkáli elem, tipikus működési idő 25 óra R – újratölthető: 4x AA 1,2 NiMH elem, tipikus élettartam 10 óra, külső töltési lehetőség
Töltő aljzat átmérő 1,3mm
(töltő opcionálisan kapható)
Elektronikus modul ház Méretek: M=183mm, Sz=93mm, Mé=32mm
Kimenet BNC
Kevésbé
Olvass tovább

Ajánlatkérés küldése
