Seria CMC - măsurarea curenților de rulment
Seria CMC - măsurarea curenților de rulment

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: PEM

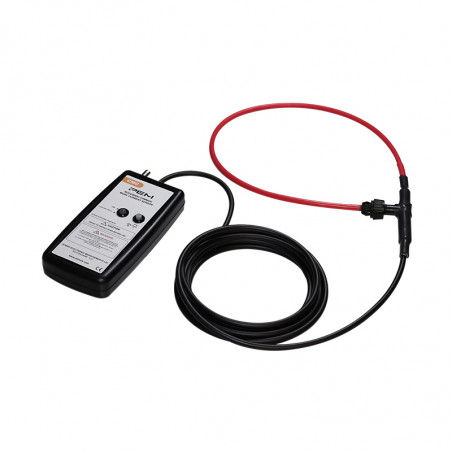

Seria CMC - măsurarea curenților de rulment

Seria CMC reprezintă sonde de măsurare flexibile, extensibile, dedicate măsurării curenților de înaltă frecvență provenind din cuplajele capacitive, care în sistemele mari de acționare AC se scurg la pământ prin arbore și rulmenți. CMC poate fi utilizată și în alte aplicații în care trebuie măsurați curenți de amplitudine mică și frecvențe înalte.

Caracteristici cheie

Bobină ecranată electrostatic
Imunitate excelentă la interferențele provenite de la modificări rapide locale de tensiune (dV/dt) 50/60 Hz.		 Gamă largă de temperaturi de operare
Gamă de temperaturi de operare de la -20°C la +90°C.


Banda de frecvență largă
Banda de frecvență (la o cădere de -3 dB) ≥10 MHz.

 Bobină izolată
Izolația bobinei: 10 kV (valoare de vârf)
Posibilitatea de a alege lungimea cabluluiSunt disponibile cabluri mai lungi decât cele standard de 1 m, 2,5 m și 4 m – la cerere. Lungimea bobinei la comandă
La cerere sunt disponibile bobine cu o lungime mai mare decât cele standard de 300 mm, 500 mm, 700 mm și 1000 mm.


Îndeplinește standardele

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032


Parametri tehnici

Model Sensibilitate
[mV/A]		 Curent de vârf
[A]		 Max. Zgomot
[mVP-P]		 Banda inferioară
de frecvență
(-3dB)
[kHz]		 Banda inferioară
de frecvență (<1%)
[kHz]		 Max. curent de
creștere
[kA/µs]		 Banda superioară de frecvență
(-3dB)
[MHz]
(pentru bobina de 1000mm)
CMC015 200.0 37.5 4.0 19.0 50.0 4.0 10.0
CMC03 100.0 75.0 4.0 6.0 15.0 8.0 10.0
CMC06 50.0 150.00 4.0 1.9 5.0 16.0 12.0



Ieșire ±7.5V pentru valoarea de vârf a curentului max. pentru R>100kΩ (ex. intrare osciloscop R=1MΩ)
Precizie Dependentă de poziția conductorului în interiorul bobinei, tipic ±3% din citire (pentru conductor 5cm2)
Liniaritate până la amplitudinea curentului ±0.05% din citire
Calibrare Calibrat la ±0.5% din citire cu conductorul poziționat central în buclă
Decalaj DC Maxim ±3mV pentru T=25°C
Temperatură Bobină și cablu: -20…90°C, integrator: 0…40°C
Valori di/dt Mai jos sunt valorile maxime di/dt, depășirea lor riscă deteriorarea:
max. vârf di/dt: 70kA/µs
max. rms di/dt: 1.5kA/µs
Tensiune bobină 10kV valoare de vârf - tensiune de vârf sigură față de pământ determinată pe baza testului 15kVrms, 50Hz, 60s.
Informații privind utilizarea continuă la tensiune înaltă pot fi obținute de la producător.
Circumferința bobinei 500, 700, 1000mm – la cerere sunt posibile dimensiuni mai mari
Secțiunea transversală a bobinei 8.5mm max. (14mm cu manșon siliconic pentru protecție împotriva deteriorărilor mecanice)
Lungime cablu Standard 2.5m și 4m (conexiune bobină și integrator), mai lungi disponibile la cerere
Alimentare B - standard: baterii alcaline 4 x AA 1.5V, timp de funcționare tipic 25h R – reîncărcabile: baterii 4x AA 1.2 NiMH, durată de viață tipică 10h, posibilitate de încărcare externă
Mufă pentru încărcător diametru 1.3mm
(încărcător disponibil ca opțiune)
Carcasa modulului electronic Dimensiuni: H=183mm, L=93mm, A=32mm
Ieșire BNC
