CMC-Serie - Messung von Lagerströmen

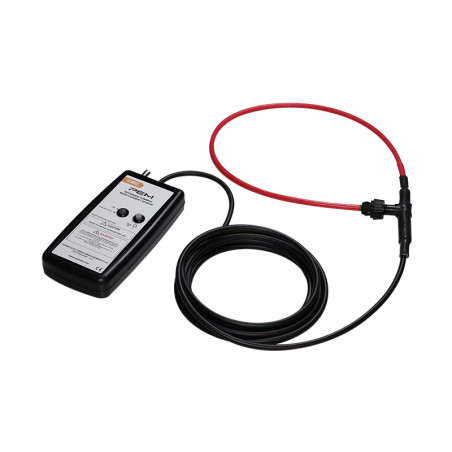

Die CMC-Serie besteht aus flexiblen, erweiterbaren Messsonden, die für Hochfrequenzstrommessungen von kapazitiven Kopplungen entwickelt wurden, welche in großen Wechselstromantriebssystemen über Welle und Lager zur Erde abfließen. CMC kann auch in anderen Anwendungen eingesetzt werden, bei denen Ströme kleiner Amplitude und hoher Frequenz gemessen werden müssen.

Hauptmerkmale

Elektrostatisch abgeschirmte Spule
Ausgezeichnete Immunität gegen Störungen durch schnelle lokale Spannungsänderungen (dV/dt) 50/60 Hz.		 Breiter Betriebstemperaturbereich
Betriebstemperaturbereich von -20°C bis +90°C.


Breite Frequenzantwort
Frequenzantwort (bei -3 dB Abfall) ≥10 MHz.

 Isolierte Spule
Spulenisolierung: 10 kV (Spitzenwert)
Anpassbare KabellängeLängere Kabel als die Standardlängen 1 m, 2,5 m und 4 m sind auf Anfrage erhältlich. Kundenspezifische Spulenlänge
Längere Spulen als die Standardlängen 300 mm, 500 mm, 700 mm und 1000 mm sind auf Anfrage erhältlich.


Erfüllt Normen

  • CE
  • EMV EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032


Technische Parameter

Modell Empfindlichkeit
[mV/A]		 Spitzenstrom
[A]		 Max. Rauschen
[mVP-P]		 Untere Frequenz-
gang
(-3dB)
[kHz]		 Untere Frequenz-
gang (<1%)
[kHz]		 Max. Anstiegsstrom
[kA/µs]		 Obere Frequenzgang
(-3dB)
[MHz]
(für 1000mm Spule)
CMC015 200.0 37.5 4.0 19.0 50.0 4.0 10.0
CMC03 100.0 75.0 4.0 6.0 15.0 8.0 10.0
CMC06 50.0 150.00 4.0 1.9 5.0 16.0 12.0



Ausgang ±7,5V für max. Spitzenstrom bei R>100kΩ (z.B. Oszilloskopeingang R=1MΩ)
Genauigkeit Abhängig von der Leiterposition innerhalb der Spule, typischerweise ±3% des Messwerts (für 5cm2 Leiter)
Linearität bis zur Stromamplitude ±0,05% des Messwerts
Kalibrierung Kalibriert auf ±0,5% des Messwerts bei mittig in der Schleife positioniertem Leiter
DC-Offset Maximal ±3mV bei T=25°C
Temperatur Spule und Kabel: -20…90°C, Integrator: 0…40°C
di/dt Werte Nachfolgend sind die maximalen di/dt-Werte aufgeführt; deren Überschreitung birgt das Risiko einer Beschädigung:
max. Spitzen-di/dt: 70kA/µs
max. Effektivwert-di/dt: 1.5kA/µs
Spulenspannung 10kV Spitzenwert - sichere Spitzenspannung gegen Erde, bestimmt durch 15kVeff, 50Hz, 60s Test.
Informationen zur Dauerverwendung unter Hochspannung erhalten Sie vom Hersteller.
Spulenumfang 500, 700, 1000 mm – größere Größen auf Anfrage möglich
Spulenquerschnitt 8,5 mm max. (14 mm mit Silikonhülle zum Schutz vor mechanischen Beschädigungen)
Kabellänge Standard 2,5 m und 4 m (Spulen- und Integratorverbindung), längere auf Anfrage erhältlich
Stromversorgung B - Standard: 4 x AA 1,5V Alkalinebatterien, typische Betriebszeit 25h R – wiederaufladbar: 4x AA 1,2 NiMH Batterien, typische Lebensdauer 10h, externe Lademöglichkeit
Ladebuchse Durchmesser 1,3 mm
(Ladegerät optional erhältlich)
Gehäuse des Elektronikmoduls Abmessungen: H=183 mm, B=93 mm, T=32 mm
Ausgang BNC
Weniger
Weiterlesen

Senden Sie eine Anfrage

Interessieren Sie sich für dieses Produkt? Benötigen Sie zusätzliche Informationen oder individuelle Preise?

Kontaktiere uns
FRAGEN SIE NACH DEM PRODUKT close
Vielen Dank für die Zusendung Ihrer Nachricht. Wir werden so schnell wie möglich antworten.
FRAGEN SIE NACH DEM PRODUKT close
Durchsuche
Senden Sie eine Anfrage

Zur Wunschliste hinzufügen

Sie müssen eingeloggt sein

Die CMC-Serie besteht aus flexiblen, erweiterbaren Messsonden, die für Hochfrequenzstrommessungen von kapazitiven Kopplungen entwickelt wurden, welche in großen Wechselstromantriebssystemen über Welle und Lager zur Erde abfließen. CMC kann auch in anderen Anwendungen eingesetzt werden, bei denen Ströme kleiner Amplitude und hoher Frequenz gemessen werden müssen.

Hauptmerkmale

Elektrostatisch abgeschirmte Spule
Ausgezeichnete Immunität gegen Störungen durch schnelle lokale Spannungsänderungen (dV/dt) 50/60 Hz.		 Breiter Betriebstemperaturbereich
Betriebstemperaturbereich von -20°C bis +90°C.


Breite Frequenzantwort
Frequenzantwort (bei -3 dB Abfall) ≥10 MHz.

 Isolierte Spule
Spulenisolierung: 10 kV (Spitzenwert)
Anpassbare KabellängeLängere Kabel als die Standardlängen 1 m, 2,5 m und 4 m sind auf Anfrage erhältlich. Kundenspezifische Spulenlänge
Längere Spulen als die Standardlängen 300 mm, 500 mm, 700 mm und 1000 mm sind auf Anfrage erhältlich.


Erfüllt Normen

  • CE
  • EMV EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032


Technische Parameter

Modell Empfindlichkeit
[mV/A]		 Spitzenstrom
[A]		 Max. Rauschen
[mVP-P]		 Untere Frequenz-
gang
(-3dB)
[kHz]		 Untere Frequenz-
gang (<1%)
[kHz]		 Max. Anstiegsstrom
[kA/µs]		 Obere Frequenzgang
(-3dB)
[MHz]
(für 1000mm Spule)
CMC015 200.0 37.5 4.0 19.0 50.0 4.0 10.0
CMC03 100.0 75.0 4.0 6.0 15.0 8.0 10.0
CMC06 50.0 150.00 4.0 1.9 5.0 16.0 12.0



Ausgang ±7,5V für max. Spitzenstrom bei R>100kΩ (z.B. Oszilloskopeingang R=1MΩ)
Genauigkeit Abhängig von der Leiterposition innerhalb der Spule, typischerweise ±3% des Messwerts (für 5cm2 Leiter)
Linearität bis zur Stromamplitude ±0,05% des Messwerts
Kalibrierung Kalibriert auf ±0,5% des Messwerts bei mittig in der Schleife positioniertem Leiter
DC-Offset Maximal ±3mV bei T=25°C
Temperatur Spule und Kabel: -20…90°C, Integrator: 0…40°C
di/dt Werte Nachfolgend sind die maximalen di/dt-Werte aufgeführt; deren Überschreitung birgt das Risiko einer Beschädigung:
max. Spitzen-di/dt: 70kA/µs
max. Effektivwert-di/dt: 1.5kA/µs
Spulenspannung 10kV Spitzenwert - sichere Spitzenspannung gegen Erde, bestimmt durch 15kVeff, 50Hz, 60s Test.
Informationen zur Dauerverwendung unter Hochspannung erhalten Sie vom Hersteller.
Spulenumfang 500, 700, 1000 mm – größere Größen auf Anfrage möglich
Spulenquerschnitt 8,5 mm max. (14 mm mit Silikonhülle zum Schutz vor mechanischen Beschädigungen)
Kabellänge Standard 2,5 m und 4 m (Spulen- und Integratorverbindung), längere auf Anfrage erhältlich
Stromversorgung B - Standard: 4 x AA 1,5V Alkalinebatterien, typische Betriebszeit 25h R – wiederaufladbar: 4x AA 1,2 NiMH Batterien, typische Lebensdauer 10h, externe Lademöglichkeit
Ladebuchse Durchmesser 1,3 mm
(Ladegerät optional erhältlich)
Gehäuse des Elektronikmoduls Abmessungen: H=183 mm, B=93 mm, T=32 mm
Ausgang BNC
