Fabricant: PEM

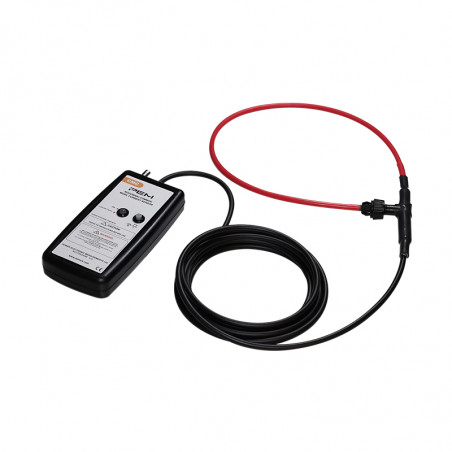

Série CMC - Mesure des courants de palier

La série CMC est composée de sondes de mesure flexibles et extensibles dédiées aux mesures de courant haute fréquence provenant des couplages capacitifs, qui dans les grands systèmes d'entraînement AC s'écoulent à la terre via l'arbre et les roulements. Le CMC peut également être utilisé dans d'autres applications où des courants de faible amplitude et haute fréquence doivent être mesurés.

Caractéristiques clés

Bobine blindée électrostatiquement
Excellente immunité aux interférences provenant des changements rapides de tension locaux (dV/dt) 50/60 Hz.		 Large plage de températures de fonctionnement
Plage de températures de fonctionnement de -20°C à +90°C.


Large bande passante
Bande passante (à une chute de -3 dB) ≥10 MHz.

 Bobine isolée
Isolation de la bobine : 10 kV (valeur de crête)
Longueur de câble personnalisableDes câbles plus longs que les standards 1 m, 2,5 m et 4 m sont disponibles – sur demande. Longueur de bobine sur mesure
Des bobines plus longues que les standards 300 mm, 500 mm, 700 mm et 1000 mm sont disponibles sur demande.


Conforme aux normes

  • CE
  • CEM EN 61326-1 2006
  • CEI 61010-1
  • CEI 61010-2-032


Paramètres techniques

Modèle Sensibilité
[mV/A]		 Courant de crête
[A]		 Max. Bruit
[mVP-P]		 Bande passante
inférieure
(-3dB)
[kHz]		 Bande passante
inférieure (<1%)
[kHz]		 Max. courant de
montée
[kA/µs]		 Bande passante supérieure
(-3dB)
[MHz]
(pour bobine 1000mm)
CMC015 200.0 37.5 4.0 19.0 50.0 4.0 10.0
CMC03 100.0 75.0 4.0 6.0 15.0 8.0 10.0
CMC06 50.0 150.00 4.0 1.9 5.0 16.0 12.0



Sortie ±7.5V pour la valeur de crête du courant max. pour R>100kΩ (ex. entrée oscilloscoque R=1MΩ)
Précision Dépend de la position du conducteur à l'intérieur de la bobine, typiquement ±3% de la lecture (pour conducteur de 5cm2)
Linéarité jusqu'à l'amplitude du courant ±0.05% de la lecture
Étalonnage Étalonné à ±0.5% de la lecture avec le conducteur positionné au centre de la boucle
Décalage DC Maximum ±3mV pour T=25°C
Température Bobine et câble: -20…90°C, intégrateur: 0…40°C
Valeurs di/dt Ci-dessous sont les valeurs maximales de di/dt, les dépasser risque d'endommagement :
max. crête di/dt: 70kA/µs
max. rms di/dt: 1.5kA/µs
Tension de la bobine 10kV valeur de crête - tension de crête sûre par rapport à la terre déterminée par le test 15kVrms, 50Hz, 60s.
Des informations sur l'utilisation continue sous haute tension peuvent être obtenues auprès du fabricant.
Circonférence de la bobine 500, 700, 1000mm – des tailles plus grandes sont possibles sur demande
Section transversale de la bobine 8.5mm max. (14mm avec manchon en silicone pour protection contre les dommages mécaniques)
Longueur du câble Standard 2.5m et 4m (connexion bobine et intégrateur), plus longs disponibles sur demande
Alimentation B - standard: 4 piles alcalines AA 1.5V, durée de fonctionnement typique 25h R – rechargeables: 4 piles AA 1.2 NiMH, durée de vie typique 10h, possibilité de charge externe
Prise chargeur diamètre 1.3mm
(chargeur disponible en option)
Boîtier du module électronique Dimensions: H=183mm, L=93mm, P=32mm
Sortie BNC
