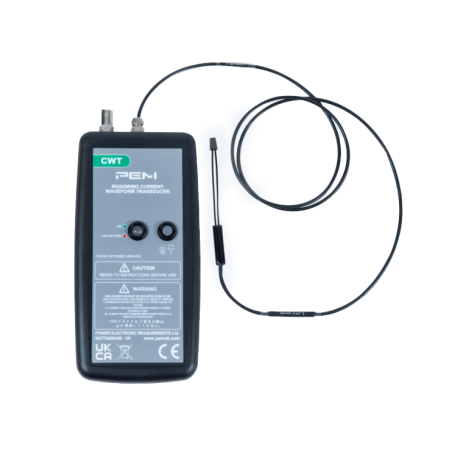

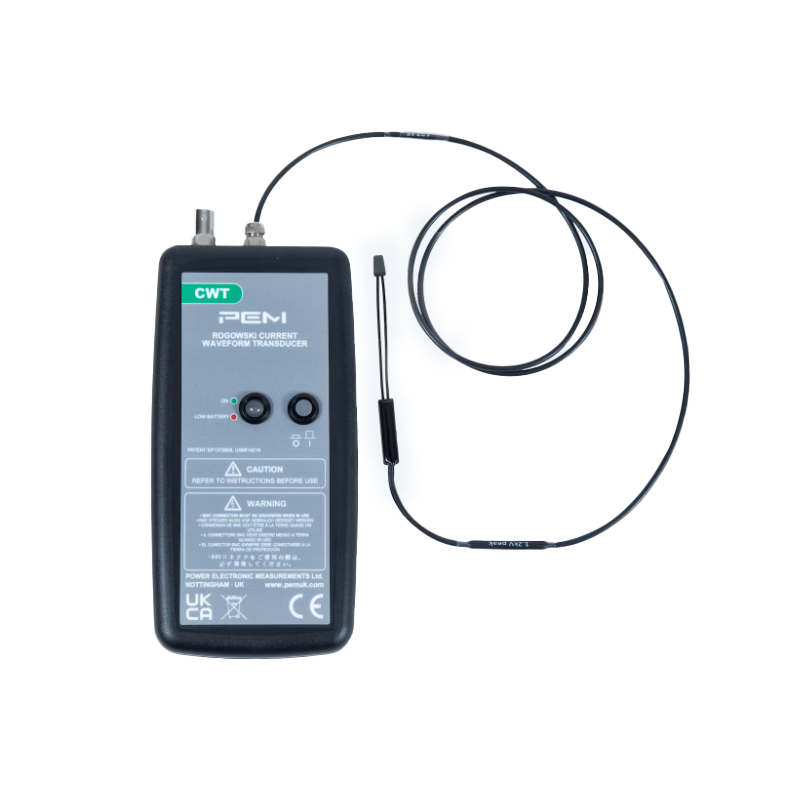

CWT ULTRA MINI-HF-F sorozat

A CWT ultra mini-HF-F sorozat a PEM eredeti CWT Ultra-mini sorozatának bővítése. Az új „villa” típusú kialakítás lehetővé teszi a Rogowski tekercs teljes méretének 55 mm-re csökkentését, ezzel korlátozva a szonda hatását a vizsgált áramkörre. Ez megkönnyíti a méréseket a sűrűn beépített teljesítményelektronikai rendszerekben. A HF változat emellett 30 MHz-re bővíti a frekvenciasávot, és vastagabb, pluszban védett 1,7 mm-es tekercset biztosít.

Főbb jellemzők

„Villa” típusú tekercs
Innovatív „villa” típusú kialakítás 55 mm-es tekercshosszal.		 Névleges áramok
Névleges áramok 60 A és 12 kA között
(csúcsértékek).

Maximális di/dt
Képesség maximális di/dt-vel működni, akár 100 kA/μs-ig.

 Vékony tekercsek és nagy szigetelés
Vékony tekercsek 1,7 mm keresztmetszeti átmérővel 1,2 kV szigeteléshez (csúcsérték).
Választható kábelhossz
Hosszabb kábelek is kaphatók, mint a standard 1 m – kérésre.		 Egyedi tekercshossz
Kérésre a standard 55 mm-nél hosszabb tekercsek is kaphatók.



Alkalmazások

  • Félvezető eszközök kapcsolási hullámformái.
  • Kapcsolóáram hullámformái teljesítményelektronikai áramkörökben, pl.:
  • MOSFET vagy IGBT akár TO-247-hez hasonló kis tokozásban is. Teljesítményveszteség mérése félvezetőkben.
  • Áramok felügyelete kis induktorokban, kondenzátorokban, snubber áramkörökben stb.
  • Kis váltakozó áramok mérése nagy egyenáramok jelenlétében (pl. kondenzátor hullámosságának felügyelete).
  • Nagyfrekvenciás szinuszos, impulzusos vagy tranziens áramok mérése
    az hálózati frekvenciától a rádiófrekvenciás (RF) tartományig.



Megfelel a szabványoknak

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032


Műszaki paraméterek

Kimenet ±6V max. csúcsáramhoz R>100kΩ esetén (ajánlott oszcilloszkóp bemeneti ellenállása R=1MΩ)
Pontosság

Kalibrálva ±0,2% pontossággal, ha a vezető a Rogowski tekercs hurok közepén van.
A vezető pozíciója a tekercsben (5 mm átmérőjű vezető esetén) – tipikusan ±2% pontosság.
Linearitás áramamplitúdóig ±0,05% leolvasás
DC Offset Maximum ±3mV T=25°C esetén
Hőmérséklet Tekercs és kábel: -40…125°C, integrátor: 0…40°C
Tekercsfeszültség 1,2 kV (csúcsérték) – 1,7 mm vastagságú tekercs.
Tekercs kerülete 55 mm – kérésre nagyobb méretek is lehetségesek
Tápellátás

B - standard: 4 x AA 1,5V alkáli elemek, tipikus üzemidő 25h
R – újratölthető: 4x AA 1,2 NiMH elemek, tipikus élettartam 10h, külső töltés lehetséges
Kimenet BNC



Modell Érzékenység (mV/A) Max áram (A) Maximális
zaj (mVp-p)		 Droop* (%/ms) Sávszélesség
átvitel
LF (-3dB) (Hz)		 Maximális
áram emelkedési
di/dt (kA/μs)		 Sávszélesség
átvitel (-3dB)
Sávszélesség (MHz)
55 mm
CWTUMHF-F/03 100 60 20 85 150 4.0 30
CWTUMHF-F/06 50 120 15 78 100 8.0 30
CWTUMHF-F/1 20 300 15 53 50 20 30
CWTUMHF-F/3 10 600 15 19 20 40 30
CWTUMHF-F/6 5.0 1200 15 9.3 10 80 30
CWTUMHF-F/15 2.0 3000 12 4.6 5.0 100 30
CWTUMHF-F/30 1.0 6000 12 2.4 2.6 100 30
CWTUMHF-F/60 0.5 12000 12 1.2 1.2 100 30

* - A kimeneti jel százalékos esése téglalap alakú hullámforma esetén
