Gyártó: Phase 3 Connectors ltd

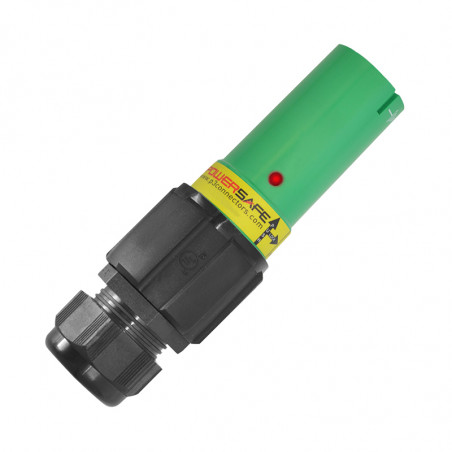

POWERSAFE - Powerlock típusú csatlakozók

Megbízható Powerlock csatlakozók

A Powerlock típusú csatlakozókat nagy áramok (akár 800A) továbbítására használják mobil eszközökhöz. Leggyakrabban aggregátorokban, elosztókban, transzformátorokban, valamint szélerőművekben és naperőművekben alkalmazzák. A Powerlock csatlakozók mechanikai védelemmel és színkódolással rendelkeznek, hogy megakadályozzák a kábelek helytelen bekötését. A foglalat és a dugó szigetelt érintkezői megakadályozzák az áram alatt álló részek véletlen megérintését.

A Powerlock csatlakozók használatának előnyei

  • maximális üzemi áram 800A
  • színkódolt és mechanikusan védett a kábelek hibás bekötésének elkerülése érdekében
  • nehéz gyúlékony (UL94-V0)
  • zárómechanizmus, amely megakadályozza a terhelés alatt véletlen szétkapcsolást
  • a foglalat és dugó szigetelt érintkezői megakadályozzák az áram alatt álló részek véletlen megérintését
  • IP67-es védettségi fokozat
  • lehetőség 25mm²-től 300mm²-ig terjedő vezeték bekötésére, valamint préselt vagy csavaros érintkező választása
  • többszörös érintkezőfelület
  • ütésálló burkolat
  • magas hőállóságú anyagok
  • integrált kábelfeszültség-mentesítő rendszer
  • metrikus szabvány szerinti kábelbevezetők
  • speciális szerszámok nélkül szerelhető
  • gumi fogantyú a könnyebb összekapcsolás és ütésvédelem érdekében
  • gumi védősapkák a leválasztott csatlakozók nedvesség, szennyeződés és kopás elleni védelmére



Műszaki adatok

Érintkezők száma 1
Üzemi áram Akár 800A
Impulzus áram 75kA
Rövidzárlati áram Akár 35,5kA
Vezeték bekötése 25mm²-től 300mm²-ig
Érintkező típusa Csavaros vagy préselt
Csatlakoztatás módja Bajonettzár
Üzemi feszültség 1000V AC
Maximális földelő feszültség 2kV AC / 3kV DC
Átütési feszültség 9,5kV DC / AC
Szigetelési ellenállás >5MΩ
Védettségi fokozat IP67
Áramütés elleni védelem IP2X
Gyulladási osztály UL94-V0
Bekapcsolási/kikapcsolási ciklusok száma >500
Burkolat anyaga Magas hőállóságú termoplasztikus anyag
Érintkező bevonat Ezüst



Nemzetközi színkódolási szabványok (csatlakozó színe)

Régió E N L1 L2 L3
Egyesült Királyság (hagyományos) Zöld Kék Barna Fekete Szürke
Európa és Egyesült Királyság (harmonizált) Zöld Fekete Piros Sárga Kék
Ausztrália Zöld Fekete Piros Fehér Kék
USA Zöld Fehér Fekete Piros Kék

Típus Vezetékjelölés Szín Csatlakozó típusa Vezeték keresztmetszet Kábelbevezető - átmérőtartomány
LS = hordozható aljzat
LD = hordozható dugó
PS = panelaljzat
PD = paneldugó		 E = védővezeték
N = nullavezeték
1 = fázisvezeték 1
2 = fázisvezeték 2
3 = fázisvezeték 3		 GN = zöld
BL = kék
BN = barna
BK = fekete
GY = szürke
R = piros
Y = sárga
W = fehér		 S = csavaros érintkező
C = préselt érintkező
T5 = 500A panel szerelés
T8 = 800A panel szerelés		 120 = 120mm²
150 = 150mm²
185 = 185mm²
240 = 240mm²
300 = 300mm²		 M40S = 15 - 23mm
M40A = 19 - 28mm
M40B = 22 - 32mm
M50 = 30 - 38mm

Kínálatunkban megtalálhatóak sínes csatlakozók is.
