Producător: Phase 3 Connectors ltd

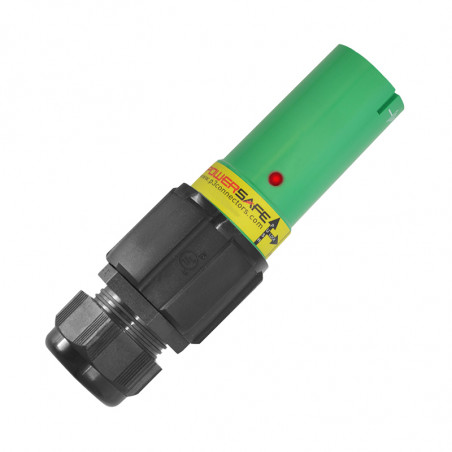

Conectori tip Powerlock

Conectori Powerlock de încredere

Conectorii de tip Powerlock sunt folosiți pentru transmiterea curenților mari (până la 800A) către echipamente mobile. Cel mai frecvent sunt utilizați în generatoare, tablouri de distribuție, transformatoare, precum și în centrale eoliene și solare. Conectorii Powerlock au protecție mecanică și codificare pe culori pentru a preveni erorile la conectarea cablurilor. Contactele izolate ale prizei și mufa elimină riscul atingerii accidentale a părților sub tensiune.

Avantajele utilizării conectorilor Powerlock

  • curent de lucru maxim 800A
  • codificare pe culori și protecție mecanică pentru a preveni erorile la conectarea cablurilor
  • material ignifug (UL94-V0)
  • mecanism de blocare care împiedică deconectarea accidentală sub sarcină
  • contacte izolate ale prizei și mufei care previn atingerea accidentală a părților sub tensiune
  • grad de protecție IP67
  • posibilitatea conectării conductorului de la 25mm² până la 300mm² și alegerea între clemă sertizată sau cu șurub
  • suprafață de contact multipunct
  • carcasă rezistentă la impacturi
  • rezistență ridicată la temperatură a materialelor utilizate
  • sistem integrat care elimină tensiunile din cablu
  • introduceri de cablu conforme cu standardul metric
  • nu sunt necesare unelte speciale pentru montaj
  • mâner de cauciuc pentru ușurința conectării și protecție la șocuri
  • capace de protecție din cauciuc pentru protejarea conectorilor deconectați împotriva umezelii, murdăriei și abraziunii



Date tehnice

Număr de contacte 1
Curent de lucru Până la 800A
Curent de impuls 75kA
Curent de scurtcircuit Până la 35,5kA
Conectarea conductorului De la 25mm² până la 300mm²
Tipul clemei Cu șurub sau sertizată
Metoda de conectare Blocare cu baionetă
Tensiune de lucru 1000V AC
Tensiunea maximă de împământare 2kV AC / 3kV DC
Tensiunea de rupere 9,5kV DC / AC
Rezistența izolației >5MΩ
Grad de protecție IP67

Protecție împotriva electrocutăriiIP2XInflamabilitateUL94-V0Număr de cicluri de conectare/deconectare>500Materialul carcaseiMaterial termoplastic rezistent la temperaturi înalteAcoperirea contactelorArgint



Standardele internaționale de codificare pe culori (culoarea conectorului)

Regiune E N L1 L2 L3
Marea Britanie (tradițional) Verde Albastru Maro Negru Gri
Europa și Marea Britanie (armonizat) Verde Negru Roșu Galben Albastru
Australia Verde Negru Roșu Alb Albastru
SUA Verde Alb Negru Roșu Albastru

Tip Marcaj conductor Culoare Tip conector Secțiune conductor Glandă cablu - interval diametre
LS = priză portabilă
LD = mufă portabilă
PS = priză de panou
PD = mufă de panou		 E = conductor de protecție
N = conductor neutru
1 = conductor fază 1
2 = conductor fază 2
3 = conductor fază 3		 GN = verde
BL = albastru
BN = maro
BK = negru
GY = gri
R = roșu
Y = galben
W = alb		 S = clemă cu șurub
C = clemă sertizată
T5 = montaj panou 500A
T8 = montaj panou 800A		 120 = 120mm²
150 = 150mm²
185 = 185mm²
240 = 240mm²
300 = 300mm²		 M40S = 15 - 23mm
M40A = 19 - 28mm
M40B = 22 - 32mm
M50 = 30 - 38mm

În oferta noastră găsești și conectori șină.
