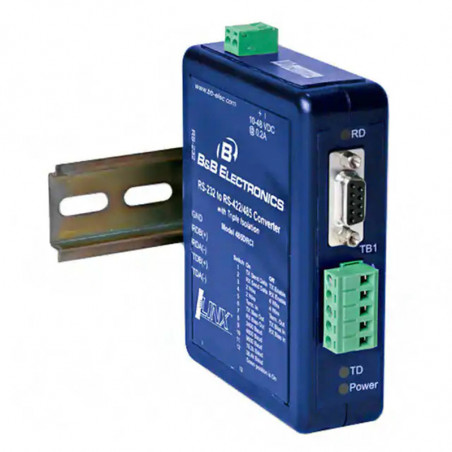

Konverteris RS232-RS422/RS485-sustiprintas variantas-DIN bėgiai-485DRCI

- Duomenų perdavimo greitis iki 115,2 Kbps

- Maitinimo įtampos diapazonas: 10–48 VDC

- Platus darbinės temperatūros diapazonas

- 3 krypčių 2000 V optinė izoliacija

- Atitinka Modbus ASCII/RTU reikalavimus

- Sertifikuota UL 1 klasės 2 skyriaus atitiktimi

„Ilinx™485DRCI“ yra mūsų aukščiausios kokybės RS-232 į RS-422/485 keitiklis. Sukurtas reiklioms pramonės reikmėms, keitiklis yra UL sąraše ir sertifikuotas naudoti 1 klasės, 2 skyriaus aplinkoje.

Ant DIN bėgelio montuojamas keitiklis optiškai izoliuoja ir konvertuoja vienpusius RS-232 signalus pusiau dupleksiniu režimu į subalansuotus RS-422/485 signalus iki 115,2 Kbps greičiu. Be optinės izoliacijos, įrenginys turi viršįtampių slopinimo funkciją RS-422/485 linijose. Kadangi keitiklyje integruota automatinio duomenų siuntimo valdymo (ASDC) grandinė, jam RS-485 režimu nereikia programinės įrangos pasisveikinimo valdymo. Nuimami maitinimo ir RS-422/485 signalų gnybtų blokai supaprastina laidyną. Įrenginys veikia su 10–48 V nuolatinės srovės maitinimo šaltiniu, izoliuotu nuo įžeminimo visose duomenų ir signalų linijose. Konfigūraciją supaprastina 12 padėčių DIP jungiklis keitiklio apačioje.

Atminkite, kad kalbant apie patikimą ryšį sudėtingoje pramoninėje aplinkoje, geriausias pasirinkimas yra „B[&]B Electronics“ „Ilinx™“ keitikliai ir izoliatoriai.


Specifikacijos

Nuosekliojo ryšio technologija
RS-232
TD, RD, Įžeminimas
RS-485 2 laidų
Duomenų A(-), Duomenų B (+), Įžeminimas
RS-422/485 4 laidų
TDA(-), TDB(+), RDA (-), RDB(+), Įžeminimas
RS-232 PLN
DB9 lizdas (DCE)
RS-422/485 PLN
Nuimamas gnybtų blokas, nuo 28 iki 14 AWG
Perdavimo greitis
Nuo 1,2 iki 115,2 Kbps
Izoliacija
2000 V, 3 krypčių (įėjimas, išėjimas, maitinimas)
Apsauga nuo viršįtampių
Didžiausia galios išsklaidymas 600 W Atsako laikas
Pramoninė magistralė
MODBUS ASCII / RTU
Maitinimas
Šaltinis
Išorinis
Įėjimo įtampa
10–48 VDC
Energijos suvartojimas
960 mW
Jungtis
Jungtis
Nuimamas gnybtų blokas, 28–14 AWG
Mechaninės specifikacijos
LED indikatoriai
Siuntimas, priėmimas ir maitinimas
Matmenys
11,4 x 3,3 x 12,4 cm
Korpusas
35 mm, DIN tvirtinimas, plastikinis, IP30
Svoris
204,12 g
Darbo aplinka
Darbinė temperatūra
-40–80 °C
Laikymo temperatūra
-40–85 °C
Darbinė drėgmė
0–95 % be kondensacijos
Atitiktis reglamentams
Patvirtinimai
FCC, CE, cUL, 1 klasė, 2 skyrius
UL failo Nr.
E222870 (C1 D2 E245458)
Vidutinis laikas tarp
254617
Vidutinio laiko tarp apskaičiavimo metodas
Patikimumo prognozavimas pagal dalių skaičių
1 klasės, 2 skyriaus laidai
Tipas
Tik varinė viela
Dydis
28–14 AWG
Temperatūra
105 °C – minimali
Užspaudimo sukimo momentas
0,5 Nm (niutonmetrai)
Pakuotės turinys

• Pramoninis RS-232 į RS-422/485 keitiklis, modelis 485DRCI
• Duomenų lapas
• Maitinimo gnybtų blokas (sumontuotas)
• RS-422/485 gnybtų blokas (sumontuotas)
Jei trūksta Jei kuris nors komponentas yra pažeistas arba sugedęs, susisiekite su „B[&B Electronics“, kad jį pakeistų.

Specialios atsargumo priemonės 1 klasei, 2 daliai Aplinkos

Specialios įrengimo ir naudojimo instrukcijos 1 klasės, 2 skyriaus aplinkoje.
1. Maitinimo ir įvesties / išvesties (I/O) laidai turi atitikti 1 klasės, 2 skyriaus laidų išjungimo metodus [Nacionalinio elektros kodekso, NFPA70, 501.10(B) straipsnis] ir vietinius jurisdikciją turinčios institucijos kodeksus.
2. ĮSPĖJIMAS – SPROGIMO PAVOJUS: KOMPONENTŲ KEITIMAS GALI RIBOTI TINKAMUMĄ 1 KLASĖS, 2 ​​SKYRIAUS TAIKYMAMS.
3. ĮSPĖJIMAS – SPROGIMO PAVOJUS SPROGIMO PAVOJUS: JEI ĮRANGA ĮRENGTA PAVOJINGOJE ZONOJE, PRIEŠ KEISKITE ARBA JUNGDAMI MODULIUOS, IŠJUNKITE MAITINIMĄ.
4. ĮSPĖJIMAS – SPROGIMO PAVOJUS: NEATSJUNKITE ĮRANGOS, KOL MAITINIMAS NEBUS IŠJUNGTAS ARBA KOL NESATE ĮSITIKINKĘ, KAD ĮRENGIMAS VIETA YRA UŽ PAVOJINGOS ZONOS.
5. ĮSPĖJIMAS – ŠI ĮRANGA TINKA NAUDOTI 1 KLASĖS, 2 ​​SKYRIAUS, A, B, C IR D GRUPIŲ ARBA NEKLUSIFIKUOTOSE VIETOVĖSE.

Priekinis skydelis

Pramoninis RS-232 į RS-422/485 keitiklis

1
Maitinimo gnybtas
2 padėčių, keičiamas
2
2
Raudonas priėmimo šviesos diodas, mirksi, kai gaunami RS-422/485 duomenys
3
DB9 F
RS-232 (Duomenų kabelių įranga [DCE])
4
Spaustukas 422/485
5 padėčių, keičiamas
5
TD šviesos diodas
Raudonas perdavimo šviesos diodas mirksi, kai siunčiami RS-422/485 duomenys.
6
Maitinimo šviesos diodas
Raudonas šviesos diodas šviečia, kai maitinimas įjungtas.
7
Segmentų jungiklis
12 padėčių
Segmentų jungiklis (SW1)

Pramoninis RS-232 į RS-422/485 keitiklio segmentų jungiklis (SW1)
Poz. Įjungta Išjungta
1 RS-485 RS-422
2 Pusiau dvipusis Pilnas dvipusis
3 2 laidų 4 laidų
4 2 laidų 4 laidų
5 Įvesties įkrova Išvesties užbaigimas
6 TX poliškumo įvestis TX poliškumo išvestis
7 RX poliškumo įvestis RX poliškumo išvestis
8 2400 baudų
9 4800 baudų
10 9600 baudų
11 19,2 kilobodų
12 38,4 kilobaudo


RS-232 DB9F (Duomenų perdavimo įranga [DCE])
RS-232 DB9F (Duomenų perdavimo įranga [DCE])

Kištukas Signalas Kryptis
1 Žemyn nukreipto signalo detektorius (DCD)
2 Duomenų priėmimas (RD) IŠVESTIS
3 Siunčiami duomenys (TD) ĮVESTIS
4 DTE perdavimo įrangos (DTR) parengtis ---
5 Signalo kabelio įžeminimas (SG) ---
6 DCE ryšio įrangos parengtis (DSR) ---
7 Siuntimo užklausa (RTS) ---
8 Laisvai siunčiama (CTS) ---
9 Žiedo indikatorius (RI) ---

1. DB9 moteriškoji jungtis yra DCE duomenų perdavimo įranga.
2. 2 kontaktas (RD) yra keitiklio RS-232 duomenų išvestis.
3. 3 kontaktas (TD) yra keitiklio RS-232 duomenų įvestis.
4. 1, 4 ir 6 kontaktai (DCD, DTR ir DSR) yra viduje sujungti trumpikliais.
5. 7 ir 8 kontaktai (RTS ir CTS) yra viduje sujungti trumpikliais.

RS-422/485 gnybtų juosta

Gnybtas RS-485 2 laidų RS-422/485 4 laidų
A Įžeminimas Įžeminimas
B Duomenys B(+) RDB(+)
C Duomenys A(-) RDA(-)
D TDB(+)
E ... TDA(-)


Tvirtinimas ant DIN bėgelio

Tvirtinimas ant DIN bėgelio

1. DIN laikiklio viršų uždėkite kampu ant DIN bėgelio viršaus.
2. Sulygiuokite keitiklį taip, kad jis būtų lygiagretus DIN bėgeliui.
3. Užfiksuokite DIN laikiklio apačią ant bėgelio.

RS-422/485 - perdavimo greitis / delsa


Nustatoma jungikliu

Perdavimo greitis (Kbps) SW1 8 SW1 9 SW1 10 SW1 11 SW1 12 Laukimo laikas (ms)
2,4 Įjungta Išjungta Išjungta Išjungta Išjungta 4,16
4,8 Išjungta Įjungta Išjungta Išjungta Išjungta 2,08
9,6 Išjungta Išjungta Įjungta Išjungta Išjungta 1,04
19,2 Išjungta Išjungta Išjungta Įjungta Išjungta 0,580
38,4 Išjungta Išjungta Išjungta Išjungta Įjungta 0,260


Nustatoma su rezistoriumi

Perdavimo greitis (Kbps) SW1-8 iki 12 R-11 reikšmė Laukimo laikas (ms)
1,2 Išjungta 820 KQ 8,33
57,6 Išjungta 16 KQ 0,176
115,2 Išjungta 8,2 KQ 0,087

1. Iš anksto nustatyti perdavimo greičiai nustatomi naudojant SW1 8–12 pozicijas.
2. Rezistorių nustatyti perdavimo greičiai apibrėžiami įterpiant skylinę rezistorių (R-11) į spausdintinę plokštę.
3. ĮSPĖJIMAS – SPROGIMO PAVOJUS: KOMPONENTŲ PAKEITIMAS GALI PAKEISTI TINKAMUMĄ 1 KLASĖS, 2 ​​SKYRIAUS TAIKYMAMS.

RS-485 2 laidų


RS-485 2 laidų
Segmentų jungiklis SW-1
Segmentų jungiklis SW-1

1 2 3 4 5 6 7
Įjungta Įjungta Įjungta X Y Z

8–12 POZICIJOS NAUDOJAMOS PERDAVIMO GREITIMUI NUSTATYTI.

1. Atlaisvinkite varžtus, kad atidarytumėte laidų gnybtus A, B ir C.
2. Įkiškite 2 laidų RS-485 signalo laidus. Gnybtų plokštė priima 28–14 AWG dydžio laidus.
3. Priveržkite varžtus, kad uždarytumėte laidų gnybtus. Įsitikinkite, kad gnybtai tvirtai laiko laidus. Tačiau neperveržkite. 1 klasės, 2 skyriaus instaliacijoms įsitikinkite, kad laidai atitinka specialias saugos atsargumo priemones ir specifikacijų lentelę.
4. Sukonfigūruokite segmentinį jungiklį keitiklio apačioje 2 laidų RS-485 veikimui (žr. aukščiau).

X. ĮJUNGTA = Apkrovos ĮVESTIS
IŠJUNGTA = Apkrovos IŠVESTIS
Y. ĮJUNGTA = TX Poslinkio ĮVESTIS
IŠJUNGTA = TX Poslinkio IŠVESTIS
IŠJUNGTA = RX Poslinkio ĮVESTIS
IŠJUNGTA = RX Poslinkio IŠVESTIS

Įrengimo pastabos:
• 2 laidų režimu B kaištis prijungiamas prie D kaiščio, o C kaištis – prie E kaiščio, naudojant segmentinius jungiklius SW1-3 ir SW1-4.
• Jei reikalinga apkrova, tarp D ir E kaiščių galima įdėti 120 Ω rezistorių, nustatant SW1-5 į ON padėtį.
• Šis keitiklis turi įmontuotą 1,2 KΩ rezistorių aukštyn/žemyn nukreipiantys poslinkio rezistoriai. Norėdami panaudoti šį poslinkį, nustatykite SW1-6 ir SW1-7 į padėtį ON.
• „B[&B Electronics RS-485“ taikymo pastaboje pateikiama daugiau informacijos apie apkrovą ir poslinkį. Šis informacinis dokumentas yra mūsų svetainėje.

RS-485 4 (pilnas dvipusis)


RS-485 4 (pilnas dvipusis)

SW-1 segmentinis jungiklis
SW-1 segmento jungiklis
1
2
3
4
5
6
7
Įjungta Išjungta Išjungta X Y Z
8–12 POZICIJOS NAUDOJAMOS PERDAVIMO GREITIMUI NUSTATYTI
  1. Atlaisvinkite varžtus, kad atidarytumėte A, B, C, D ir E laidų gnybtus.
  2. Įdėkite 4 laidų RS-485 signalo laidus. Gnybtų plokštė priima 28–14 AWG dydžio laidus.
  3. Priveržkite varžtus, kad uždarytumėte laidų gnybtus. Įsitikinkite, kad gnybtai tvirtai laiko laidus. Tačiau neperveržkite. 1 klasės, 2 skyriaus instaliacijoms įsitikinkite, kad laidai atitinka specialias saugos atsargumo priemones ir specifikacijų lentelę.
  4. Konfigūruokite segmento jungiklį keitiklio apačioje 2 laidų RS-485 veikimui (žr. aukščiau).

X. ĮJUNGTA = Apkrovos ĮVESTIS
IŠJUNGTA = Apkrovos IŠVESTIS
Y. ĮJUNGTA = TX Poslinkio ĮVESTIS
IŠJUNGTA = TX Poslinkio IŠVESTIS
Z. ĮJUNGTA = RX Poslinkio ĮVESTIS
IŠJUNGTA = RX Poslinkio IŠVESTIS

Įrengimo pastabos:
• Jei reikalinga apkrova, tarp D ir E kontaktų galima įdėti 120 Ω rezistorių, nustatant SW1-5 į ON padėtį.
• Šis keitiklis turi įmontuotus 1,2 KΩ pakėlimo/nuleidimo poslinkio rezistorius. Norėdami panaudoti šį poslinkį, nustatykite SW1-6 ir SW1-7 į padėtį ON.
• Daugiau informacijos apie apkrovą ir poslinkį pateikiama „B[&B Electronics RS-485“ taikymo pastaboje. Šis informacinis dokumentas yra mūsų svetainėje.

RS-422 (pilno dvipusio ryšio)


RS-422 (pilno dvipusio ryšio)

Segmentų jungiklis SW-1
Segmentų jungiklis SW-1

1 2 3 4 5 6 7
Išjungta Išjungta Išjungta Išjungta X Y Z
8–12 POZICIJOS NAUDOJAMOS PERDAVIMO GREITIMUI NUSTATYTI.
  1. Atlaisvinkite varžtus, kad atidarytumėte A, B, C, D ir E kabelių gnybtus.
  2. Įkiškite RS-422 signalo kabelius. Gnybtų plokštė priima 28–14 AWG dydžio laidus.
  3. Priveržkite varžtus, kad uždarytumėte laidų gnybtus. Įsitikinkite, kad gnybtai tvirtai laiko laidus. Tačiau neperveržkite. 1 klasės, 2 skyriaus instaliacijoms įsitikinkite, kad laidai atitinka specialias saugos atsargumo priemones ir specifikacijų lentelę.
  4. Konfigūruokite segmentinį jungiklį keitiklio apačioje 2 laidų RS-485 veikimui (žr. aukščiau).

X. ĮJUNGTA = Apkrovos ĮVESTIS
IŠJUNGTA = Apkrovos IŠVESTIS
Y. ĮJUNGTA = TX Poslinkio ĮVESTIS
IŠJUNGTA = TX Poslinkio IŠVESTIS
Z. ĮJUNGTA = RX Poslinkio ĮVESTIS
IŠJUNGTA = RX Poslinkio IŠVESTIS

Pastabos dėl įrengimo:
• Jei reikalinga apkrova, tarp D ir E kontaktų galima įdėti 120 Ω rezistorių, nustatant SW1-5 į ON padėtį.
• Šis keitiklis turi įmontuotus 1,2 KΩ pakėlimo/nuleidimo poslinkio rezistorius. Norėdami panaudoti šį poslinkį, nustatykite SW1-6 ir SW1-7 į padėtį ON.
• „B[&B Electronics RS-485“ taikymo pastaboje pateikiama daugiau informacijos apie apkrovą ir poslinkį. Šį informacinį dokumentą galite rasti mūsų svetainėje.

Maitinimo šaltinis


1. Atlaisvinkite varžtą, kad atidarytumėte gnybtų bloko gnybtų spaustuką.
2. Įkiškite maitinimo laidą. Terminalas priima 28–14 AWG laidus.
3. Priveržkite varžtą, kad pritvirtintumėte terminalo spaustuką prie gnybtų bloko. Įsitikinkite, kad spaustukas tvirtai laiko laidą. Tačiau neperveržkite. 1 klasės, 2 skyriaus instaliacijoms įsitikinkite, kad laidai atitinka specialių saugos priemonių ir specifikacijų lentelę.

Atgalinio ryšio bandymas

Atgalinio ryšio bandymas
Segmentinis jungiklis SW-1
Segmentinis jungiklis SW-1

1 2 3 4 5 6 7
On Off Off Off OFF OFF Off
POSITIONS 8 TO 12 ARE USED TO SET THE SCROLL RATE
