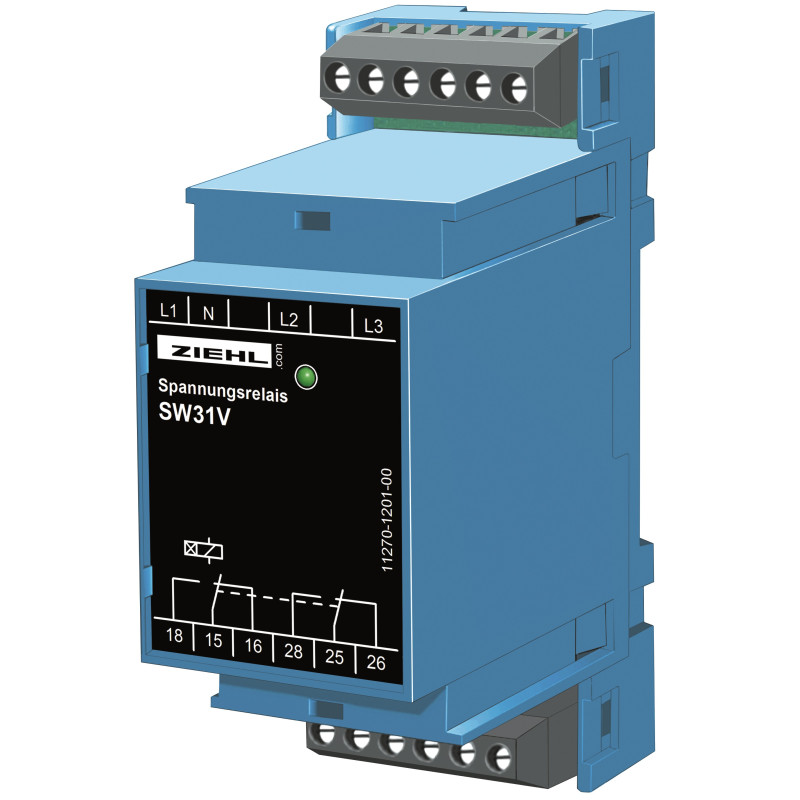

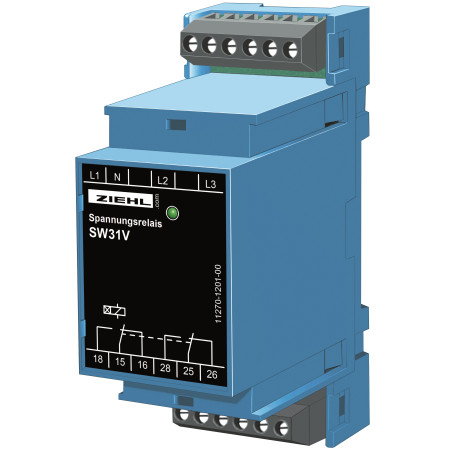

SW31V - Įtampos relė 3 fazių tinklams - S222281

Šiuolaikiniai elektros skirstomieji įrenginiai, skirti energijos gamybai ir paskirstymui, apdorojimo ir apdorojimo mašinoms bei įvairioms kitoms pavaroms, paprastai turi matavimo ir valdymo inžinerinius prietaisus.

Tačiau naudojant tokius įrenginius reikia, kad tiekiama tinklo įtampa tik nežymiai skirtųsi nuo vardinės vertės, nes kitaip nepasiekiamas reikiamas matavimų tikslumas arba įjungimo signalas, arba dėl viršįtampių sunaikinami pasroviui esantys įrenginiai.

SW serijos įtampos monitoriai iš trijų pagrindinių ZIEHL nuolatinės srovės, nuolatinės įtampos monitorių. žemos įtampos ir (arba) viršįtampių tinklus. Jei vardinė įtampa nukrypsta nuo įvairių reikšmių, kurių, atsižvelgiant į vartotoją, neleidžiama sumažinti, reikia atjungti susijusią sistemą arba bent jau optiškai arba akustiškai įspėti operatorių.

Kai įjungiama tinklo įtampa, integruota relė paima, jei nėra stebimam tinklui iš anksto nustatyta įtampos vertė. Jei nustatyta riba viršijama, relė paleidžiama. SW tipo įtampos monitoriai atitinka III klasės reikalavimus. VDE 0435 303 dalis, par. 4.8.2, statinėms matavimo relėms (SMR).

Pemtos įtampos monitoriai (?), skirti trifaziams srovės tinklams su N ir kintamos įtampos tinklais. Perjungimo taškas yra maždaug. 80% UNom. Histerezė yra apytiksliai. 5 proc. 3 fazių įtampa matuojama nulinio laidininko atžvilgiu. Žalias šviesos diodas rodo, kad įrenginys paruoštas techninei priežiūrai. Esant per žemai įtampai (<80 %), relė (2 perjungimo kontaktai) atleidžiama ir užgęsta žalias šviesos diodas. Korpusą galima užsegti ant 35 mm montavimo bėgių ir puikiai tinka montuoti paskirstymo spintelėse.

Savybės

• Trifazių srovės tinklų 3 AC 400 V stebėjimas su nuliniu laidininku
• Kintamosios srovės tinklų stebėjimas AC 23 L1/2/3)
• Savo maitinimo šaltinio stebėjimas
• Perjungimo taškas fiksuotas 80 %
• Išėjimo relė 2 perjungimo kontaktai
• Korpusas montuojamas ant skydo, 35 mm pločio
