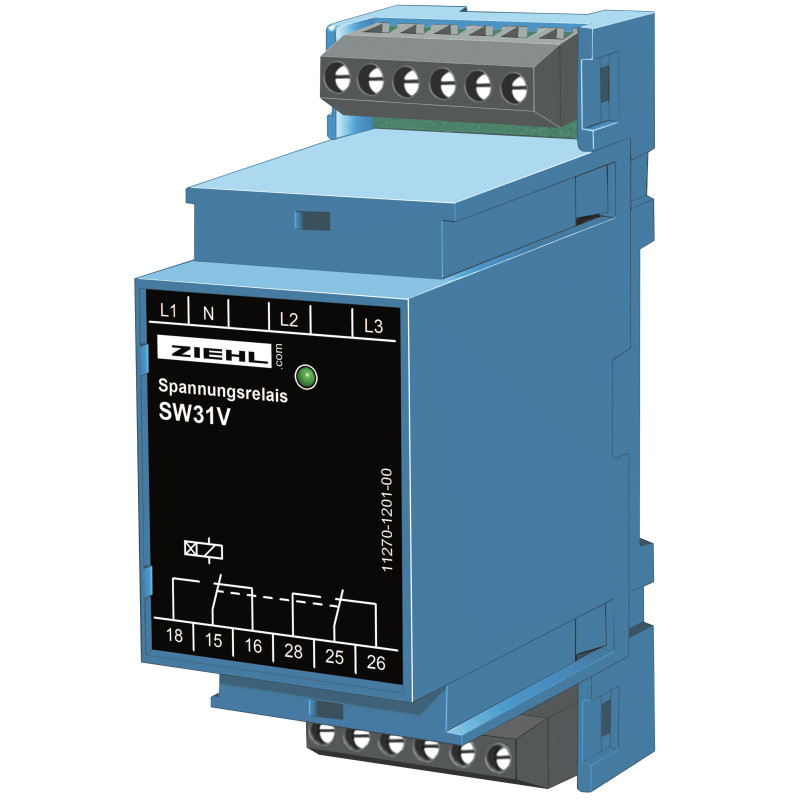

SW31V - Напонски релеј за 3-фазне мреже - S222281

<п>Савремени електрични разводни уређаји за производњу и дистрибуцију енергије, за машине за обраду и обраду и за разне друге погоне обично су опремљени мерним и управљачким уређајима. </п><п>Међутим, употреба оваквих уређаја захтева да доведени мрежни напон одступа само незнатно од номиналне вредности јер се у супротном потребна прецизност мерења или активирајући сигнал не постижу, или су низводне јединице уништене пренапоном.</п><п>СВ серија се користе монитори напона једносмерног наизменичног напона у три фазе за праћење наизменичне струје од ЗИЕХЛ-а. мреже за поднапон и/или пренапон. Ако номинални напон одступа за различите вредности које, у зависности од потрошача, није дозвољено да се поткопају, укључени систем треба да се искључи, или барем оператер треба да буде оптички или звучно упозорен.</п><п>Када се примени мрежни напон, интегрисани релеј се укључује ако унапред подешена вредност напона није под надзором мреже. Ако је подешено ограничење подрешено, релеј се отпушта. Монитори напона типа СВ усаглашени су са класом ИИИ према ВДЕ 0435 Део 303, пара. 4.8.2, за статичке мерне релеје (СМР).</п><п>Монитори поднапона (?) за трофазне струјне мреже са Н и мрежама наизменичног напона. Тачка укључивања лежи на прибл. 80% УНом. Хистереза је прибл. 5%. Напони 3 фазе се мере у односу на неутрални проводник. Зелени ЛЕД индикатор показује да је јединица спремна за сервис. Током поднапона (<80%), релеј (2 променљива контакта) се ослобађа и зелена ЛЕД лампица се гаси. Кућиште се може причврстити на монтажне шине од 35 мм и савршено је погодно за уградњу у разводне ормане.</п><п>Карактеристике</п><ул><ли>Надгледање мрежа трофазне струје 3 АЦ 400 В са неутралним проводником</ли><ли>Надгледање мрежа наизменичне струје (улаз наизменичне струје 230 В за повезивање) Л1/2/3)</ли><ли>Надгледање сопственог напајања</ли><ли>Уклопна тачка фиксна 80%</ли><ли>Излазни релеј 2 преклопна контакта</ли><ли>Кућиште монтирано на панел, ширине 35 мм</ли></ул>
