SW31V - Przekaźnik napięciowy dla sieci trójfazowych - S222281

Nowoczesne rozdzielnice elektryczne do wytwarzania i dystrybucji energii, do maszyn do obróbki i przetwarzania oraz do różnych innych napędów są zazwyczaj wyposażone w urządzenia pomiarowe i kontrolno-pomiarowe.

Jednakże zastosowanie takich urządzeń wymaga, aby napięcie sieciowe odbiegało tylko nieznacznie od wartości znamionowej, ponieważ w przeciwnym razie nie zostanie osiągnięta wymagana dokładność pomiarów lub sygnału wykonawczego, lub urządzenia podłączone do nich zostaną zniszczone przez przepięcie.

Monitory napięcia serii SW firmy ZIEHL służą do monitorowania napięcia sieciowego w sieciach prądu stałego, przemiennego i trójfazowego pod kątem podnapięcia i/lub przepięcia. Jeżeli napięcie znamionowe odbiega o różne wartości, których nie wolno przekroczyć w zależności od odbiornika, należy odłączyć dany system lub przynajmniej ostrzec operatora optycznie lub akustycznie.

Gdy podane zostanie napięcie sieciowe, zintegrowany przekaźnik załącza się, jeżeli ustawiona wartość napięcia dla monitorowanej sieci nie zostanie przekroczona. Jeżeli przekroczona zostanie ustawiona wartość graniczna, przekaźnik zostaje zwolniony. Monitory napięcia typu SW są zgodne z klasą III zgodnie z normą VDE 0435 część 303, ust. 4.8.2 dla statycznych przekaźników pomiarowych (SMR).

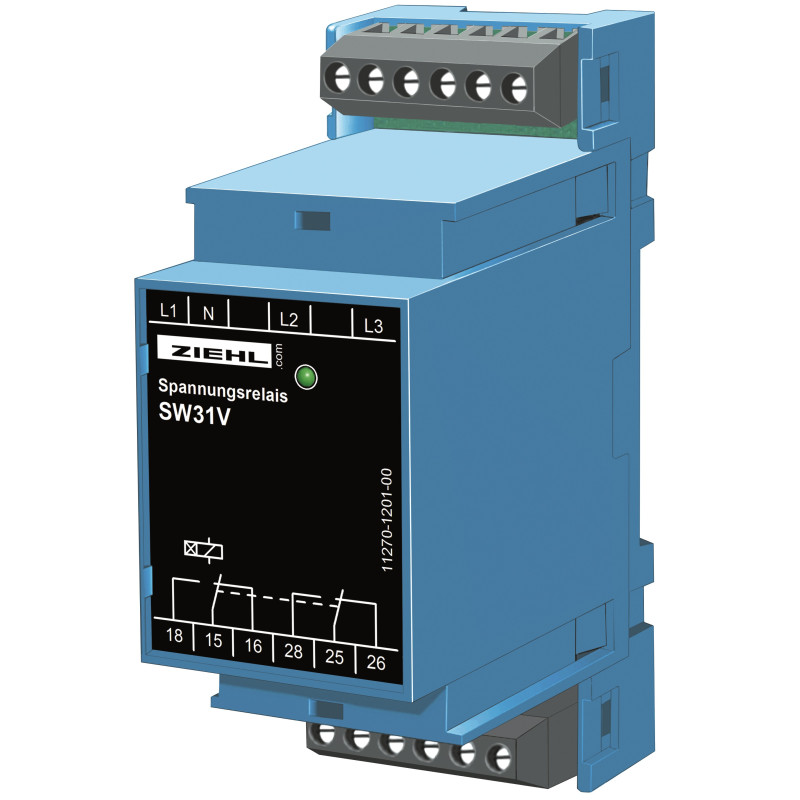

Monitory podnapięciowe (?) do sieci prądu trójfazowego z N i sieci napięcia przemiennego. Punkt przełączania znajduje się przy ok. 80% UNom. Histereza wynosi ok. 5%. Napięcia 3 faz są mierzone w stosunku do przewodu neutralnego. Zielona dioda LED sygnalizuje gotowość urządzenia do pracy. W przypadku spadku napięcia (<80%) przekaźnik (2 zestyki przełączne) zostaje zwolniony, a zielona dioda LED gaśnie. Obudowę można zatrzasnąć na szynach montażowych 35 mm i idealnie nadaje się do montażu w szafach rozdzielczych.

Cechy

• Monitorowanie sieci prądu trójfazowego 3 AC 400 V z przewodem neutralnym
• Monitorowanie sieci prądu przemiennego AC 230 V (podłączyć wejścia L1/2/3)
• Monitorowanie własnego zasilania
• Punkt przełączania stały 80%
• Przekaźnik wyjściowy 2 zestyki przełączne
• Obudowa montowana na panelu, szerokość 35 mm
