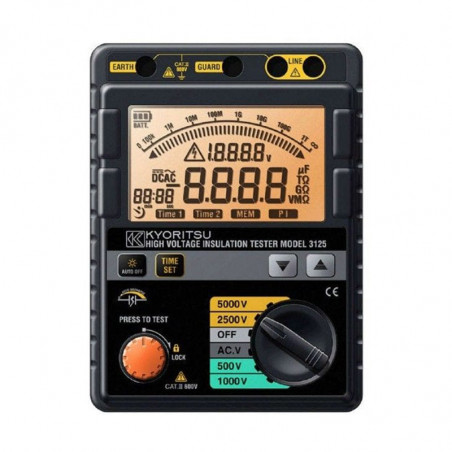

KEW3125 Contor de rezistenta la izolatie 0,5-5kV
  • KEW3125 Contor de rezistenta la izolatie 0,5-5kV

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Kyoritsu

KEW3125 Contor de rezistenta la izolatie 0,5-5kV

Contor de rezistență la izolație 0,5-5kV

Tensiune de încercare 500V-1000V-2,5kV-5kV

  • O gamă largă de măsurare până la 1000 GΩ
  • Tensiuni de încercare 500 - 1000 - 2500 - 5000V
  • Măsurarea tensiunii 30 ¸ 600V AC și DC
  • Citire digitală și indicator analogic (bargraph)
  • Selectarea automată a intervalelor de măsurare
  • Două dopuri încorporate care permit măsurarea rezistenței de izolare în timpul T1 și T2 - interval de timp 0:10 ¸ 59:30
  • Calcul automat și afișarea indicatorului de polarizare R1 / R2
  • Valoarea indicelui de polarizare afișată secvențial și valoarea rezistenței de izolare R1 (după timpul T1) și R2 (după timpul T2)
  • Rezultatele măsurătorilor sunt afișate în format digital și analog (folosind un barem) pe afișajul LCD retroiluminat
  • Mufa GUARD pentru a elimina influența curentului de scurgere de suprafață
  • Afișarea tensiunii și tensiunii de test în timpul descărcării
  • Funcția de auto-descărcare
  • Oprire automată după 10 minute de inactivitate
  • Funcția de verificare a nivelului bateriei (4 niveluri)
  • Semnalizarea tensiunii de ieșire depășite
  • Semnalizare optică și acustică a unui circuit live
  • Capacitatea de a înregistra (măsura) curentul de scurgere al instalației testate (1mV / 1mA ieșire) cu ajutorul adaptorului opțional (8302)



Date tehnice

  Măsurarea rezistenței de izolare Măsurarea tensiunii
500V 1000V 2500V 5000V AC/DC
Domenii de măsurare 050~9959MΩ
100-999MΩ		 0,0+99,9MΩ
100+999MΩ
1,00-1,99GΩ		 0,0+99,9MΩ
100+999MΩ
1,00+1,99GΩ
10,0+99,9GΩ		 0,0+99,9MΩ
100+999MΩ
1,00+1,99GΩ
10,0+99,9GΩ
100+1000GΩ		 30~600V
AC/DC
(50/60HZ)
precizie ±(5%în+ 3cifre) ±(5%în + 3cifre) ±(5%în+ 3cifre)

± (5%în+ 3 cifre)
± 20% (100Gn sau mai mult)

 ± (2% în + 3 cifre)
Curent de scurtcircuit aprox. 1,3mA ---
Curent de ieșire 1mA+1,2mA 1mA+1,2mA 1mA+1,2mA 1mA+1,2mA ---
sub sarcină de 0,5 MΩ sub o încărcare de 1MΩ sub o încărcare de 2,5 MΩ sub o încărcare de 5MΩ ---
Tensiune de ieșire a circuitului deschis DC 500V +30%, -0% DC 1000V +20%, -0% DC 2500V +20%, -0% DC 5000V +20%, -0% ---
Numărătoare pe LCD max 999max (1000 cifre numai pentru indicație 1TO) 630max

Consumul de energie

 1000mA în timpul măsurării aprox 25mA
Rezistența electrică 5320V AC (50/60Hz)timp de 5 s (între circuitul electric și carcasa)
Standarde respectate PN-EN61010-1 KAT III 600V, grad de poluare: 2 (metru)
Putere 12VDC:x8 baterie1,5V LR14
Dimensiuni 152 (lățime) x94 (adâncime) x205 (înălțime) [mm]
Greutate aprox. 1,8 kg (cu baterii)
Echipament 7164-set de cabluri de încercare; set de baterii alcaline: 8 x 1,5V (LR14); manual de utilizare; 8019-cârlig capăt 9159-carcasă dură
