Producent: Kyoritsu

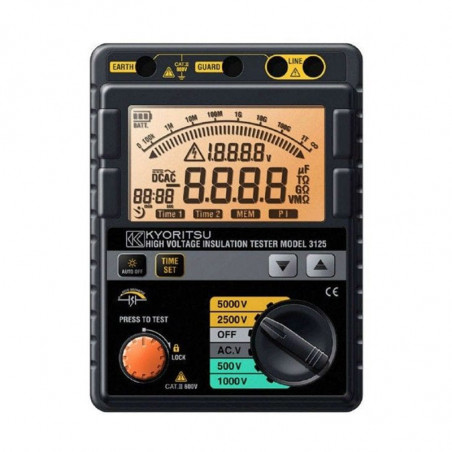

KEW3125 Miernik rezystancji izolacji 0,5-5kV

  • Napięcie próby 500V-1000V-2,5kV-5kV
  • Szeroki zakres pomiarowy aż do 1000GΩ
  • Napięcia testujące 500 - 1000 - 2500 - 5000V
  • Pomiar napięcia 30 ¸ 600V AC i DC
  • Odczyt cyfrowy i wskaźnik analogowy (bargraf)
  • Automatyczny wybór zakresów pomiarowych
  • Wbudowane dwa stopery umożliwiające pomiar rezystancji izolacji w czasie T1 i T2 - przedział czasu 0:10 ¸ 59:30
  • Automatyczne wyliczanie i wyświetlanie wskaźnika polaryzacji R1 / R2
  • Sekwencyjnie wyświetlana wartość wskaźnika polaryzacji i wartość rezystancji izolacji R1 (po czasie T1) i R2 (po czasie T2)
  • Wyniki pomiarów wyświetlane są w postaci cyfrowej i analogowej (za pomocą bargrafu) na podświetlanym wyświetlaczu LCD
  • Gniazdo GUARD do eliminacji wpływu powierzchniowego prądu upływowego
  • Wskazywanie napięcia testującego i napięcia podczas rozładowywania
  • Funkcja autorozładowywania
  • Autowyłączenie miernika po 10 minutach bezczynności
  • Funkcja sprawdzania stanu wyczerpania baterii (4 poziomy)
  • Sygnalizacja przekroczenia napięcia wyjściowego
  • Sygnalizacja optyczna i akustyczna obwodu pod napięciem
  • Możliwość rejestracji (pomiaru) prądu upływwowego badanej instalacji (wyjście 1mV/1mA) przy wykorzystaniu opcjonalnego adaptora (8302)

Dane techniczne

  Pomiar rezystancji izolacji Pomiar napięcia
500V 1000V 2500V 5000V AC/DC
Zakresy pomiarowe 050~9959MΩ
100-999MΩ		 0,0+99,9MΩ
100+999MΩ
1,00-1,99GΩ		 0,0+99,9MΩ
100+999MΩ
1,00+1,99GΩ
10,0+99,9GΩ		 0,0+99,9MΩ
100+999MΩ
1,00+1,99GΩ
10,0+99,9GΩ
100+1000GΩ		 30~600V
AC/DC
(50/60HZ)
Dokładność ±(5%ww + 3cyfry) ±(5%ww + 3cyfry) ±(5%ww + 3cyfry) ±(5%ww + 3cyfry)
±20% (100Gn lub więcej)		 ±(2%ww + 3cyfry)
Prąd zwarcia około 1,3mA ---
Prąd wyjściowy 1mA+1,2mA 1mA+1,2mA 1mA+1,2mA 1mA+1,2mA ---
pod obciążeniem 0,5MΩ pod obciążeniem 1MΩ pod obciążeniem 2,5MΩ pod obciążeniem 5MΩ ---
Napięcie wyjściowe rozwartego obwodu DC 500V +30%, -0% DC 1000V +20%, -0% DC 2500V +20%, -0% DC 5000V +20%, -0% ---
Zliczanie na LCD max 999max (1000 cyfr tylko dla wskazania 1TO) 630max
Pobór prądu 1000mA podczas pomiaru około 25mA
Wytrzymałość elektr 5320V AC (50/60Hz) przez 5 s (pomiędzy obwodem elektrycznym i obudową)
Spełniane normy PN-EN61010-1 KAT III 600V, stopień zanieczyszczenia: 2 (miernik)
Zasilanie 12VDC:x8 bateria1,5V LR14
Wymiary 152(szer)x94(gł)x205(wys) [mm]
Masa Około 1,8 kg (z bateriami)
Wyposażenie 7164-kompiet przewodów pomiarowych; komplet baterii alkalicznych: 8 x 1,5V (LR14); instrukcja obsługi; 8019-końcówka haczykowa 9159-twarda waliza
