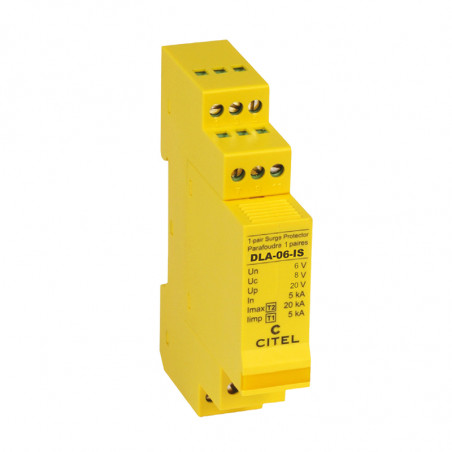

Aparat de supratensiune pentru dispozitive IT DLA-06-IS
  • Aparat de supratensiune pentru dispozitive IT DLA-06-IS

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: CITEL

Aparat de supratensiune pentru dispozitive IT DLA-06-IS

Aparat de supratensiune pentru dispozitive IT DLA-06-IS

• Lățime de numai 18 mm
• Modul plug-in înlocuibil
• Ideal pentru conexiuni simetrice, cum ar fi RS422
cu o pereche a trăit
• Alegerea ecranării directe sau indirecte
• Pământ separat separat galvanic de o distanță de scânteie de gaz
• 2 niveluri de protecție
• Respectă IEC 61643‑21
• Recomandat pentru fermele solare cu RS422
și sisteme de rețea cu zone largi



Date tehnice

Descriere DLA-06-IS
Aplicari RS422
Tensiune nominală Un 6V
Max. Perm. Tensiune de operare CC / AC Uc 8V / 6V
Curent de lucru max. ** IL 2,4A
C3 Nivel de protecție la tensiune pentru In Up 20V** / <640V
C2 Curent de descărcare nominalăIn: 10 x 8/20µs In 5kA
Limita curentului de scurgere
Imax: 1 x 8/20µs		 Imax 20kA
D1 Curent de supratensiune
Iimp: 2 x 10/350µs		 Iimp 5kA
Impedanță pe linie R 0 Ω
Capacitate C <25pF
Timp de răspuns <10 ns
Dispozitiv deteriorat scurt-circuit

Proprietăți mecanice
Configurație DLA-IS = 1 dublu nucleu + ecran + semnal
Metoda de montare Șină de montare TH35 mm
Dimensiunile carcasei vezi figura
Secțiunea transversală a sârmei min/max.  0,4/1,5 mm²
Materialul carcasei termoplastic UL94-V0
Împământare prin Racord TH35 și șurub
Modul de înlocuire DLAM-06-IS

Standarde de control
IEC 61643-21               Internațională SPD pentru rețelele de telecomunicații și semnalizare

Număr articol 640151
Modul de înlocuire 64015100

Dimensiuni și diagrame
Ograniczniki przepięć dla urządzeń informatycznych DLA-06-IS wymiary

Ograniczniki przepięć dla urządzeń informatycznych DLA-06-IS schemat

P: gol de scânteie pe 3 poli
Pb: gol de scânteie pe 2 poli
R: rezistență sau bobină
D: Diodă
mai puțin
