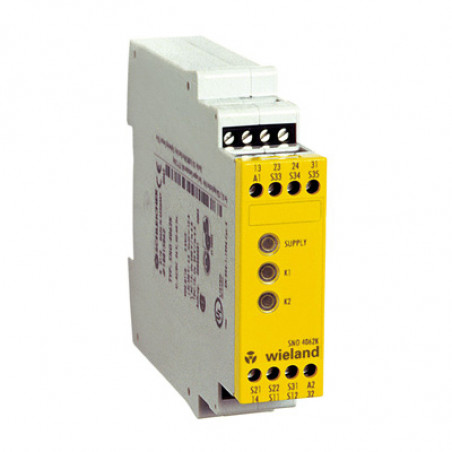

Relee de siguranță / uși de securitate SNO 4062K / SNO 4062KM

Dispozitiv de bază pentru supravegherea a unuia sau a două canale de siguranță,
uși de securitate, covorașe de siguranță și bariere ușoare

• categoria de aliaje 0 conform EN 60204-1
• aplicație la categoria 4 conform EN 954-1
• categoria de siguranță a dispozitivului: 4 conform EN 954-1
• supravegherea butonului de resetare
• un sau două canale de control
• testarea continuității conexiunii
• 2 căi de activare, 1 cale de semnalizare

Aplicatii:

• supravegherea dispozitivelor de siguranță
• supravegherea portilor glisante
• pentru procesarea semnalelor de la ieșirile elementelor de comutare (OSSD) ale perdelelor de lumină conform DIN EN 61496-1
• pentru conectarea la covorașele de siguranță conform DIN EN 1760-1 (SNO 4062KM)

Functii:

SNO 4062K



Dispozitivul de siguranță cu două canale se auto-testează cu fiecare întrerupător de siguranță conform EN 60204-1 și este echipat cu relee de ghidare forțată.

Funcții de bază:
După aplicarea tensiunii de alimentare la bornele A1 / A2 și a intrărilor de siguranță închise și declanșarea butonului de resetare (pornire manuală), căile de activare vor fi închise. Cu intrări de securitate deschise / de-energizate, pistele de activare vor fi deschise.

Modul de operare / funcțiile sistemului
• controlul cu un singur sau dublu canal cu un singur și dual canal, ambele canale de siguranță CH1 și CH2 vor fi comutate separat.
• fără a recunoaște continuitatea conexiunilor, ambele canale de siguranță vor fi comutate cu potențial pozitiv (S12 și S31 pe S11).
• cu recunoașterea continuității conexiunii, canalul de siguranță CH1 va fi comutat cu un potențial pozitiv (S11 pe S12) și canalul de siguranță CH2 cu potențial negativ (S21 pe S22).
• pornire manuală când intrările de siguranță sunt închise, butonul este utilizat pentru a deschide intrarea de resetare S34 (declanșarea muchiei de cădere) sau pentru a închide resetarea intrării S35 (declanșarea muchiei în creștere).
• pornire automată, intrarea de resetare S35 este conectată la S33. Dispozitivul va începe cu o pantă ascendentă a semnalului către intrarea de siguranță S12.
• începeți blocarea. Când tensiunea de alimentare este aplicată și intrările de siguranță închise, căile de activare nu se vor închide. Pornirea se obține numai prin apăsarea butonului de resetare. În cazul blocării de pornire, intrarea de resetare trebuie controlată cu butonul ca în modul de operare pentru pornirea manuală.
• reporniți interblocarea după deschiderea și închiderea intrărilor de siguranță, nu va mai fi repornită. Restartul poate fi realizat numai după ce butonul de resetare a fost acționat. În cazul unei blocări de repornire, intrarea de resetare trebuie controlată de buton, ca în modul de operare la pornirea manuală.
• compatibilitatea semiconductorului, elementele de comutare a ieșirilor (OSSD) ale perdelelor de lumină sau alți senzori de siguranță cu ieșiri cu semiconductor pot fi procesate. Impulsul de testare al < t TP nu afectează funcțiile dispozitivului. Pulsul de testare > tTP blochează dispozitivul.
• supraveghere simultană Cu control cu două canale, ambele canale de siguranță vor fi supravegheate unul cu celălalt cu timpul de sincronizare tS. Canalul de siguranță CH1 trebuie închis înainte de conectarea CH2 și conectarea podului S33 / S35. Închiderea canalului CH2 înainte de CH1 va determina timpul de sincronizare să fie tS = ∞, supravegherea simultană a timpului este oprită.

SNO 4062KM



Toate funcțiile sunt identice cu cele din SNO 4062K, dar fără controlul simultan de supraveghere. Dispozitivul poate fi conectat la perdele ușoare din categoria de siguranță 4 și o conexiune suplimentară a elementelor care funcționează pe baza unor scurtcircuite, cum ar fi covorașele de siguranță, centurile de siguranță sau marginile de siguranță în tehnologia cu 4 fire (fără supravegherea rezistenței).

• covorașele de siguranță trebuie să fie cu două canale cu recunoașterea continuității conexiunii. La o rezistență < 50 Ω / canal și un scurtcircuit între canale (S11 / S12 și S21 / S22), căile de activare sunt deschise, LED-ul SUPPLY clipește.
• bariere de lumină pentru categoria 4, dispozitivul trebuie să fie cu două canale cu recunoaștere a continuității, atunci când bariera de lumină OSSD este conectată, recunoaște automat continuitatea conexiunilor.
• impuls de intrare Sporul de intrare protejează comutarea rapidă a căilor de activare atunci când intrările de siguranță sunt deschise pentru mai puțin de un TASP. Intrările de siguranță deschise mai mult decât tASP duc la deschiderea căilor de activare după timpul tR. Repornirea este blocată pentru tSP. Când utilizați pentru operații cu schimbare rapidă (ciclu de pornire rapidă, de exemplu, cu alimentare manuală), vă recomandăm să folosiți SNO 4062KM.





Schema de conectare



SNO 4062K/K-A/KM/KM-A







Linii directoare (utilizare adecvată)
Dispozitivul este un releu de siguranță. Face parte din sistemele de siguranță concepute pentru a proteja oamenii, materialele și utilajele.

• categoria de siguranță conform EN 954-1 depinde de cablurile externe, de selectarea senzorilor și de aranjarea lor în sistem.
• Timpul indicat trebuie testat în timpul funcționării dispozitivului, altfel dispozitivul nu se poate închide. Interblocarea poate fi declanșată prin deschiderea corectă a intrărilor de siguranță.
• pentru a dubla căile de activare disponibile, puteți utiliza dispozitive de expansiune de tip SNE sau contactori externi cu relee de ghidare forțată.
• dispozitivul și contactele trebuie protejate la maximum 6 A cu o siguranță de clasă gG sau o caracteristică B sau C.
• dispozitivele sunt echipate cu protecție la suprasarcină (în caz de scurtcircuit). După înlăturarea cauzei defecțiunii, dispozitivul este gata de funcționare după aproximativ 3 secunde.
• ieșirile de control S11 este o conexiune suplimentară pentru dispozitivele de control definite în manualul de utilizare, dar nu pentru conectarea dispozitivelor externe, cum ar fi lămpile, releele sau contactoarele.
• dispozitivul trebuie să fie încorporat într-o casetă de securitate cu un grad de protecție de cel puțin IP 54.


Grafic funcțional
WYŁACZNIK BEZPIECZEŃSTWA / DRZWI BEZPIECZEŃSTWA SNO 4062K / SNO 4062KM wykres funkcji A1/A2
S12
S31/S22
S34
K1
K2
13/14
23/24
31/32
tW = timp minim de activare
tA1= timp de răspuns
tTP = testarea timpului pulsului
tR =timp de eliberare
tW = timpul de întoarcere
WYŁACZNIK BEZPIECZEŃSTWA / DRZWI BEZPIECZEŃSTWA SNO 4062K / SNO 4062KM wykresy funkcji

A1/A2
S12
S31/S22
S35
timer (intern)

K1
K2
13/14
23/24
31/32
tSP = timpul liber
tA2 = timp de raspuns
tTP = testarea timpului pulsului
tASP = timp de răspuns pentru oprire
tR = timp de eliberare
tW = timpul de întoarcere


Dimensiuni[mm]
WYŁACZNIK BEZPIECZEŃSTWA / DRZWI BEZPIECZEŃSTWA SNO 4062K / SNO 4062KM wymiar WYŁACZNIK BEZPIECZEŃSTWA / DRZWI BEZPIECZEŃSTWA SNO 4062K / SNO 4062KM wymiary

Descrierea / numărul dispozitivului
tip tensiunea nominală terminale       număr       buc / pachet.

SNO 4062K

AC/DC 24 V     50 - 60 Hz

borne cu șurub

R1.188.0690.2           1

SNO 4062K-A

AC/DC 24 V      50 - 60 Hz terminale ale șuruburilor R1.188.0700.2           1

SNO 4062KM

AC/DC 24 V      50 - 60 Hz borne cu șurub R1.188.0710.2           1

SNO 4062KM-A

AC/DC 24 V      50 - 60 Hz terminale ale șuruburilor R1.188.0720.2           1

Date tehnice SNO 4003K SNO 4062KM
functii conform EN 60204-1

comutator de siguranță al releului de siguranță

afișarea funcțiilor
2 LED-uri, verzi
grafic de funcții
FD 0221-4-1 W, FD 0221-4-2 W
circuite de alimentare

tensiunea de alimentare UN
AC/DC 24 V
consum de energie DC
2,0W
2,1 W
consum de energie AC
2,4 W/4,4 VA
2,5 W/4,6 VA
ondulare reziduală
2,4 Vss

frecvență nominală
50 Hz - 60Hz
intervalul de tensiune de funcționare
0,85 – 1,1xUN
protecția circuitelor de control
protecție la scurtcircuit (rezistență PTC) protecție la scurtcircuit (siguranță electronică)
circuite de control

tensiune nominală (S11, S33 la S21)
DC 22 V
curent de ieșire / curent de supratensiune
100 mA/2000 mA
100 mA/300 mA

interval de tensiune de intrare mare
[NBSP]                               [nbsp ]                                 [ nbsp] low

DC 17,4 V - DC 26,4 V
DC -3,0 V - DC +5,0 V
curent de ieșire / curent de supratensiune (S12, S31 / S22)
40 mA/100 mA
curent de ieșire / curent de supratensiune (S34, S35)
5 mA/50 mA

frecvența de test admisă TTP / frecvența testului


≤1000 µs/ ≤10 s-1
timp de răspuns tA1 (S34)
20 ms - 40 ms
timp de răspuns tA2(S35)
200 ms - 500 ms
20 ms - 80 ms
timpul mediu de comutare tM(S34, S35)
> 50 ms
ora de închidere tSP
-
70 ms - 130 ms
timpul de răspuns de închidere tASP
-
> 7 ms
timpul de întoarcere tW
≥40 ms
≥150 ms
timp de eliberare tR (K1, K2)
< 25 ms
supravegherea timpului de sincronizare tS
około 200 ms
-

rezistență maximă pentru conectarea cablurilor cu cablul de siguranță mat


≤50Ω
rezistența sârmei
≤70Ω
circuite de ieșire

piste de activare

tipul de contacte
2 fac contacte, muncă forțată
tensiune comutată Un
AC 240 V/DC 300 V
curent maxim In calea actuală
6 A
suma maximă a curenților tuturor căilor curente
12 A
categoria de utilizare EN 60947-5-1 360 h-1
                                                       3600 h-1
AC-15: Ue 230 V AC, Ie 4 A / DC-13: Ue 24 V DC, Ie 4 A
AC-15: Ue 230 V AC, Ie 3 A / DC-13: Ue 24 V DC, Ie 2,5 A
trasee de semnalizare
10x10comutari
tipul de contacte
1 contact de rupere, paralel, operație forțată
tensiune comutată Un
AC 240 V/DC 300 V
sarcină maximă In calea actuală
6 A
categoria de utilizare EN 60947-5-1 360 h-1
                                                       3600 h-1
AC-15: Ue 230 V AC, Ie 4 A / DC-13: Ue 24 V DC, Ie 4 A
AC-15: Ue 230 V AC, Ie 3 A / DC-13: Ue 24 V DC, Ie 2,5 A
protecție la scurtcircuit, siguranță maximă
6 A clasa gG sau siguranță B sau C
rezistență mecanică
10x106 comutari
date generale

distanța de fluaj și distanța de izolare între circuite
conform EN 60664-1
rezistența nominală a tensiunii
4 kV
categoria de supratensiune
III
nivelul poluării dispozitivului: în interior
2/3
măsurarea tensiunii
AC 300 V
tensiune de încercare Ueff 50Hz
2 kV
grad de protecție DIN EN 60529 (carcasă / borne)


temperatura mediului / intervalul de funcționare

-25 - +55 °C/-25 - +75 °C
desen
K 4-1 (borne cu șurub) / K 4-2 (borne)

secțiuni transversale de sârmă cu fir
sau un cablu cu un colet

2x 0,14 - 0,75 mm2/1x 0,14 - 2,5 mm2
1x 0,25 - 2,5 mm2/2x 0,25 - 0,5 mm2
moment
0,5 - 0,6 Nm
greutate
0,21 kg
