Producător: ZIEHL

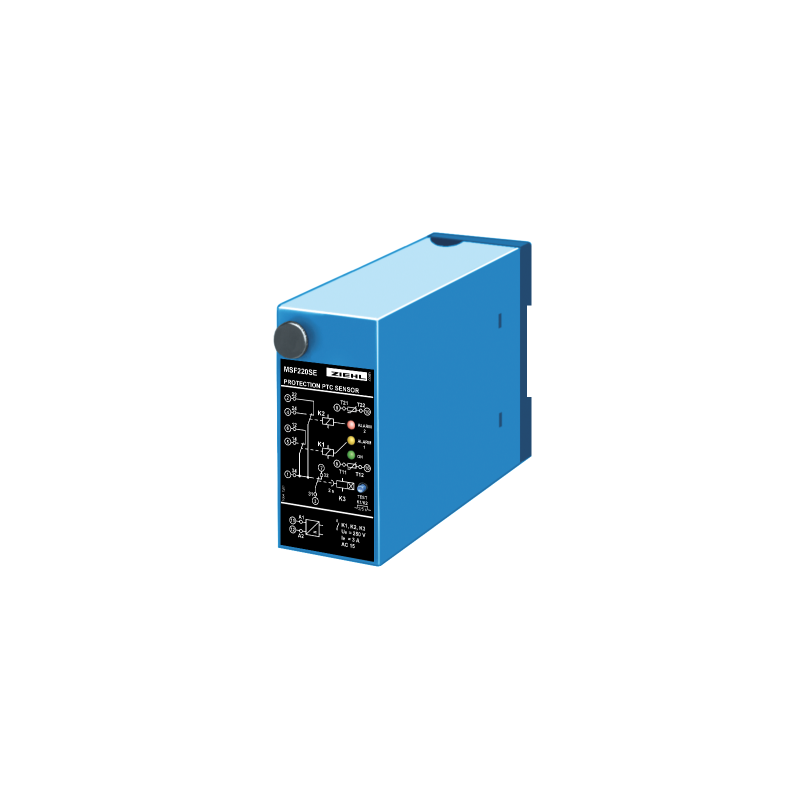

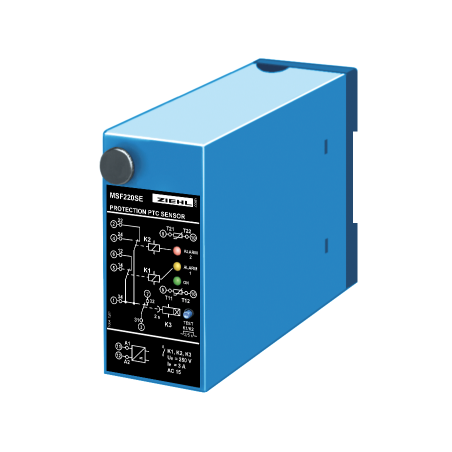

MSF220SE-AC-DC24-240 - releu PTC - T221696

  • T221696
  • Tip de produs Motor IP54, electronica IP20
  • Tensiunea de alimentare AC/DC 24 - 240 V
  • Execuţie Motor IP44, electronica IP20 / in functie de montaj si pozitie
  • Informaţii suplimentare Tablă de oțel vopsită în negru
  • Certificat IP 30 (IP 44, cu suport și capac)
  • Funcția de ieșire Ieșiri/Relee
  • Valoare măsurată Protecție electronică împotriva polarității inverse și rotorului blocat.

Dispozitivul de declanșare cu rezistență PTC MSF220SE monitorizează temperatura înfășurării mașinilor și echipamentelor. Semnalele, care pot fi folosite ca „avertizare timpurie” sau „defecțiune” (oprire), sunt transmise de îndată ce temperatura limită admisă este depășită.
La această unitate pot fi conectate două circuite PTC. Timpul de întârziere de creștere integrat asigură o creștere fiabilă a tensiunii de rețea.

Funcție

  • 2 circuite de rezistență PTC, de la 1 la 6 PTC fiecare (rezistența maximă la rece a circuitului 1500O fiecare)
  • contact fără potențial pentru alarma 1
  • contact fără potențial pentru alarma 1
  • conectează 2 pin 3 pin pentru alarmă fără potențial. 1 cu o întârziere de 2 sec., înlocuind un releu de temporizare suplimentar.
  • alarma 3 pentru verificarea releului K3
  • Starea semnalului LED-ului releelor ​​K1 și K2
  • releul K3 preia temporizat
  • Butonul TEST pentru ALARMĂ 1 și ALARMĂ

  • pornire întârziată a mesajului de eroare (aprox. 2 s) după pornire, acest dispozitiv este potrivit în special acolo unde nu este disponibilă o tensiune auxiliară și este utilizată tensiunea secundară a transformatorului monitorizat. MSF220SE poate fi folosit în plus în mod avantajos atunci când este combinat cu declanșatoarele de curent de funcționare. Pentru dispozitivele suplimentare, tensiunea de control este disponibilă la borna 1 întârziată. În cazul unei defecțiuni a tensiunii de alimentare, tensiunea de comandă este disponibilă la borna 7 și poate fi utilizată ca mesaj. (Atenție! Acest mesaj va fi transmis și pentru aprox. 2 s. după pornire.)

    Descriere funcțională

    Circuite PTC în principiul curentului de circuit închis. Când curge curentul în circuit închis, sunt preluate ambele relee de ieșire K1, K2. Aproximativ. 2 sec. după pornirea alimentării, releul K3 pornește cu întârziere, închizând circuitele de contact la bornele 31, 14 și 31, 24. De îndată ce a fost atinsă temperatura de avertizare timpurie, releul K1 se eliberează (borna 31, 12 închis), se dă alarma 1. Dacă se atinge temperatura de defecțiune, se declanșează și releul K2 (bornele 31, 22 închise). Această alarmă 2 poate fi utilizată pentru a opri echipamentul. Dacă temperatura scade la cca. 5 °C sub temperatura de defecțiune sau avertizare timpurie, releele K1 și K2 resp. sunt pornite din nou.
    TEST: LED „ON” – clipește -> +2 s -> Alarmă 1 -> +3 s -> Alarmă 2
