Producent: ZIEHL

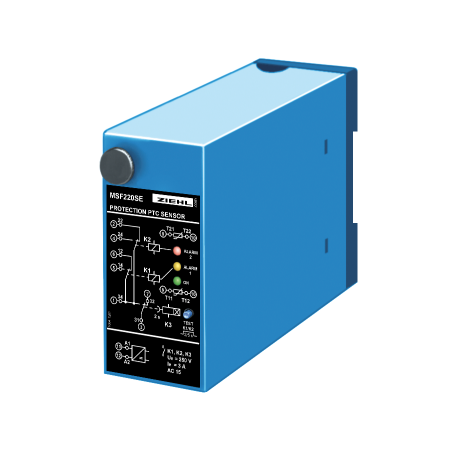

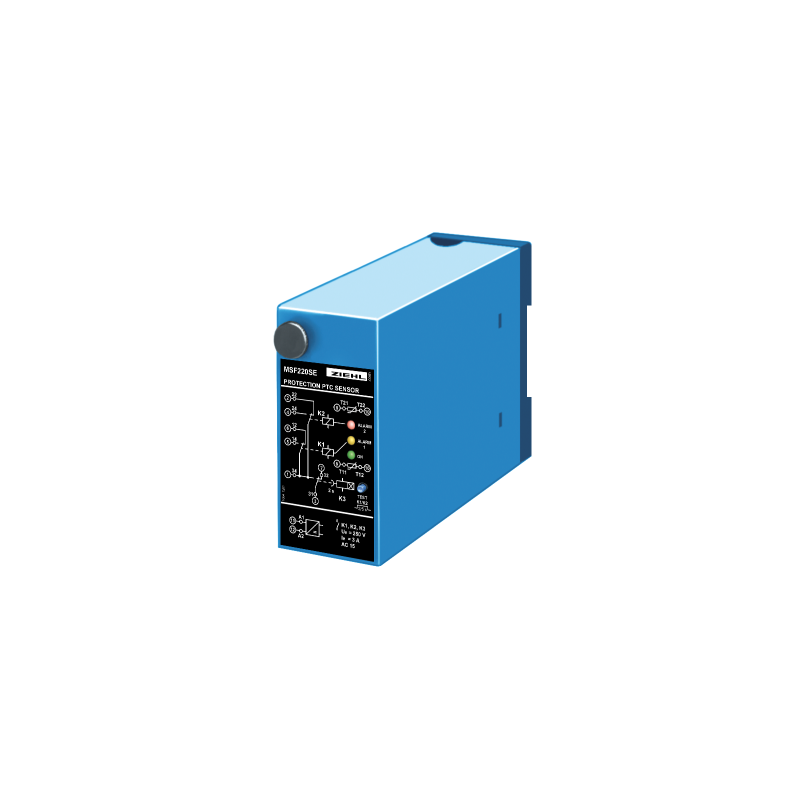

MSF220SE-AC-DC24-240 - Przekaźnik termiczny PTC - T221696

  • T221696
  • Typ produktu Pomiar temperatury
  • Napięcie zasilania AC/DC 24 - 240 V
  • Wykonanie Montaż w szafie rozdzielczej
  • Dodatkowe informacje 2 wejścia czujników, 3 lub więcej wejść czujników
  • Certyfikat EU / UKCA-Deklaracja Zgodności
  • Funkcja wyjścia Wyjścia/Przekaźniki
  • Wartość mierzona PTC

Urządzenie wyzwalające z rezystorem PTC MSF220SE monitoruje temperaturę uzwojeń maszyn i urządzeń. Sygnały, które mogą być wykorzystane jako „wczesne ostrzeżenie” lub „awaria” (wyłączenie), są wysyłane natychmiast po przekroczeniu dopuszczalnej temperatury granicznej.
Do tego urządzenia można podłączyć dwa obwody PTC. Zintegrowany czas opóźnienia narastania napięcia zapewnia niezawodne narastanie napięcia sieciowego.

Funkcja

  • 2 obwody rezystorów PTC, od 1 do 6 PTC każdy (maks. rezystancja zimnego obwodu 1500O każdy)
  • styk bezpotencjałowy dla alarmu 1
  • styk bezpotencjałowy dla alarmu 2
  • napięcie pinu 3 jest podłączone do pinu 1 z opóźnieniem czasowym 2 sek., zastępując dodatkowy przekaźnik czasowy.
  • alarm 3 do sprawdzenia przekaźnika K3
  • sygnał LED stanu przekaźników K1 i K2
  • przekaźnik K3 podnosi napięcie z opóźnieniem czasowym
  • przycisk TEST dla ALARMU 1 i ALARMU 2

Uwaga

Dzięki opóźnionemu załączaniu komunikatu o błędzie (ok. 2 s) po załączeniu, urządzenie to jest szczególnie przydatne tam, gdzie pomocnicze Napięcie zasilania nie jest dostępne, a napięcie wtórne monitorowanego transformatora jest wykorzystywane. MSF220SE można dodatkowo korzystnie wykorzystać w połączeniu z wyzwalaczami prądu roboczego. W przypadku dodatkowych urządzeń napięcie sterujące jest dostępne na zacisku 1 z opóźnieniem czasowym. W przypadku zaniku napięcia zasilania napięcie sterujące jest dostępne na zacisku 7 i może zostać wykorzystane jako komunikat. (Uwaga! Komunikat ten będzie również wyświetlany przez ok. 2 s po załączeniu.)

Opis działania

Obwody PTC w układzie prądu spoczynkowego. Podczas przepływu prądu spoczynkowego oba przekaźniki wyjściowe K1 i K2 są zwierane. Czas trwania: ok. 2 s. Po włączeniu zasilania przekaźnik K3 z opóźnieniem czasowym załącza się, zamykając obwody styków na zaciskach 31, 14 i 31, 24. Po osiągnięciu temperatury alarmu wstępnego przekaźnik K1 zwalnia (zaciski 31, 12 zwarte), uruchamiany jest alarm 1. Po osiągnięciu temperatury awarii zwalnia również przekaźnik K2 (zaciski 31, 22 zwarte). Alarm 2 można wykorzystać do wyłączenia urządzenia. Jeśli temperatura spadnie o ok. 5°C poniżej temperatury awarii lub alarmu wstępnego, przekaźniki K1 i K2 odpowiednio załączają się ponownie.
TEST: DIODA LED „ON” – miga -> +2 s -> Alarm 1 -> +3 s -> Alarm 2
