Gamintojas: ZIEHL

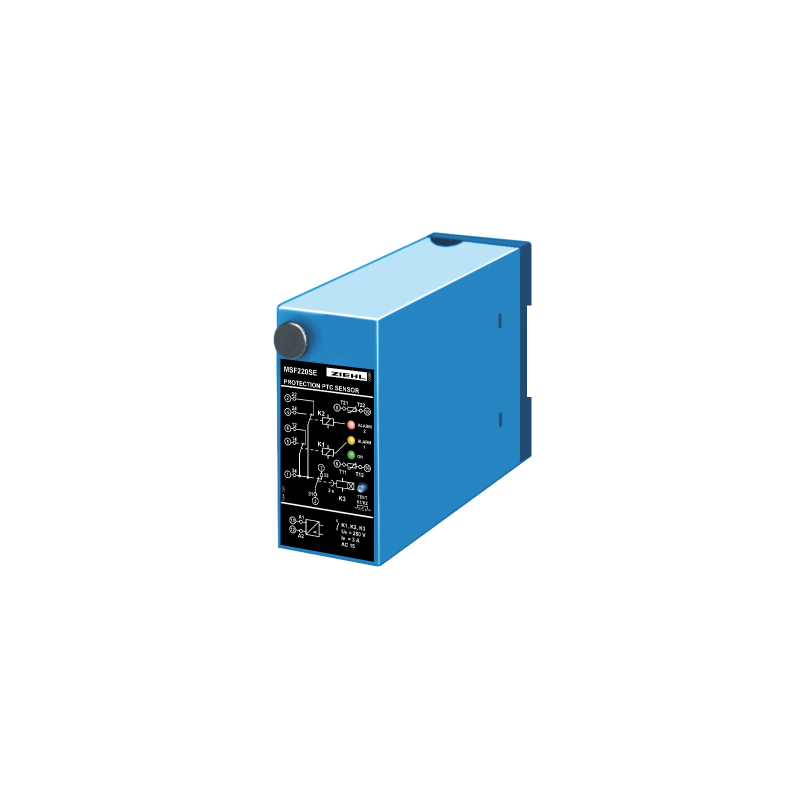

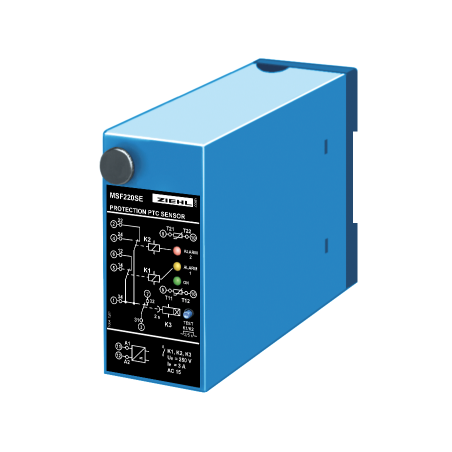

MSF220SE-AC-DC24-240 - PTC relė - T221696

  • T221696
  • Produkto tipas IP54 variklis, IP20 elektronika
  • Maitinimo įtampa AC/DC 24 - 240 V
  • Atlikimas Variklis IP44, elektronika IP20 / priklausomai nuo montavimo ir padėties
  • Papildomos informacijos Juodai dažytas plieno lakštas
  • Sertifikatas IP 30 (IP 44, su laikikliu ir dangteliu)
  • Išvesties funkcija Išėjimai/relės
  • Išmatuota vertė Elektroninė apsauga nuo atvirkštinio poliškumo ir užrakintas rotorius.

PTC rezistoriaus suveikimo įtaisas MSF220SE stebi mašinų ir įrangos apvijų temperatūrą. Signalai, kurie gali būti naudojami kaip „išankstinis įspėjimas“ arba „gedimas“ (išjungimas), perduodami iš karto, kai viršijama leistina ribinė temperatūra.
Prie šio įrenginio galima prijungti dvi PTC grandines. Integruotas kilimo uždelsimo laikas užtikrina patikimą tinklo įtampos susidarymą.

Funkcija

  • 2 PTC rezistorių grandinės, po 1–6 PTC (kiekviena maksimalus grandinės atsparumas šalčiui 1500O)
  • be potencialo 1 aliarmo kontaktas
  • be potencialo kontaktas su 1 aliarmo įtampa
    • 2 sek., pakeičiant papildomą laiko relę.
  • 3 pavojaus signalas, skirtas relės K3 tikrinimui
  • LED K1 ir K2 relės signalo būsena
  • relė K3 paima uždelstą laiką
  • TESTAS mygtukas, skirtas ALARM 1 ir 2 ALARM 2 perjungimui

    • klaidos pranešimo (apie 2 s) po įjungimo, šis įrenginys ypač tinka ten, kur nėra pagalbinės įtampos ir naudojama antrinė stebimo transformatoriaus įtampa. Be to, MSF220SE gali būti naudingai derinamas su veikiančiomis srovėmis. Papildomiems įrenginiams valdymo įtampa yra 1 gnybte, uždelsta. Nutrūkus maitinimo įtampai, valdymo įtampa yra 7 gnybte ir gali būti naudojama kaip pranešimas. (Dėmesio! Šis pranešimas taip pat bus rodomas maždaug 2 s po įjungimo.)

    Funkcinis aprašymas

    PTC grandinės uždaros grandinės srovės principu. Kai teka uždaros grandinės srovė, paimamos abi išėjimo relės K1, K2. apytiksliai 2 sek. įjungus maitinimo maitinimą, relė K3 paima uždelstą laiką, uždarydama kontaktines grandines gnybtuose 31, 14 ir 31, 24. Kai tik pasiekiama išankstinio įspėjimo temperatūra, relė K1 atleidžiama (gnybtas 31, 12 uždarytas), duodamas aliarmas 1. Jei pasiekiama gedimo temperatūra, taip pat atsipalaiduoja relė K2 (gnybtai 31, 22 uždaryti). Šis signalas 2 gali būti naudojamas įrangai išjungti. Jei temperatūra nukrenta iki apytiksl. 5 °C žemesnė už gedimo ar išankstinio įspėjimo temperatūrą, relės K1 ir K2 atitinkamai. vėl įjungiami.
    TESTAS: LED "ON" – blyksnis -> +2 s -> 1 signalas –> +3 s -> 2 signalas
