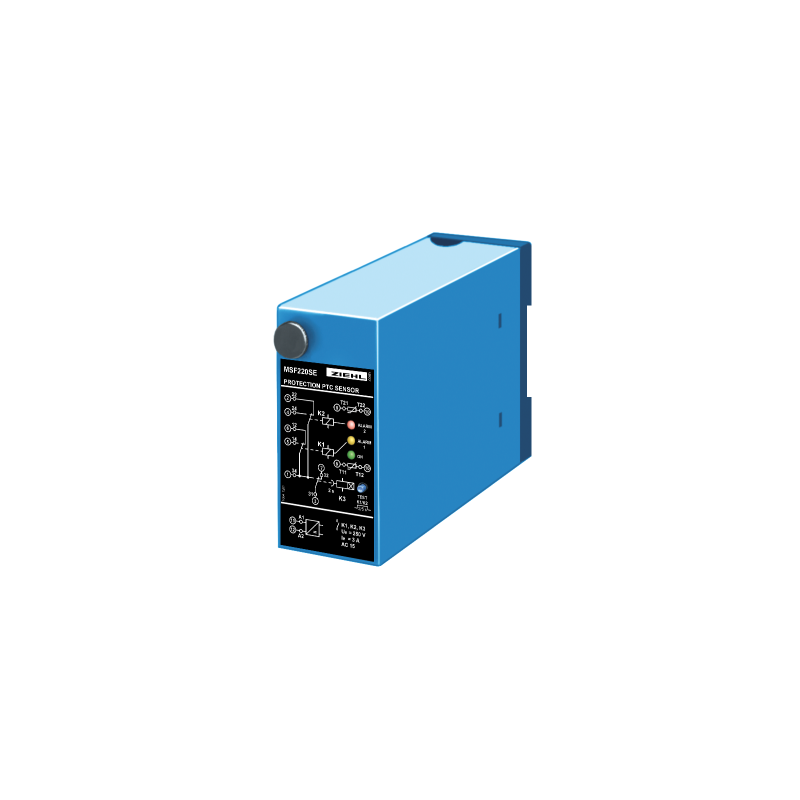

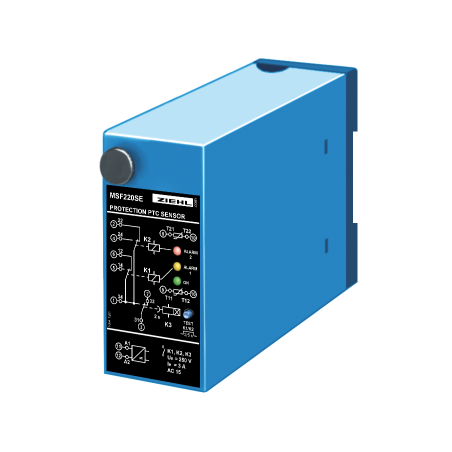

MSF220SE-AC-DC24-240 - Relais PTC - T221696

Le déclencheur à résistance PTC MSF220SE surveille la température des enroulements des machines et équipements. Des signaux, pouvant servir d'avertissement précoce ou de mise hors tension, sont transmis dès que la température limite admissible est dépassée. Deux circuits PTC peuvent être connectés à cet appareil. Le temps de retard à la montée intégré assure une montée en tension fiable du secteur.

Fonction

• 2 circuits de résistances PTC, 1 à 6 PTC chacun (résistance à froid max. du circuit 1500O chacun)
• contact sans potentiel pour l'alarme 1
• contact sans potentiel pour l'alarme 2
• la tension de la broche 3 est connectée à la broche 1 avec un retard de 2 secondes, remplaçant ainsi un relais temporisé supplémentaire.
• alarme 3 pour le contrôle du relais K3
• état du signal LED des relais K1 et K2
• le relais K3 s'active avec un retard
• bouton TEST pour ALARME 1 et ALARME 2

Remarque

Grâce à l'activation retardée du message d'erreur (environ 2 s) après la mise sous tension, cet appareil est particulièrement adapté lorsqu'une tension auxiliaire n'est pas La tension secondaire du transformateur surveillé est utilisée. Le MSF220SE peut également être utilisé avantageusement en combinaison avec des déclencheurs de courant de service. Pour les appareils supplémentaires, la tension de commande est disponible temporisée à la borne 1. En cas de coupure de la tension d'alimentation, la tension de commande est disponible à la borne 7 et peut servir de message. (Attention ! Ce message est également émis pendant environ 2 s après la mise sous tension.)

Description fonctionnelle

Circuits CTP en principe de courant de repos. Lorsque le courant de repos circule, les deux relais de sortie K1 et K2 sont activés. Environ 2 s après la mise sous tension, le relais K3 s'active temporisé, fermant les circuits de contact aux bornes 31, 14 et 31, 24. Dès que la température d'alerte précoce est atteinte, le relais K1 se déclenche (borne 31, 12 fermée), l'alarme 1 est déclenchée. Si la température de dysfonctionnement est atteinte, le relais K2 se déclenche également (bornes 31 et 22 fermées). Cette alarme 2 permet de mettre l'équipement hors tension. Si la température descend à environ 5 °C en dessous de la température de dysfonctionnement ou d'alerte précoce, les relais K1 et K2 sont réenclenchés.
TEST : LED « ON » – clignotement -> +2 s -> Alarme 1 -> +3 s -> Alarme 2
