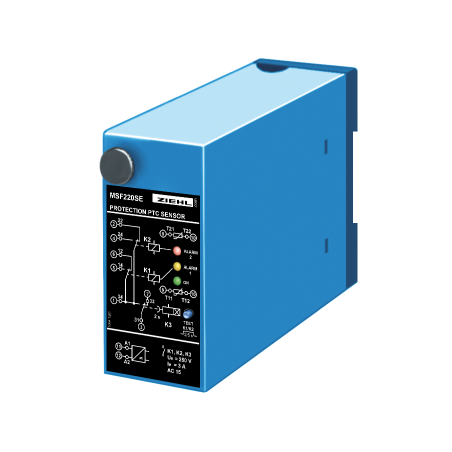

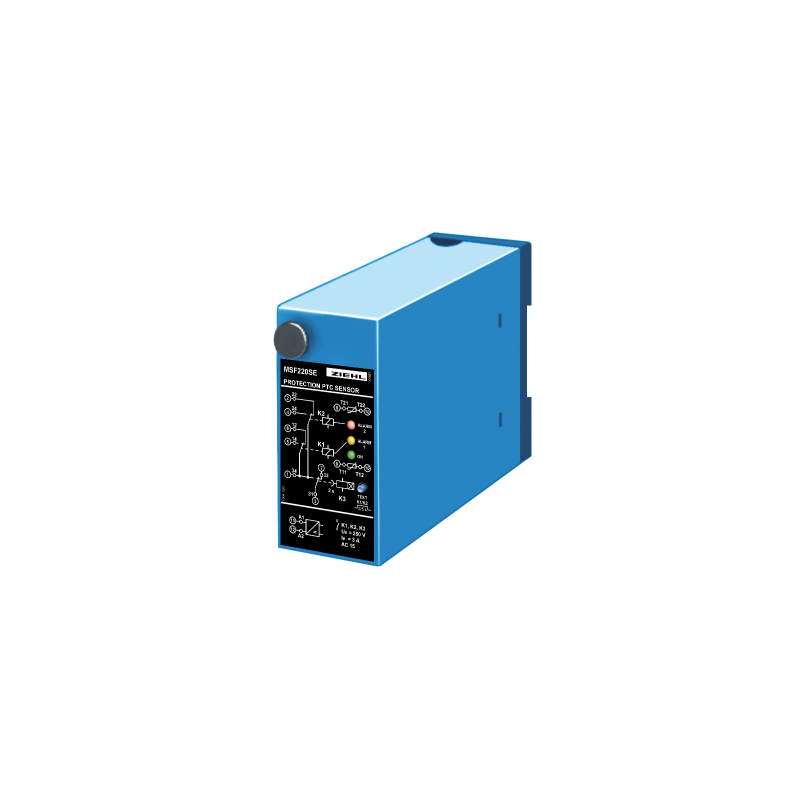

MSF220SE-AC-DC24-240 - Relé PTC - T221696

El dispositivo de disparo por resistencia PTC MSF220SE monitoriza la temperatura del devanado de máquinas y equipos. Las señales, que pueden utilizarse como "alerta temprana" o "fallo" (desconexión), se transmiten en cuanto se supera la temperatura límite admisible.
Se pueden conectar dos circuitos PTC a esta unidad. El tiempo de retardo de subida integrado garantiza una generación de tensión de red fiable.

Función

• 2 circuitos de resistencias PTC, de 1 a 6 PTC cada uno (resistencia máxima en frío del circuito 1500O cada uno)
• Contacto libre de potencial para alarma 1
• Contacto libre de potencial para alarma 2
• La tensión del pin 3 se conecta al pin 1 con un retardo de tiempo de 2 s, reemplazando un relé de temporización adicional.
• Alarma 3 para comprobar el relé K3
• Estado de la señal del LED de los relés K1 y K2
• El relé K3 se activa con retardo de tiempo
• Botón de PRUEBA para ALARMA 1 y ALARMA 2

Nota

Gracias a la activación retardada del mensaje de error (aprox. 2 s) después del encendido, este dispositivo es especialmente Adecuado cuando no hay tensión auxiliar disponible y se utiliza la tensión secundaria del transformador monitorizado. El MSF220SE también se puede utilizar ventajosamente al combinarlo con disparadores de corriente de operación. Para dispositivos adicionales, la tensión de control está disponible en el terminal 1 con retardo. En caso de interrupción de la tensión de alimentación, la tensión de control está disponible en el terminal 7 y puede utilizarse como mensaje. (¡Atención! Este mensaje también se emite durante aprox. 2 s tras el encendido).

Descripción funcional

Circuitos PTC en principio de corriente de circuito cerrado. Cuando fluye la corriente de circuito cerrado, se activan ambos relés de salida K1 y K2. Aprox. 2 s. Tras conectar la alimentación, el relé K3 se activa con retardo, cerrando los circuitos de contacto en los terminales 31, 14 y 31, 24. En cuanto se alcanza la temperatura de la alerta temprana, el relé K1 se activa (terminal 31, 12 cerrado) y se activa la alarma 1. Si se alcanza la temperatura de avería, también se activa el relé K2 (terminal 31, 22 cerrado). Esta alarma 2 permite apagar el equipo. Si la temperatura desciende aproximadamente 5 °C por debajo de la temperatura de avería o de la alerta temprana, los relés K1 y K2 se activan de nuevo.
PRUEBA: LED "ENCENDIDO" – parpadeo -> +2 s -> Alarma 1 -> +3 s -> Alarma 2
