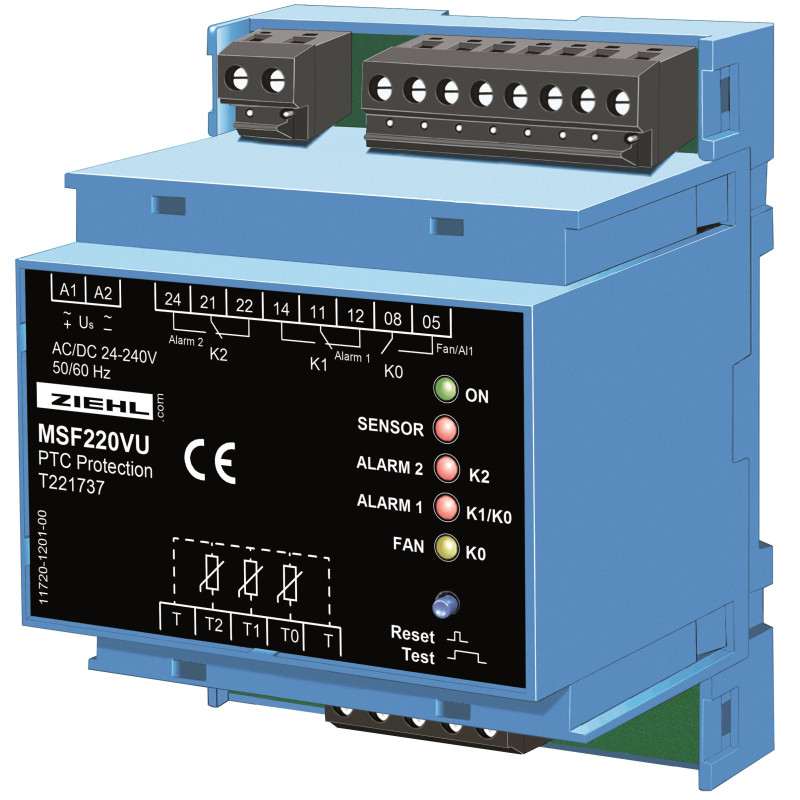

MSF220VU - Relé de resistencia PTC - T221737

El MSF 220 V es particularmente adecuado para la monitorización de temperatura en transformadores secos. Se pueden conectar 3 circuitos PTC con diferentes temperaturas nominales de respuesta (NRT) a esta unidad, uno para controlar un ventilador (refrigeración forzada) y dos para alarmas. Cada circuito PTC se monitoriza para detectar roturas y cortocircuitos. Esto reduce la probabilidad de falsas alarmas.

• 3 circuitos PTC
• MSF 220 VU para tensión de alimentación universal CA/CC 24-240 V
• control inteligente del ventilador (relé K0, 1 contacto normalmente abierto)
• ALARMA 1 en modo de corriente de circuito cerrado (relé K1, 1 contacto de conmutación) para prealarma. También señala errores en cualquier sensor e interrupción de la tensión de alimentación.
• ALARMA 2 en modo de corriente de operación (relé K2, 1 contacto de conmutación). Sin señal al conectar y desconectar la tensión de alimentación.
• Todos los relés de salida están potencialmente separados entre sí.
• Monitorización de las líneas de sensores
• Botón de prueba (parada posible antes de la alarma 2)
• Pruebas sencillas con monitorización desconectable de rotura y cortocircuito (durante 10 minutos).
• LED de encendido, error de sensor, ventilador, alarma 1 y alarma 2
• Componente homologado por UL
• Terminales enchufables
• Carcasa para montaje en carril DIN o pared
• Altura de montaje: 55 mm
• Accesorio: Marco de instalación ER4 para montaje en panel
