Fabricant: ZIEHL

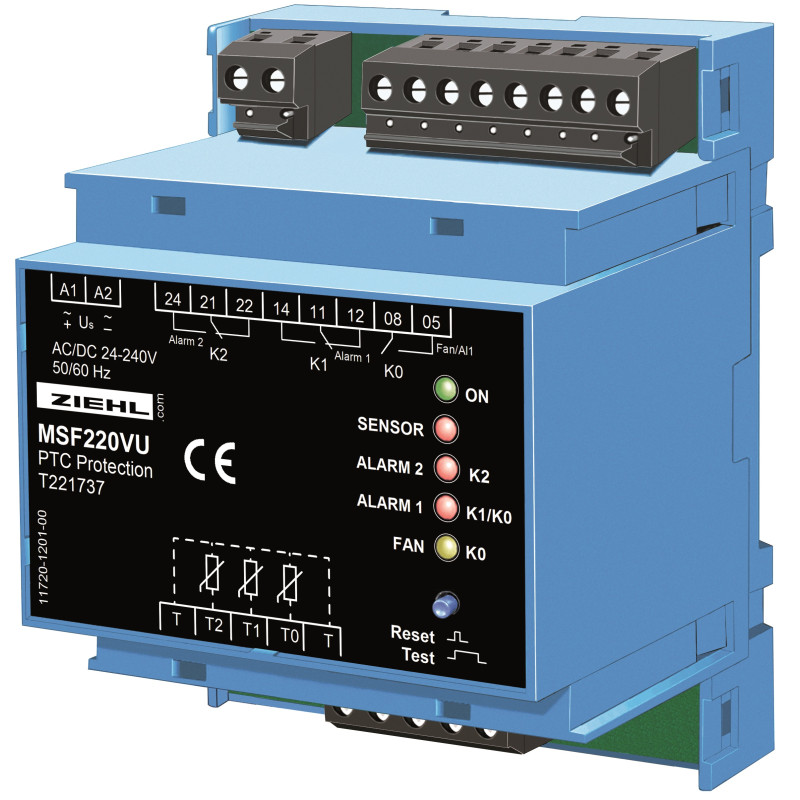

MSF220VU - Relais à résistance PTC - T221737

  • T221737
  • Type de produit Moteur IP54, électronique IP20
  • Tension d'alimentation AC/DC 24 - 240 V
  • Exécution Spécifique au client / IP 6K9K
  • Information additionnelle Tôle d'acier peinte en noir
  • Certificat IP44 / selon le montage et la position selon EN 60034-5
  • Fonction de sortie Sorties/Relais
  • La valeur de mesure Protection électronique contre l'inversion de polarité et le blocage du rotor.

Le MSF 220 V est particulièrement adapté à la surveillance de la température des transformateurs secs. 3 circuits PTC avec différentes températures de réponse nominales (NRT) peuvent être connectés à cet appareil, un pour contrôler un ventilateur (refroidissement forcé) et deux pour les alarmes. Chaque circuit PTC est surveillé pour détecter les coupures et les courts-circuits. Cela réduit la probabilité de fausses alarmes.

  • 3 circuits PTC
  • MSF 220 VU pour tension d'alimentation universelle AC/DC 24-240 V
  • contrôle intelligent du ventilateur (relais K0, 1 contact normalement ouvert)
  • ALARME 1 en mode courant de repos (relais K1, 1 contact inverseur) pour la pré-alarme. Signale également les erreurs dans un capteur et les interruptions de la tension d'alimentation.
  • ALARME 2 en mode courant de fonctionnement (relais K2, 1 contact inverseur). Aucun signal à la mise sous et hors tension.
  • Tous les relais de sortie sont potentiellement séparés.
  • Surveillance des lignes de capteurs
  • Bouton TEST (arrêt possible avant ALARME 2)
  • Test simple avec surveillance déconnectable des coupures et des courts-circuits (pendant 10 minutes).
  • LED pour MARCHE, erreur de capteur, ventilateur, ALARME 1 et ALARME 2
  • Composant homologué UL
  • Bornes enfichables
  • Boîtier pour montage sur rail DIN ou mural
  • Hauteur de montage 55 mm
  • Accessoire : Cadre de montage ER4 pour montage sur panneau
