Hersteller: ZIEHL

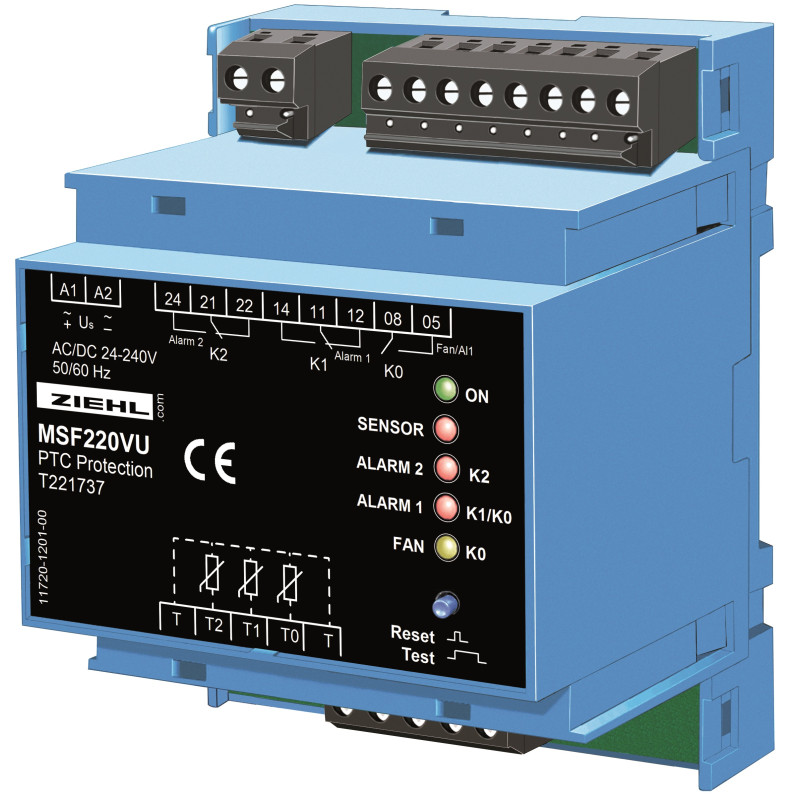

MSF220VU - PTC-Widerstandsrelais - T221737

  • T221737
  • Produkttyp IP54-Motor, IP20-Elektronik
  • Versorgungsspannung AC/DC 24 - 240 V
  • Ausführung Kundenspezifisch / IP 6K9K
  • Zusätzliche Information Schwarz lackiertes Stahlblech
  • Zertifikat IP44 / je nach Einbaulage und Einbaulage nach EN 60034-5
  • Ausgangsfunktion Ausgänge/Relais
  • Gemessener Wert Elektronischer Schutz gegen Verpolung und blockierten Rotor.

Der MSF 220 V eignet sich besonders zur Temperaturüberwachung an Trockentransformatoren.  An dieses Gerät können 3 PTC-Kreise mit unterschiedlichen Nennansprechtemperaturen (NRT) angeschlossen werden, einer zur Ansteuerung eines Lüfters (Fremdkühlung) und zwei für Alarme.  Jeder PTC-Kreis wird auf Unterbrechung und Kurzschluss überwacht.  Dies reduziert die Wahrscheinlichkeit von Fehlalarmen.

  • 3 PTC-Kreise
  • MSF 220 VU für universelle Versorgungsspannung AC/DC 24-240 V
  • intelligente Ansteuerung des Lüfters (Relais K0, 1 Schließer)
  • ALARM 1 im Ruhestrombetrieb (Relais K1, 1 Wechsler) für Voralarm.  Signalisiert auch Fehler in einem beliebigen Sensor und Unterbrechung der Versorgungsspannung.
  •  ALARM 2 im Arbeitsstrombetrieb (Relais K2, 1 Wechsler). Kein Signal beim Ein- und Ausschalten der Versorgungsspannung.
  • Alle Ausgangsrelais sind potenzialgetrennt.
  • Überwachung der Sensorleitungen
  • TEST-Taste (Stopp vor ALARM 2 möglich)
  • Einfache Prüfung mit abschaltbarer Überwachung auf Unterbrechung und Kurzschluss (für 10 Minuten).
  • LEDs für EIN, Sensorfehler, Lüfter, ALARM 1 und ALARM 2
  • UL-anerkanntes Bauteil
  • Steckklemmen
  • Gehäuse für DIN-Schienen- oder Wandmontage
  • Einbauhöhe 55 mm
  • Zubehör: Einbaurahmen ER4 für Schalttafeleinbau
