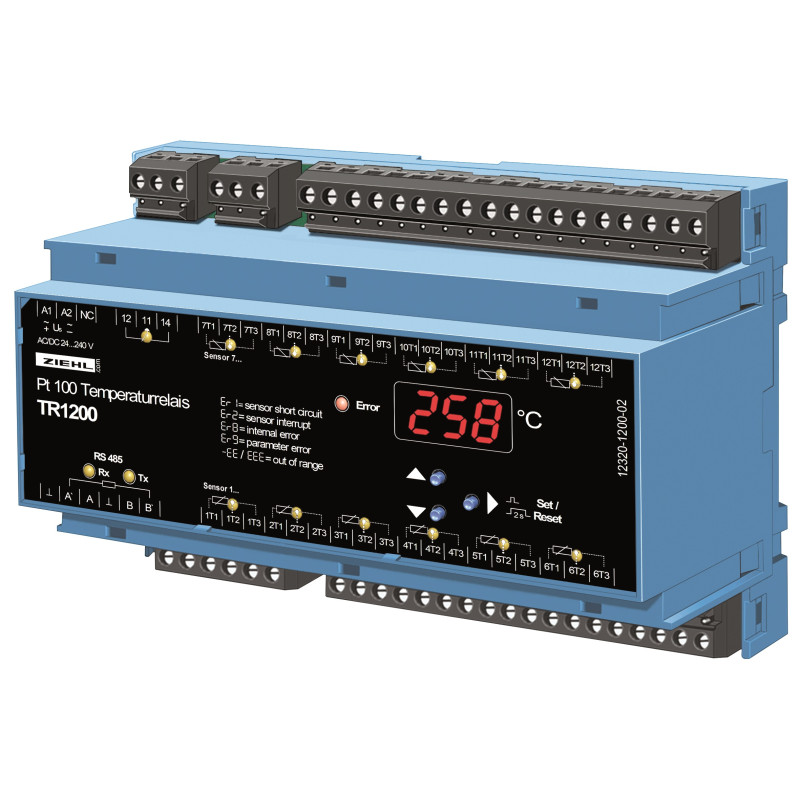

TR1200 - Pt 100 Temperaturrelais - T224095

12-Kanal Temperaturrelais für Pt100-Sensoren (RTD)

Das Temperaturrelais TR1200 misst die Temperatur von bis zu 12 Sensoren im Bereich von 199...+850°C und stellt die Daten an einer RS485-Schnittstelle zur externen Auswertung bereit. Dank seiner universellen Spannungsversorgung AC/DC 24-240 V kann es an alle gängigen Versorgungsspannungen angeschlossen werden.
Das TR1200 stellt die Daten im Modbus-RTU-Protokoll oder nach dem ZIEHL-Standard bereit. Mit dem Protokoll ZIEHL-Standard kann es 2 ZIEHL TR600 Relais ersetzen.

Das TR1200 selbst überwacht keine Temperaturgrenzwerte. Zur direkten Temperaturüberwachung empfehlen sich unsere Geräte mit Alarmen und Ausgangsrelais.

Es wird eingesetzt, wenn die Temperaturen mehrerer Pt100-Sensoren von einem Gerät mit RS485-Eingang ausgewertet werden sollen.

Anwendungen sind z. B. Überwachung von

• Motoren und Generatoren (Wicklungen, Lager, Kühlmittel, Umgebungstemperatur)
• Transformatoren (Wicklungen, Kern, Umgebungstemperatur)
• Maschinen, Anlagen und Prozessleitsystemen

Sensoren und Anzeigen

• 12 Eingänge für Sensoren Pt 100 (RTD)
• Anschluss 2- oder 3-Leiter
• Nicht benötigte Eingänge abschaltbar
• Überwachung von Sensoren auf Kurzschluss und Unterbrechung
• e-stellige Anzeige für Temperatur
• LEDs zur Zuordnung von Messwert, Fehler, Relaiszustand und Schnittstelle

Schnittstellen:

• Schnittstelle RS485 (Protokolle ZIEHL Standard und Modbus RTU)
• Baudrate (4800/9600/19200) und Paritätsbit
• Wählbare Protokolle siehe Bedienungsanleitung auf www.ziehl.de
• Fehlerrelais (1 Kontakt) für Sensorfehler und Betriebsstörung
