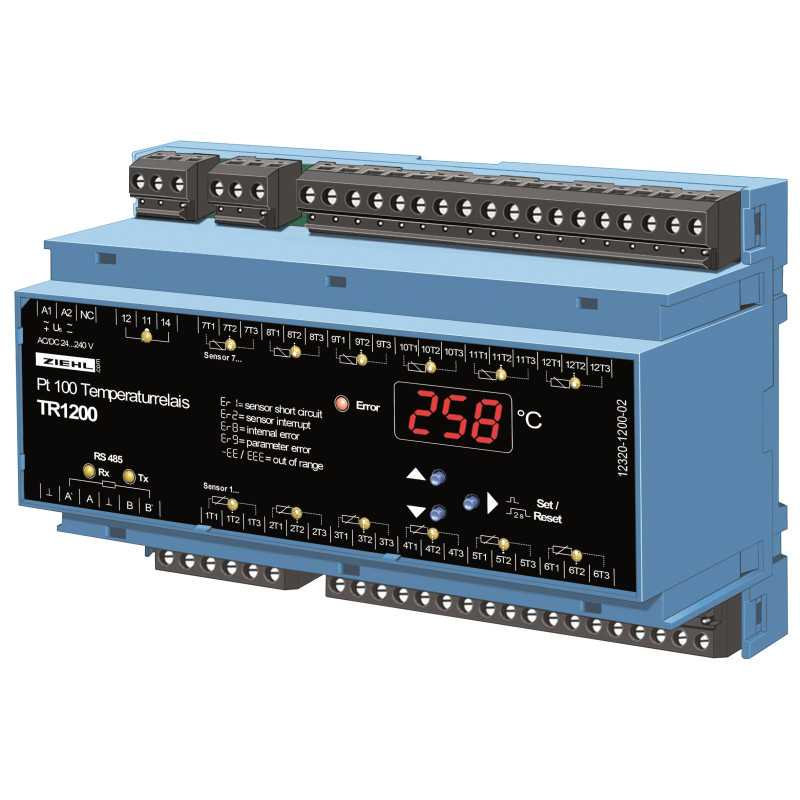

TR1200 - Relais de température Pt 100 - T224095

Les relais de température TR1200 mesurent la température de 12 sondes maximum entre 199 et +850 °C et transmettent les données via une interface RS485 pour une évaluation externe. Grâce à son alimentation universelle CA/CC 24-240 V, il peut être connecté à toutes les tensions d'alimentation courantes.
Le TR1200 fournit les données selon le protocole Modbus RTU ou la norme ZIEHL. Avec le protocole ZIEHL, il peut remplacer deux relais ZIEHL TR600.

Le TR1200 ne surveille pas les températures limites. Pour une surveillance directe des températures, nos appareils avec alarmes et relais de sortie sont recommandés.

Il est utilisé lorsque les températures de plusieurs sondes Pt100 doivent être évaluées par un appareil avec entrée RS485.

Par exemple : Surveillance de

• moteurs et générateurs (enroulements, roulements, liquide de refroidissement, température ambiante)
• transformateurs (enroulements, noyau, température ambiante)
• machines, installations et séquences

Capteurs et affichages

• 12 entrées pour capteurs Pt 100 (RTD)
• Connexion 2 ou 3 fils
• entrées inutiles désactivables
• surveillance des capteurs pour court-circuit et interruption
• affichage numérique pour la température
• LED pour l'affectation de la valeur mesurée, de l'erreur, de l'état du relais et de l'interface

Interfaces :

• Interface RS485 (protocoles standard ZIEHL et Modbus RTU)
• Débit en bauds (4 800/9 600/19 200) et Bit de parité
• Protocoles sélectionnables, voir le manuel d'utilisation sur www.ziehl.de
• Relais d'erreur (1 co-contrat) pour erreur de capteur et panne de fonctionnement
