Производитель: ZIEHL

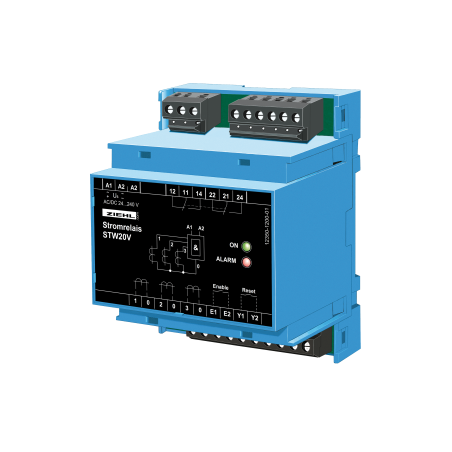

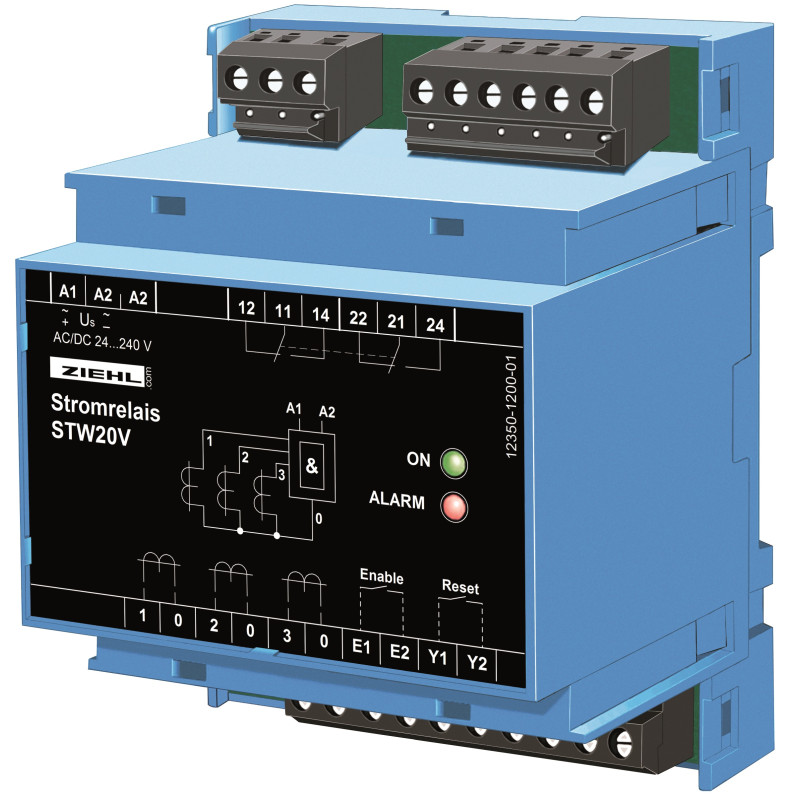

STW20V - Реле тока - S225124

  • S225124
  • Тип продукта Двигатель IP00, электроника IP20
  • Напряжение питания AC/DC 24 - 240 V
  • Исполнение Специфика заказчика / IP 6K9K
  • Выходная функция Выходы/реле
  • Измеренное значение Прессованный полуфабрикат из стального листа, покрытый полипропиленовым пластиком

Токовое реле STW20V контролирует ток в 3 линиях с трансформаторами тока STWA 1 (схема И). Если ток есть во всех 3 контролируемых линиях, реле (2 переключающих контакта) срабатывает. Если ток отсутствует хотя бы в одной из линий, реле отпускается.

Реле работает в режиме замкнутой цепи. При подаче напряжения на STW реле подает сигнал тревоги до тех пор, пока не сработает. Этого можно избежать, если устройство постоянно находится под напряжением и мониторинг запускается замыканием контакта на входе Enable. С мостом на входе Enable мониторинг автоматически запускается при подаче напряжения.

  • 3 входа (трансформатор STWA1)
  • 3 датчика тока S1 (требуется источник питания)
  • Оценка И
  • Выходное реле 2 CO
  • Точка переключения прибл. AC 1 A
  • Вход Enable
  • Хранение сигналов тревоги или автоматического сброса
  • Светодиоды включения и тревоги
  • Корпус V4 для монтажа на DIN-рейку или настенное крепление

Применение

Определяет отключение питания у 1- или 3-фазных электрических потребителей, например. с контролем нагревательных элементов или отопительных установок, где необходимо гарантировать постоянный нагрев.

Ещё одним применением является выявление обрыва фазы, контроль предохранителей или срабатывание счётчиков часов работы.
