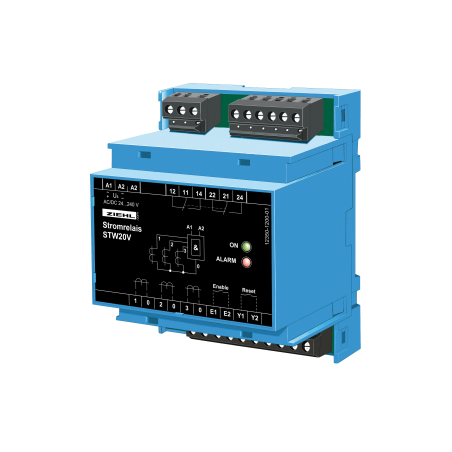

STW20V - Реле струму - S225124

Реле струму STW20V контролює струм до 3 ліній за допомогою трансформаторів струму STWA 1 (ланцюг І). Якщо є струм у всіх 3 контрольованих лініях, реле (2 перемикаючих контакту) спрацьовує. Якщо хоча б в одній з ліній немає струму, реле відключається.

Реле працює в замкнутому колі. Коли на STW подається напруга, реле подає сигнал тривоги, доки воно не спрацює. Цього можна уникнути, якщо пристрій постійно активний і моніторинг запускається замиканням контакту на вході «Увімкнути». Завдяки мосту на вході Enable моніторинг автоматично запускається, коли подається напруга.

• 3 входи (трансформатор STWA1)
• 3 x датчик струму S1 (потрібне живлення)
• І оцінка
• вихідне реле 2 CO
• додаток точки перемикання. AC 1 A
• Enable-input
• store of alarms or Auto-Reset
• LEDs power on and alarm
• корпус V4 для монтажу на DIN-рейку або настінного кріплення

Застосування

Визначає збій живлення 1- або 3-фазних споживачів електроенергії, напр. з моніторингом нагрівальних елементів або опалювальних установок, де має бути забезпечений постійний нагрів.

Подальшим застосуванням є ідентифікація обриву фази, моніторинг запобіжників або запуск лічильників годин роботи.
