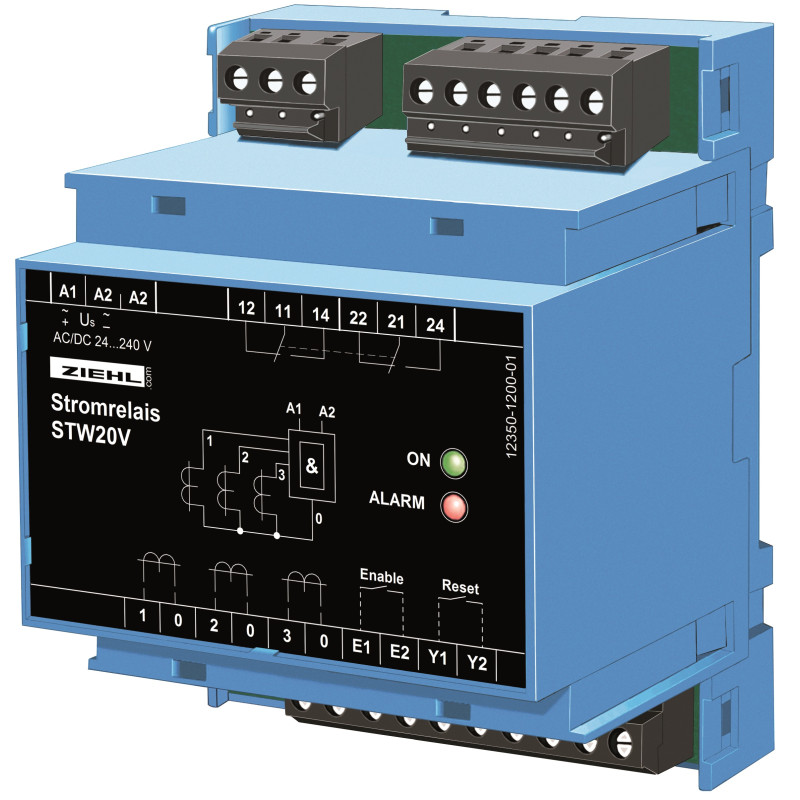

STW20V - Relais de courant - S225124

Le relais de courant STW20V surveille le courant dans un maximum de 3 lignes avec des transformateurs de courant STWA 1 (circuit ET). Si un courant est présent dans les 3 lignes surveillées, le relais (2 contacts inverseurs) s'active. S'il n'y a pas de courant dans au moins une des lignes, le relais se déclenche.

Le relais fonctionne en courant de circuit fermé. Lorsque la tension est appliquée au STW, le relais signale une alarme jusqu'à ce qu'il s'active. Ceci peut être évité si l'appareil est constamment sous tension et que la surveillance est démarrée en fermant un contact à l'entrée Enable. Avec un pont à l'entrée Enable, la surveillance démarre automatiquement à l'application de la tension.

• 3 entrées (transformateur STWA1)
• 3 x capteur de courant S1 (alimentation requise)
• Évaluation ET
• relais de sortie 2 CO
• point de commutation env. AC 1 A
• Entrée d'activation
• Mémorisation des alarmes ou réinitialisation automatique
• LED de mise sous tension et d'alarme
• Boîtier V4 pour montage sur rail DIN ou mural

Applications

Identifie les pannes de courant sur les consommateurs électriques monophasés ou triphasés, par exemple pour la surveillance des éléments chauffants ou des installations de chauffage où un chauffage constant doit être garanti.

Une autre application est l'identification des pannes de phase, la surveillance des fusibles ou le déclenchement des compteurs d'heures de fonctionnement.
