Hersteller: ZIEHL

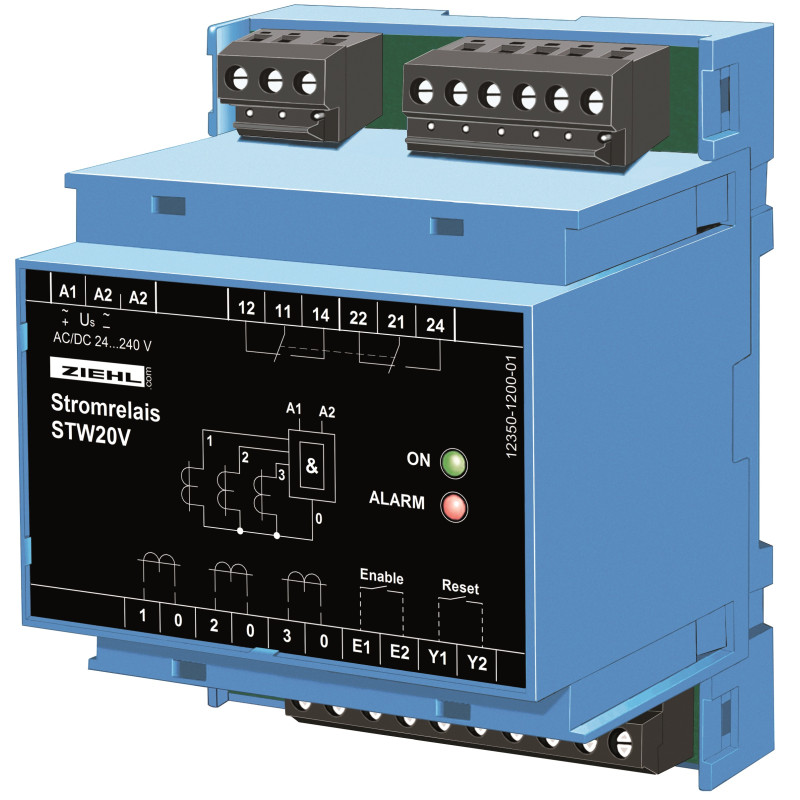

STW20V - Stromrelais - S225124

  • S225124
  • Produkttyp IP00-Motor, IP20-Elektronik
  • Versorgungsspannung AC/DC 24 - 240 V
  • Ausführung Kundenspezifisch / IP 6K9K
  • Ausgangsfunktion Ausgänge/Relais
  • Gemessener Wert Gepresstes Halbzeug aus Stahlblech, besprüht mit PP-Kunststoff

Das Stromrelais STW20V überwacht den Strom in bis zu 3 Leitungen mit Stromwandlern STWA 1 (UND-Schaltung). Fließt in allen 3 überwachten Leitungen Strom, zieht das Relais (2 Wechsler) an. Fließt in mindestens einer der Leitungen kein Strom, fällt das Relais ab.

Das Relais arbeitet im Ruhestrombetrieb. Beim Anlegen einer Spannung am STW signalisiert das Relais so lange Alarm, bis es angezogen hat. Dies kann vermieden werden, indem das Gerät ständig unter Spannung steht und die Überwachung durch Schließen eines Kontakts am Enable-Eingang gestartet wird. Mit einer Brücke am Enable-Eingang wird die Überwachung automatisch beim Anlegen einer Spannung gestartet.

  • 3 Eingänge (Wandler STWA1)
  • 3 x Stromsensor S1 (Spannungsversorgung erforderlich)
  • UND-Auswertung
  • Ausgang Relais 2 CO
  • Schaltpunkt ca. AC 1 A
  • Enable-Eingang
  • Speicherung von Alarmen oder Auto-Reset
  • LEDs für Einschalten und Alarm
  • Gehäuse V4 für Hutschienen- oder Wandmontage

Anwendungen

Erkennt Stromausfall bei 1- oder 3-phasigen elektrischen Verbrauchern, z. B. bei der Überwachung von Heizelementen oder Heizungsanlagen, bei denen eine konstante Heizung gewährleistet sein muss.

Eine weitere Anwendung ist die Erkennung von Phasenausfällen, die Überwachung von Sicherungen oder das Auslösen von Betriebsstundenzählern.
