Fabricante: ZIEHL

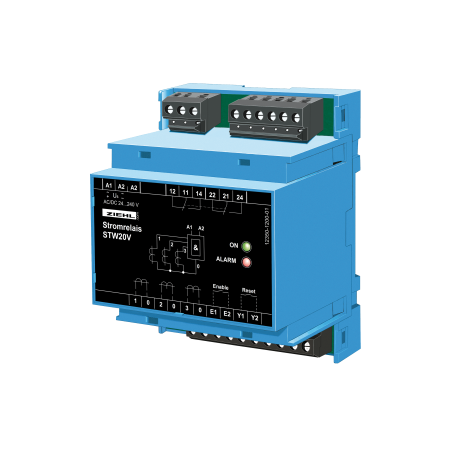

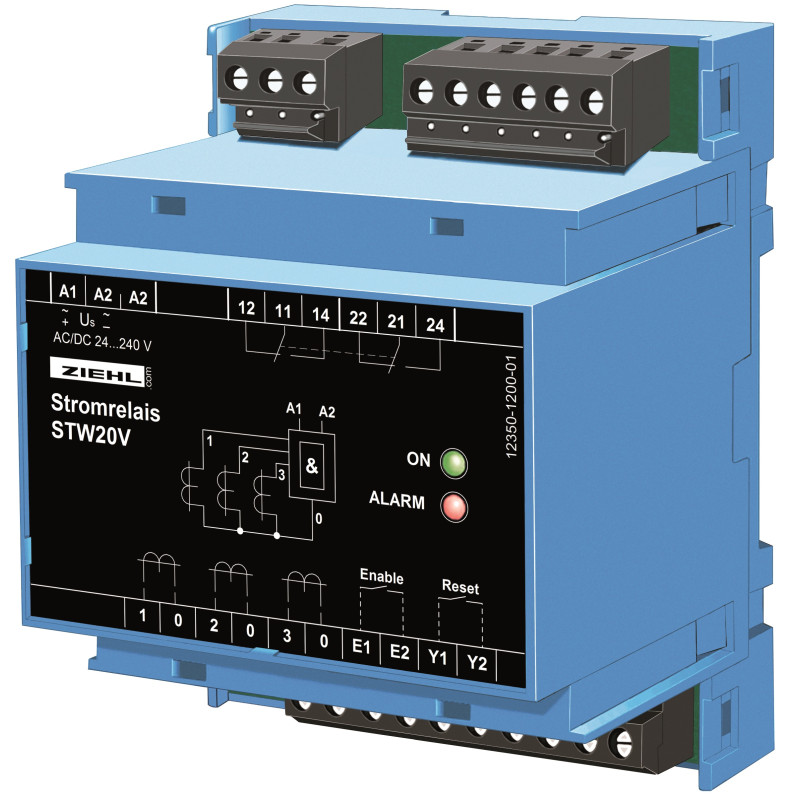

STW20V - Relé de corriente - S225124

  • S225124
  • Tipo de producto Motor IP00, electrónica IP20
  • Tensión de alimentación AC/DC 24 - 240 V
  • Ejecución Específico del cliente / IP 6K9K
  • Función de salida Salidas/Relés
  • Valor medido Producto semiacabado prensado de chapa de acero, pulverizado con plástico PP.
El relé de corriente STW20V monitoriza la corriente en hasta tres líneas con transformadores de corriente STWA 1 (circuito AND). Si hay corriente en las tres líneas monitorizadas, el relé (2 contactos de conmutación) se activa. Si no hay corriente en al menos una de las líneas, el relé se desactiva. El relé funciona en circuito cerrado. Al aplicar tensión al STW, el relé emite una alarma hasta que se activa. Esto se puede evitar si el dispositivo está activo constantemente y la monitorización se inicia cerrando un contacto en la entrada de habilitación. Con un puente en la entrada de habilitación, la monitorización se inicia automáticamente cuando se aplica voltaje.

  • 3 entradas (transformador STWA1)
  • 3 x sensor de corriente S1 (se requiere fuente de alimentación)
  • Evaluación AND
  • relé de salida 2 CO
  • punto de conmutación aprox. CA 1 A
  • Entrada de habilitación
  • almacenamiento de alarmas o reinicio automático
  • LED de encendido y alarma
  • carcasa V4 para montaje en riel DIN o montaje en pared

Aplicaciones

Identifica fallos de energía con consumidores eléctricos monofásicos o trifásicos, p. ej. con monitorización de elementos calefactores o instalaciones de calefacción donde se deba garantizar un calentamiento constante.

Otra aplicación es la identificación de fallos de fase, la monitorización de fusibles o la activación de contadores de horas de funcionamiento.
