Производитель: EMC Prima

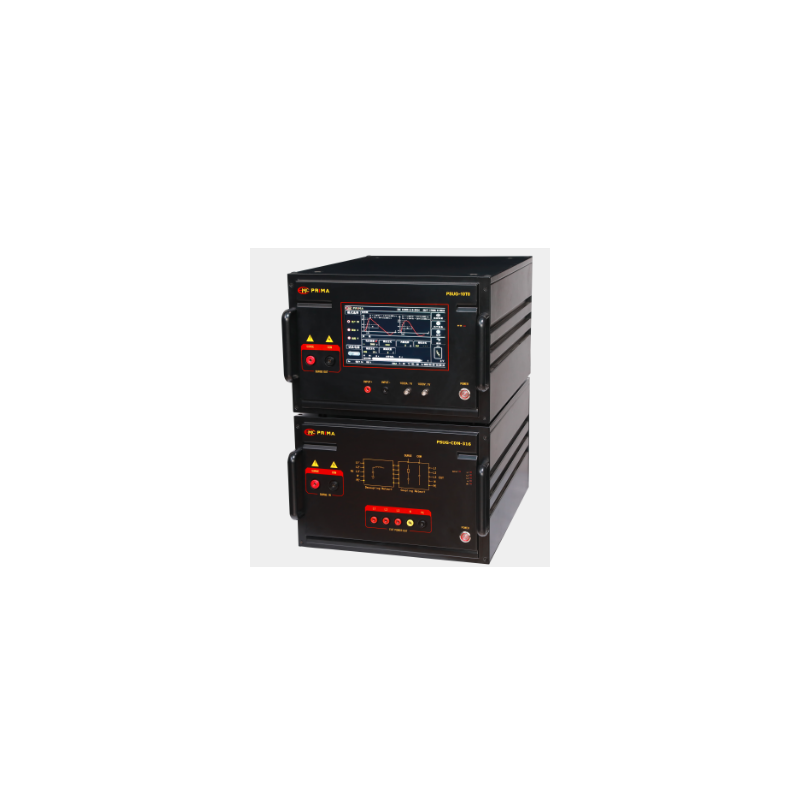

Имитатор перенапряжения PSUG-10T0-CDN-316

  • PSUG-10T0-CDN-316

PSUG-10T0-CDN-316 — это усовершенствованный имитатор перенапряжения, специально разработанный для удовлетворения требований электромагнитной совместимости (ЭМС) при испытаниях на устойчивость к перенапряжению (SUG). Устройство предназначено для оценки характеристик силовых кабелей и внутренних соединений электрических и электронных устройств, которые могут подвергаться воздействию мощных переходных помех от выключателей или ударов молнии.

Характеристики устройства:

  • Поддержка многоканального тестирования
  • Свободное переключение положительной и отрицательной полярности
  • Переключение китайского и английского языков одной кнопкой
  • Встроенные параметры соответствуют международным стандартам
  • Высокое качество сборки и долговечность
  • Максимальное испытательное напряжение до 8000 В
  • Цветной сенсорный экран 10,1 дюйма
  • Встроенные функции измерения температуры, влажности, времени и отображения высокого напряжения в режиме реального времени
  • Асинхронный фазовый угол или регулируемый в диапазоне от 0 до 360°
  • Автоматическое переключение режима защиты от перенапряжения на полной скорости Тестовый режим
  • Встроенный интерфейс RJ45, возможность дистанционного управления (опционально)
  • Встроенный дифференциальный высоковольтный пробник и трансформатор тока для измерения формы сигнала

Соответствие стандартам:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметры:

200 В ~ 10000 В 10%
Параметр Значение
Модель PSUG-10T0
Напряжение холостого хода
Разрешение напряжения 1 В
Время нарастания (импульс 1) 1,2 мкс 30%
Длительность 50 мкс 20%
Ток короткого замыкания 100 А ~ 5000 А ±10%
Время нарастания 8 мкс ±20%
Длительность 20 мкс ±20%
Выходная полярность +, -, +/-, -/+
Выходное сопротивление 2 Ом
Шаговое напряжение Диапазон 0 ~ 8000 В
Интервал между импульсами 5 с ~ 9999 с
Тест количества импульсов 1 с ~ 60000 с
Режим запуска Ручной, внешний, интервальный
Фазовая синхронизация 0° ~ 359° (50 Гц или 60 Гц) (синхронный/асинхронный)

CDN:

Параметр Значение
Тип CDN Внешняя CDN – CDN-316
Соединение Трёхфазное, пятипроводное соединение
Развязывающая нагрузка UAC MAX 440 В/16 А, UDC MAX 220 В/16 А
Конденсатор связи 9 мкФ (L-PE), 18 мкФ (L-L)
Соединительный резистор 12 Ом, 2 Ω
Остаточное напряжение на входе испытуемого устройства Не более 15% от приложенного импульсного напряжения или удвоенного пикового значения номинального значения цепи связи/развязки
Меньше
