Fabricante: EMC Prima

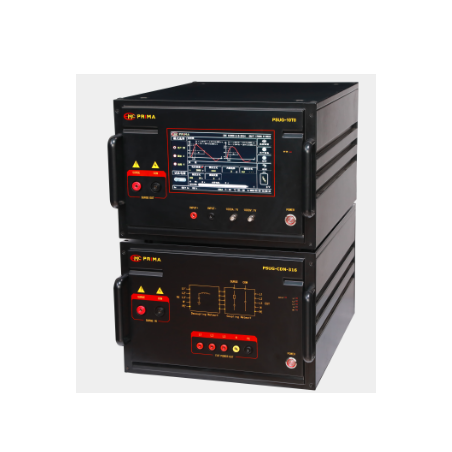

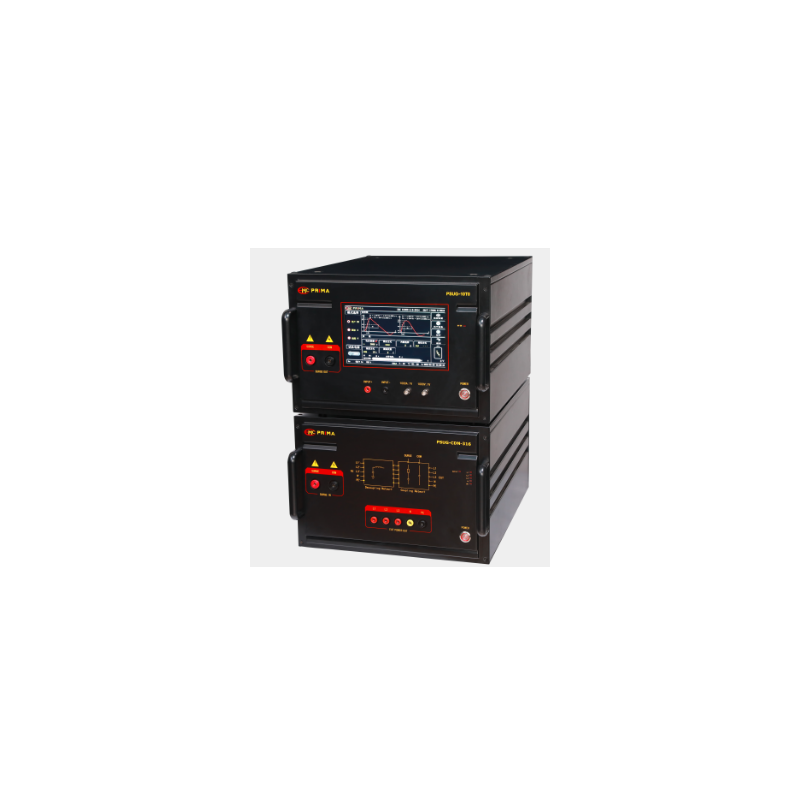

Simulador de sobretensión PSUG-10T0-CDN-316

  • PSUG-10T0-CDN-316

PSUG-10T0-CDN-316 es un simulador de sobretensiones avanzado, diseñado específicamente para cumplir con los requisitos de compatibilidad electromagnética (EMC) para pruebas de inmunidad a sobretensiones (SUG). Este dispositivo se utiliza para evaluar el rendimiento de cables de alimentación y conexiones internas en dispositivos eléctricos y electrónicos que pueden estar expuestos a interferencias transitorias de alta energía provenientes de interruptores de circuito o rayos naturales.

Características del dispositivo:

  • Compatible con pruebas multicanal
  • Conmutación libre de polaridad positiva y negativa
  • Cambio de idioma chino e inglés con un solo botón
  • Parámetros integrados que cumplen con los estándares internacionales
  • Construcción de alta calidad y durabilidad
  • Tensión máxima de prueba de hasta 8000 V
  • Pantalla táctil a color de 10.1 pulgadas
  • Medición integrada de temperatura, humedad, tiempo y visualización de alta tensión en tiempo real
  • Ángulo de fase asíncrono o ajustable dentro del rango de 0 a 360°
  • Conmutación automática de la prueba de sobretensión a máxima velocidad Modo
  • Interfaz RJ45 integrada, control remoto (opcional)
  • Sonda diferencial de alta tensión y transformador de corriente integrados para medición de forma de onda

Cumplimiento de las normas:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parámetros:

200 V ~ 10000 V 10%
Parámetro Valor
Modelo PSUG-10T0
Voltaje de circuito abierto
Resolución de voltaje 1 V
Tiempo de subida (Pulso 1) 1,2 µs 30 %
Duración 50 µs 20 %
Corriente de cortocircuito 100 A ~ 5000 A ±10 %
Subida Tiempo 8 µs ±20%
Duración 20 µs ±20%
Polaridad de salida +, -, +/-, -/+
Impedancia de salida 2 Ω
Rango de voltaje de paso Intervalo de tiempo entre pulsos 5 s ~ 9999 s
Prueba de número de pulsos 1 c ~ 60000 c
Modo de disparo Manual, externo, intervalo
Sincronización de fase 0° ~ 359&grados (50 Hz o 60 Hz) (Síncrono/Asíncrono)

CDN:

Parámetro Valor
Tipo de CDN CDN externa – CDN-316
Acoplamiento Acoplamiento trifásico de cinco hilos
Carga de desacoplamiento UCA MÁX. 440 V/16 A, UDC MÁX. 220 V/16 A
Condensador de acoplamiento 9 μF (L-PE), 18 μF (L-L)
Resistencia de acoplamiento 12 Ω, 2 Ω
Tensión residual en la entrada del dispositivo bajo prueba No más del 15 % de la sobretensión aplicada o el doble del valor pico de la red de acoplamiento/desacoplamiento nominal
